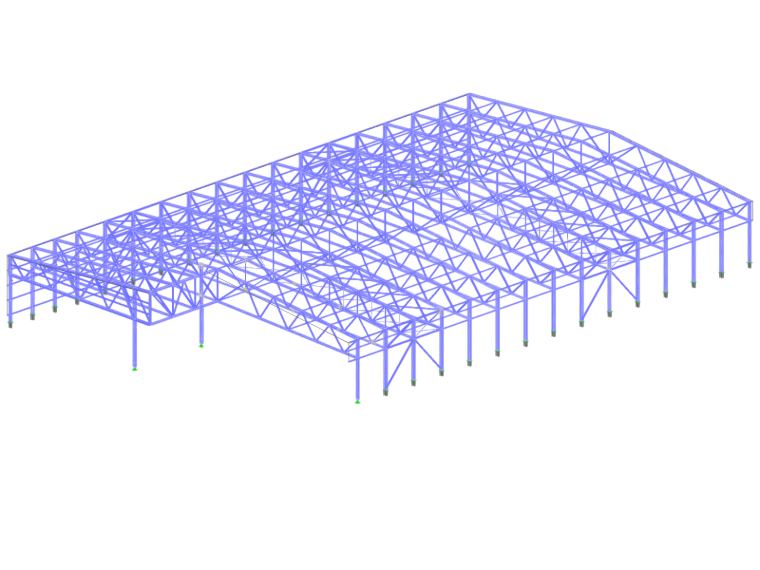

Pavilhão de aço para a infraestrutura de carregamento de autocarros elétricos, Salzburgo

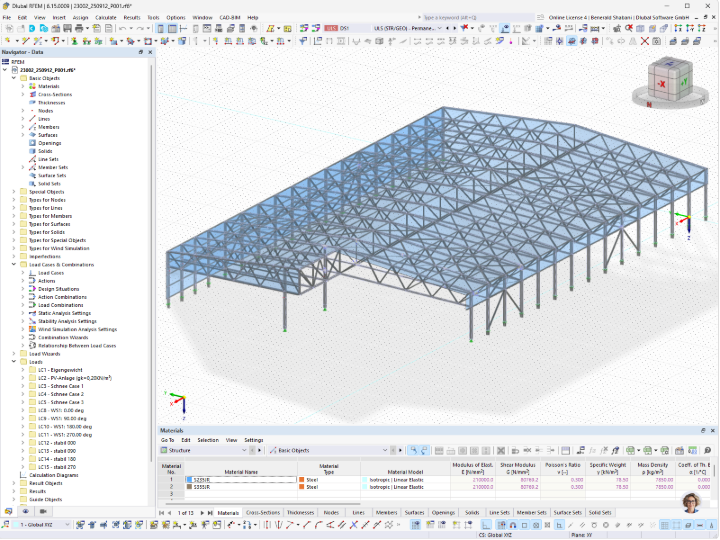

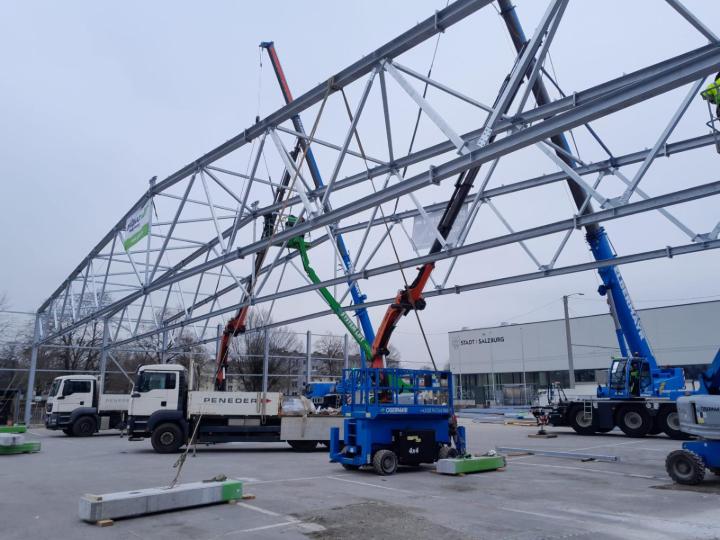

O objetivo do projeto era elaborar o planeamento estrutural de um tejadilho para a infraestrutura de carregamento de autocarros elétricos do transporte público em Salzburgo. A estrutura completa tinha um peso de montagem de cerca de 203 t numa superfície de tejadilho de 4.040 m².

Além dos requisitos estáticos gerais, o aspeto económico e, portanto, também ecológico foi muito importante. Devido à grande vão, ficou rapidamente claro que o material de construção aço em combinação com uma treliça seria provavelmente a melhor solução. Para obter uma estrutura muito esbelta, a altura máxima do edifício permitida pela autoridade e a luz interior exigida pela utilização foram totalmente aproveitadas. Para corresponder ao projeto, foi também instalada em toda a superfície da cobertura um sistema fotovoltaico com uma área de aprox. 3.800 m².

A estabilização da estrutura na direção Y é feita, além do efeito de pórtico, principalmente através do encastramento dos pilares em fundações de encaixe. Na direção X foram previstos dois contraventamentos massivos de parede e contraventamentos de cobertura.

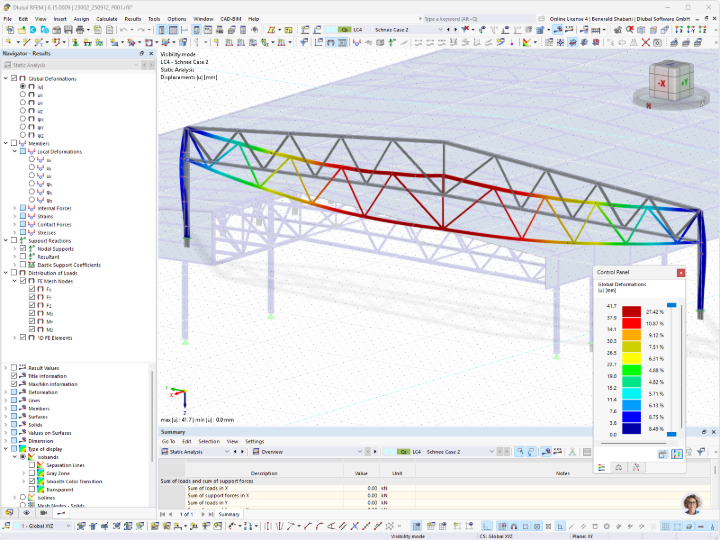

Uma vez que o efeito de pórtico também pode causar forças normais negativas no banzo inferior nas zonas de borda, foi também necessário um contraventamento do plano do banzo inferior.

Local Salzburgo,
Áustria
Dono da obra
Cliente/Execução/Planeamento
Planeamento estrutural


Especificações do projeto

Dados do modelo

Número de nós 821
Número de linhas 1647
Número de barras 1582
Número de superfícies 5
Número de sólidos 0
Número de casos de carga 13
Número de combinações de cargas 140
Número de combinações de resultados 0
Peso total 197,995 t
Dimensões (métricas) 83,390 x 12,467 x 53,010 m
Dimensões (imperiais) 273.59 x 40.9 x 173.92 feet
