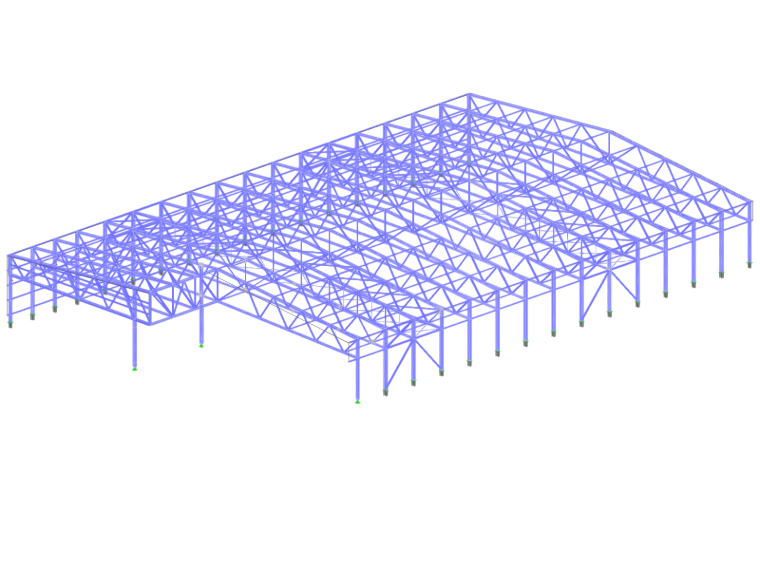

Ocelová hala pro nabíjecí infrastrukturu elektrobusů, Salzburg

Zadáním úkolu bylo navrhnout nosnou konstrukci pro nadjezdovou stříšku v rámci infrastruktury nabíjení elektrobusů veřejné dopravy v Salcburku. Nosná konstrukce jako celek měla montážní hmotnost přibližně 203 t při ploše nadjezdové stříšky 4 040 m².

Kromě obecných statických požadavků byl velmi podstatným hlediskem i ekonomický, a tedy i ekologický aspekt. Vzhledem k velkému rozpětí bylo velmi rychle zcela jasné, že stavební materiál ocel v kombinaci s příhradovou konstrukcí bude zřejmě nejlepším řešením. Aby byla zachována velmi štíhlá konstrukce, byla zcela vyčerpána maximální výška budovy ze strany úřadu a vnitřní světlost potřebná pro využití. Aby projekt splnil své účely, byla na celé střešní ploše instalována fotovoltaická instalace o ploše cca 3 800 m².

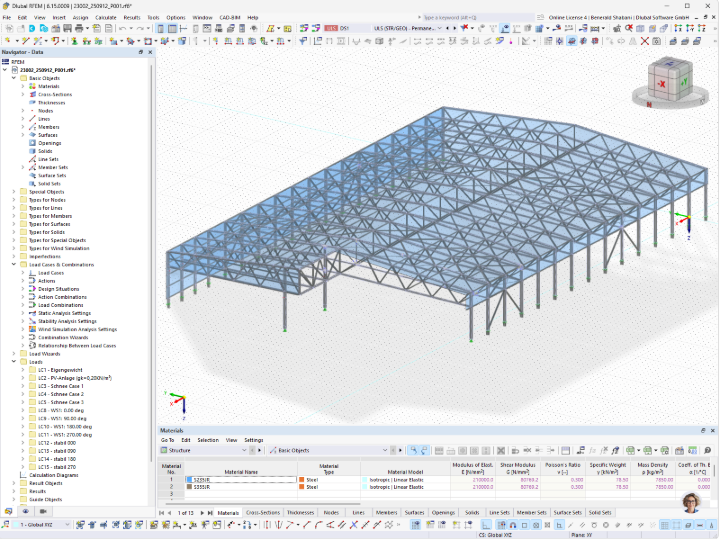

Stabilizace konstrukce ve směru Y probíhá vedle účinku rámového účinku především prostřednictvím omezení sloupů v kalichových základech. Ve směru X byly navrženy dva masivní stěnové a střešní ztužení.

Protože rámový účinek může způsobit i záporné osové síly v dolním pasu v okrajových oblastech, bylo nutné i vyztužení roviny dolního pásu.

Místo Salzburg,
Rakousko
Klient
Investor/Realizace/Plánování
Projektování nosných konstrukcí


Specifikace projektu

Údaje o modelu

Počet uzlů 821
Počet linií 1647
Počet prutů 1582
Počet ploch 5
Počet těles 0
Počet zatěžovacích stavů 13
Počet kombinací zatížení 140
Počet kombinací výsledků 0
Celková hmotnost 197,995 t
Rozměry (metrické) 83,390 x 12,467 x 53,010 m
Rozměry (imperiální) 273.59 x 40.9 x 173.92 feet
