Modelo RFEM do pavilhão de aço em Salzburgo

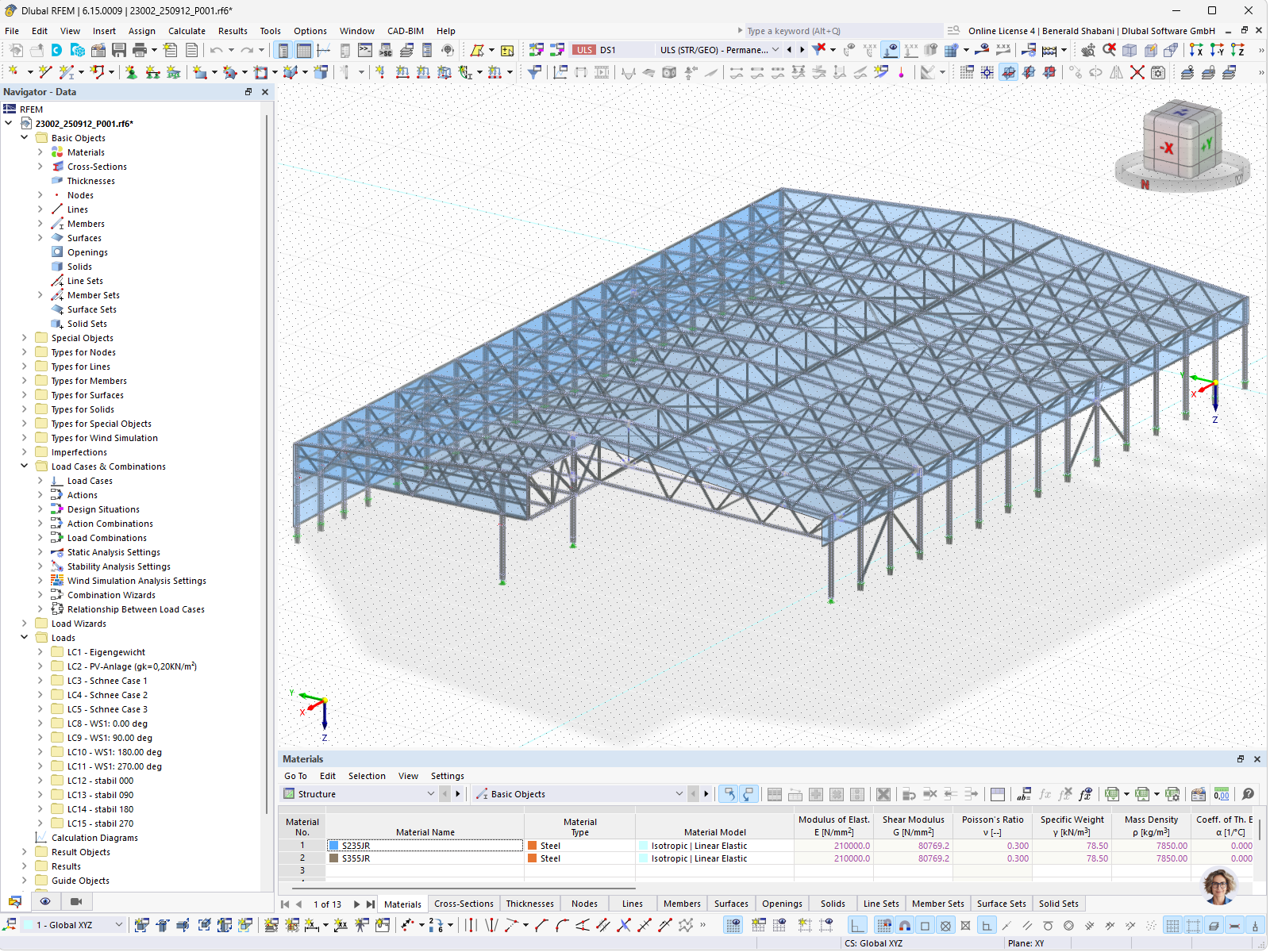

Modelo 3D de um pavilhão de aço com teto de treliça e pilares no RFEM, incluindo casos de carga para vento, neve e sistema fotovoltaico
A interface do RFEM mostra o Modelo 3D de um Pavilhão de aço com telhado treliçado e pilares de aço verticais. No Navegador estão listados de forma estruturada os Objetos base, Casos de carga como peso próprio, um sistema fotovoltaico (0,20 kN/m²), casos de carga de neve e vento, bem como Análises de estabilidade. Os casos de carga de vento WS1 com ângulos de 0° a 270° documentam a simulação de várias direções do vento. A tabela abaixo lista o Material S235JR com módulo de elasticidade de 210.000 N/mm² como modelo de material isotrópico e linear elástico. O modelo serve para a análise estática e de estabilidade da Estrutura de pavilhão. © ZT-Büro Matthias Mösl
Utilizado em
Modelo 3D
Não é possível fazer download
Projeto de cliente/só para visualização
Mais sobre modelo 3D
Especificações
| Número de nós | 821 |
| Número de linhas | 1647 |
| Número de barras | 1582 |
| Número de superfícies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 13 |
| Número de combinações de cargas | 140 |
| Número de combinações de resultados | 0 |
| Peso total | 197,995 t |
| Dimensões (métricas) | 83,390 x 12,467 x 53,010 m |
| Dimensões (imperiais) | 273.59 x 40.9 x 173.92 feet |
