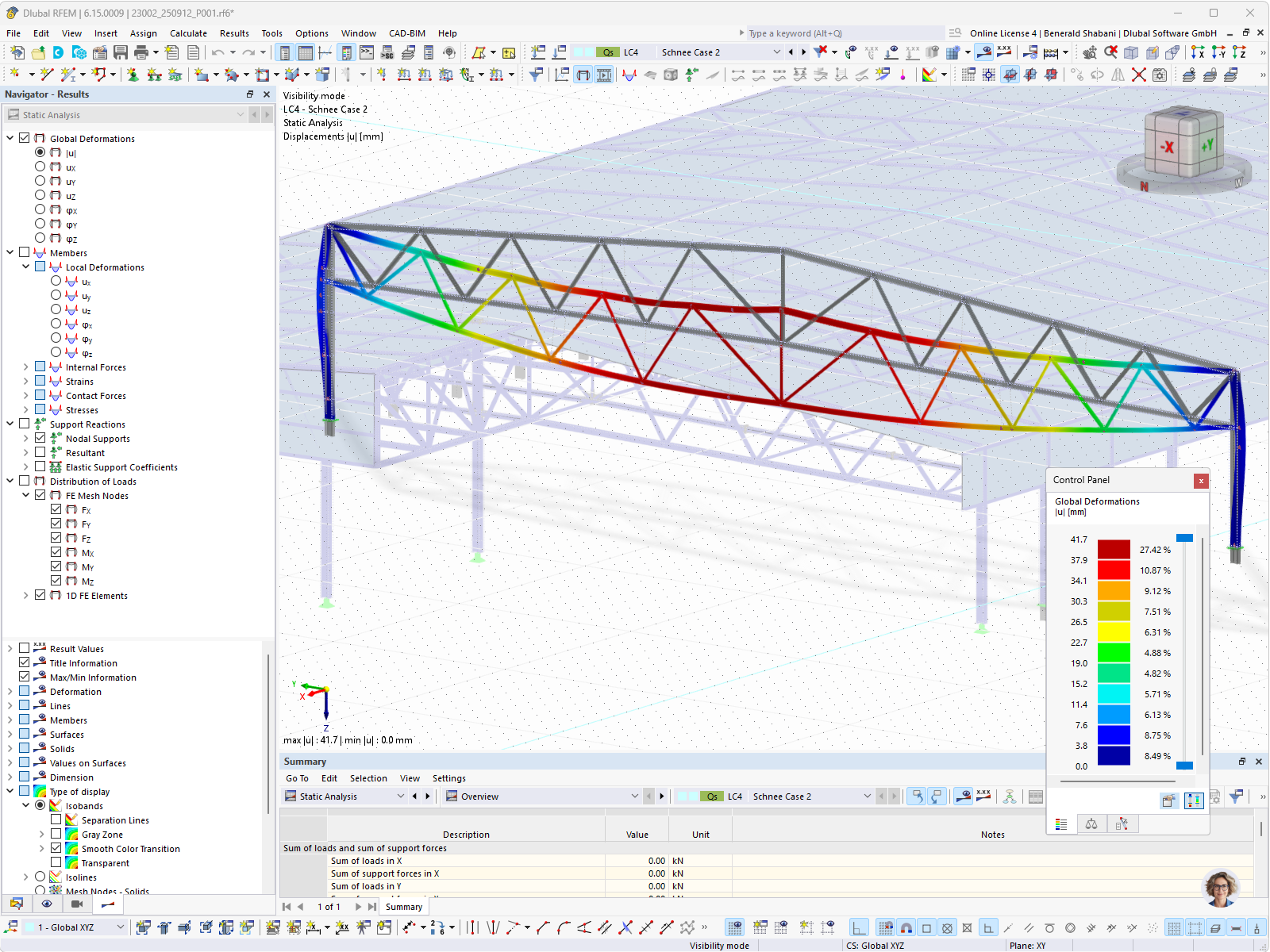

Deformace příhradového nosníku při zatížení sněhem v RFEM
Rozhraní RFEM zobrazuje 3D model Ocelové haly s příhradovou střechou a svislými ocelovými sloupy. V Navigátoru jsou strukturovaně vypsány základní objekty, zatěžovací stavy jako vlastní tíha, fotovoltaický systém (0,20 kN/m²), zatěžovací stavy pro sníh a vítr oraz posouzení stability. Zatěžovací stavy pro vítr WS1 s úhly 0° až 270° dokumentují simulaci různých směrů větru. Tabulka níže uvádí materiál S235JR s modulem pružnosti 210 000 N/mm² jako izotropní, lineárně elastický materiálový model. Model slouží pro statickou analýzu a posouzení stability konstrukce haly. © ZT-Büro Matthias Mösl
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 821 |
| Počet linií | 1647 |
| Počet prutů | 1582 |
| Počet ploch | 5 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 13 |
| Počet kombinací zatížení | 140 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 197,995 t |
| Rozměry (metrické) | 83,390 x 12,467 x 53,010 m |
| Rozměry (imperiální) | 273.59 x 40.9 x 173.92 feet |
