Nastavení sítě

Dialog „Nastavení sítě“ spravuje obecná nastavení pro generování sítě KP. Tento dialog můžete vyvolat pomocí položky Nastavení sítě v nabídce Výpočet nebo tlačítka seznamu .

Tlačítko seznamu „Síť“

Obecné

V záložce Obecné můžete upravit výchozí velikost sítě, kterou program RFEM používá při generování sítě KP.

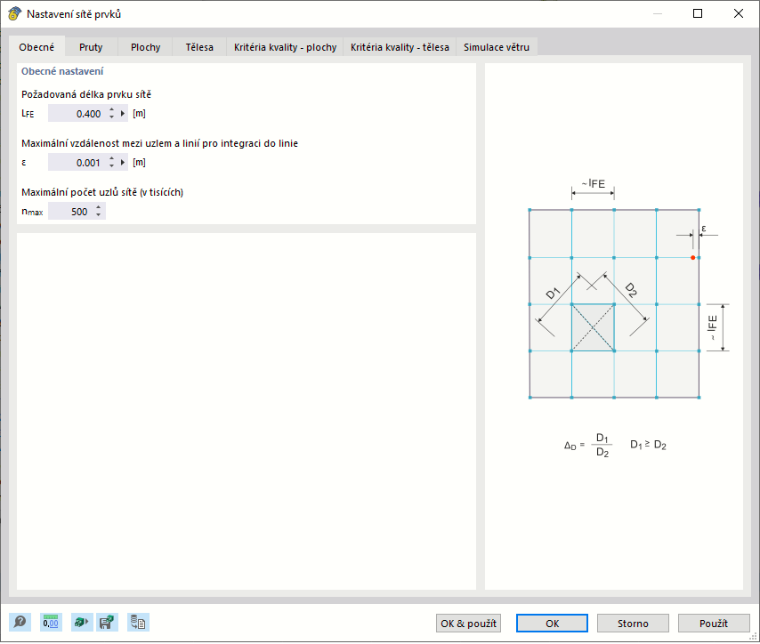

Dialog 'Nastavení sítě', záložka 'Obecné údaje'

Obecná nastavení

'Cílová délka konečných prvků' určuje, s jakou velikostí sítě se síť KP generuje. Čím kratší je délka KP, tím jemnější bude síť a tím přesnější budou zpravidla výsledky. Zvyšuje se však také množství dat a doba výpočtu, protože pro každý další uzel KP je třeba řešit další rovnice. Jemnější síť také vede k tomu, že se více projevují účinky singularit.

Při zvláštních okrajových podmínkách (například stejný počet uzlů v těsné vzdálenosti na protilehlých okrajích plochy) je možné, že algoritmus generování sítě ignoruje cílovou délku a místo toho vytvoří pravidelnou síť.

'Maximální vzdálenost mezi uzlem a linií' udává vzdálenost uzlu od linie, při které je uzel automaticky začleněn do linie. Pokud je vzdálenost uzlu větší než tato mezní hodnota, program RFEM vytvoří nový uzel KP.

Možnosti

Zaškrtávací pole 'Upřednostnit nezávislou síť' umožňuje vytvářet specifické sítě KP pro plochy nebo tělesa s integrovanými objekty. Tak lze například u desky na půdním masivu zobrazit těleso půdního masivu s hrubší sítí KP než desku. Počet konečných prvků se tím výrazně sníží.

Pruty

Záložka Pruty určuje, jak se síť KP generuje na prutech.

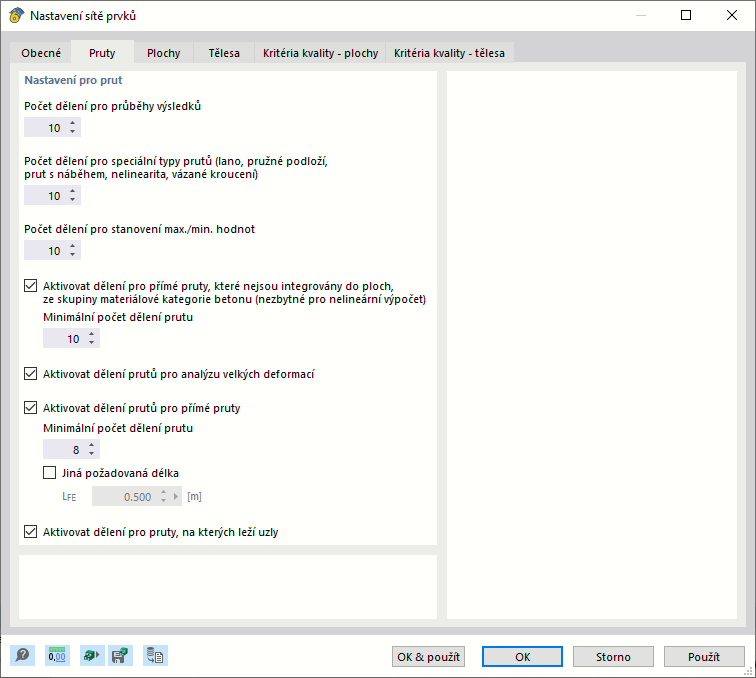

Dialog 'Nastavení sítě', záložka 'Pruty'

V případě potřeby můžete upravit 'Počet dělení' pro průběhy výsledků, pro zvláštní typy prutů a pro stanovení extrémních hodnot. Pokud dělení zvýšíte, dosáhnete jemnějšího průběhu výsledků. Ve většině případů se však výchozí nastavení ukazují jako dostatečná.

Hodnota 'Dělení pro průběhy výsledků' ovlivňuje grafický průběh výsledků prutů, které nemají další dělení sítě KP, například pomocí zahuštění sítě KP nebo připojené plochy. Při dělení 10 se délka nejdelšího prutu v systému vydělí 10. S touto délkou dělení vztaženou k systému se pak pro každý prut stanoví grafické průběhy výsledků ve vnitřních uzlech.

'Dělení pro přímé pruty s kategorií materiálu Beton' mají vliv na nelineární výpočet železobetonových prutů v stavu s trhlinami. Tak může addon Posouzení betonu mimo jiné pro posouzení deformací stanovit tuhost (netrhlinová/s trhlinami) v každém konečném prvku.

Možnost 'Aktivovat dělení prutů pro analýzu velkých deformací, stabilitu konstrukce, dynamickou analýzu' umožňuje dělit také nosníkové prvky pro posouzení podle analýzy velkých deformací nebo z hlediska stability a dynamiky pomocí vnitřních uzlů, a tím je zachytit s vyšší přesností. Přitom se použije počet dělení pro 'zvláštní typy prutů' (druhé vstupní pole nahoře).

Pomocí možnosti 'Dělení uzly, které leží na prutech' se vytvoří uzly KP v místech prutu, kde se k prutu připojují jiné pruty, ale nemají s ním spojení.

Plochy

Záložka Plochy určuje, jak se síť KP generuje na plochách.

Dialog 'Nastavení sítě', záložka 'Plochy'

Nejpřesnější výsledky se stanoví pro konečné prvky, které se blíží čtverci. U čtverce je poměr úhlopříček D₁/D₂ = 1. Jako 'Maximální poměr úhlopříček čtyřúhelníků KP' je přednastavena mezní hodnota Δ_D tohoto poměru úhlopříček 1,8. Pokud hodnotu snížíte, vznikne více trojúhelníkových prvků. Příliš velká hodnota naopak vede k tomu, že se generují prvky s velmi ostrými nebo tupými úhly. To může vést k numerickým problémům.

Zakřivená plocha je v síti KP pokryta rovinnými prvky. Úhel sklonu α přitom určuje 'Maximální sklon jednotlivého čtyřúhelníkového prvku z roviny'. Tato hodnota popisuje úhel mezi normálami dvou prvků (viz obrázek Úhel sklonu α). Při překročení přípustného úhlu sklonu dojde k rozdělení na trojúhelníkové prvky.

Úhel sklonu α

Funkce 'Zahuštění sítě podél linií' pro modely ploch typu '2D | XY | Deska' je stále ve vývoji.

Pomocí možnosti 'Integrovat nepoužité objekty do ploch' můžete vytvářet uzly KP také u objektů, které nemají pro plochu žádnou další funkci (například volné uzly bez podpory nebo zatížení, konstrukční linie v plochách). Tato funkce je ve výchozím nastavení deaktivována, aby staticky nevýznamné objekty nezkreslovaly síť KP.

'Tvar konečných prvků' můžete ovlivnit pomocí tří voleb:

• Trojúhelníky a čtyřúhelníky: výchozí nastavení
• Pouze trojúhelníky: varianta, pokud čtyřúhelníky vedou k velmi zkreslené síti
• Pouze čtyřúhelníky: možnost pro zvýšenou přesnost výsledků

Další možnosti řízení máte pomocí zaškrtávacích polí 'Generovat stejné čtverce, kde je to možné' a 'Trojúhelníky pro membrány'.

Pomocí možnosti 'Zarovnaná síť KP' se program RFEM snaží přizpůsobit síť KP hraničním liniím ploch. Tento typ generování sítě KP můžete nastavit pro každou plochu samostatně (dialog 'Upravit plochu', záložka 'Zahuštění sítě').

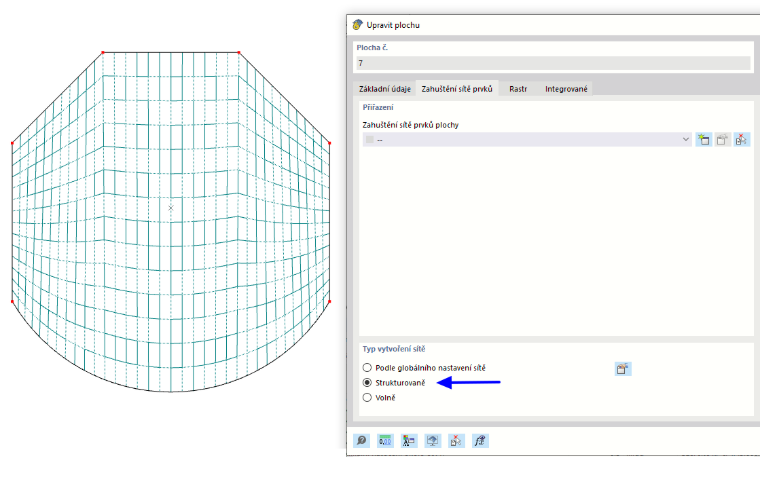

Zarovnaná síť plochy

Zarovnaná síť se vytváří výhradně ze čtyřúhelníků. Zpravidla poskytuje zarovnaná síť „přesnější“ výsledky. Protože se v soustavě rovnic vyskytuje také méně neznámých, je tento postup pro generování sítě doporučený.

Tělesa

Záložka Tělesa určuje, jak se síť KP generuje na tělesech.

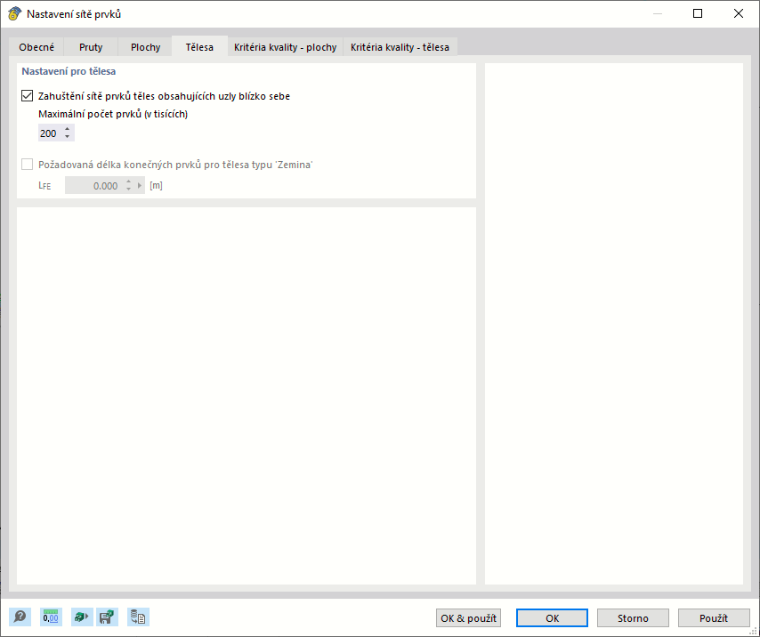

Dialog "Nastavení sítě", záložka "Tělesa"

Pokud aktivujete 'Zahuštění sítě u těles s blízkými uzly', provede program RFEM zahuštění sítě pro tělesa, jejichž uzly leží velmi blízko u sebe. Tím se uzly se sítí KP správně zachytí. Velikost sítě tělesa vyplývá z nejmenší vzdálenosti uzlů.

'Maximální počet prvků' představuje horní mez vytvořených 3D prvků.

Zaškrtávací pole 'Cílová délka konečných prvků pro tělesa typu Půda' je přístupné, pokud je aktivován addon Geotechnická analýza (vyžadována licence). Můžete tak zadat specifickou výchozí velikost sítě L_KP pro půdní masivy a vytvářet hrubší sítě těles bez „zahuštění sítě“.

Kritéria kvality - Plochy

Záložka Kritéria kvality - Plochy spravuje specifikace kvality pro generování 2D prvků.

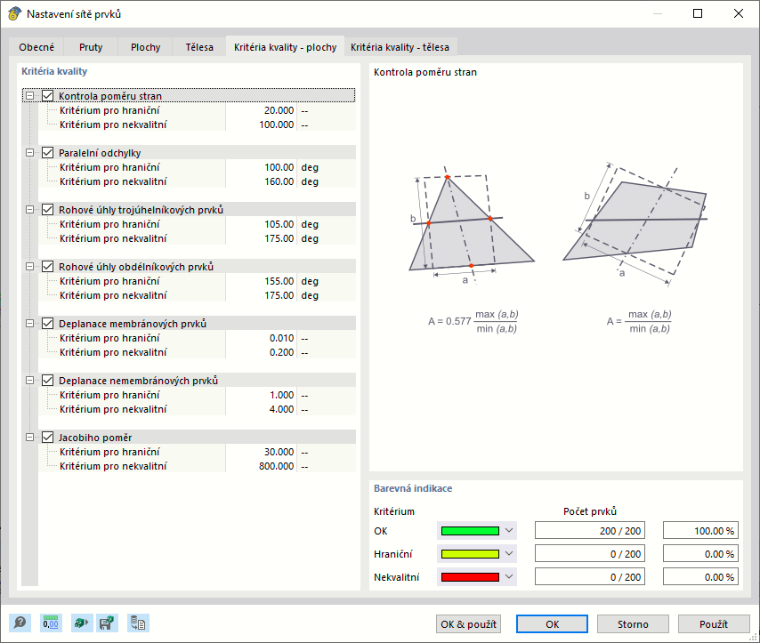

Dialog "Nastavení sítě", záložka "Kritéria kvality - Plochy"

Kritéria kvality

V této části jsou uvedena různá kritéria, která se po generování sítě KP kontrolují. Pokud některé kritérium deaktivujete, program RFEM příslušnou kontrolu neprovede.

Pro každý typ kontroly můžete určit, od jaké hodnoty nastává 'Varovné kritérium' a 'Kritérium selhání'.

Barevné zobrazení

Po generování sítě KP se zobrazí 'Počet prvků', které splňují kritéria kvality, a případně také ty, u nichž existuje problém. Můžete tak posoudit kvalitu sítě KP.

Kvalitu sítě KP lze zkontrolovat také na modelu: aktivujte v 'Navigátoru - Zobrazení' možnost Kvalita sítě v kategorii 'Síť KP'.

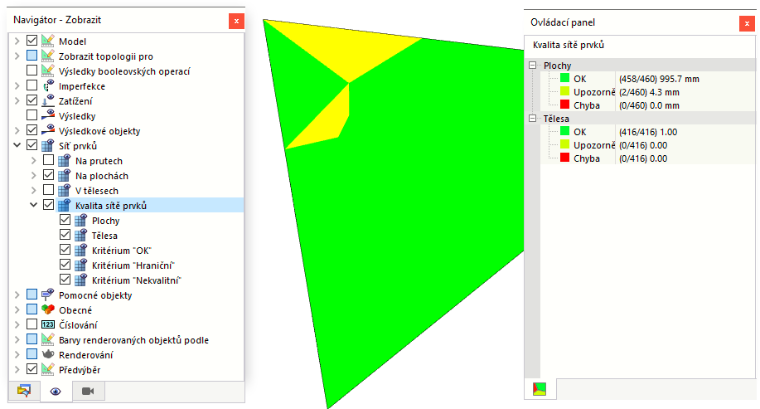

Zobrazení kvality sítě

Kritéria kvality - Tělesa

Záložka Kritéria kvality - Tělesa spravuje specifikace kvality pro generování 3D prvků.

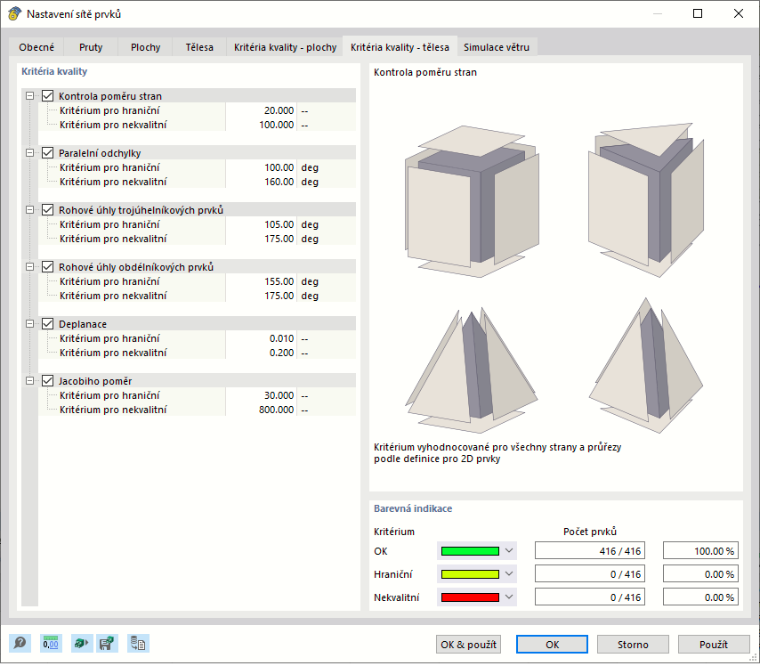

Dialog 'Nastavení sítě' v záložce 'Kritéria kvality - Tělesa'

Kritéria kvality

V této části jsou uvedena různá kritéria, která se po generování sítě KP kontrolují. Pokud některé kritérium deaktivujete, program RFEM příslušnou kontrolu neprovede.

Pro každý typ kontroly můžete určit, od jaké hodnoty nastává 'Varovné kritérium' a 'Kritérium selhání'.

Barevné zobrazení

Po generování sítě KP se zobrazí 'Počet prvků', které splňují kritéria kvality, a případně také ty, u nichž existuje problém. Můžete tak posoudit kvalitu sítě KP.

Simulace větru

Záložka Simulace větru se zobrazí, pokud je v základních údajích modelu aktivován addon 'Simulace větru' pro CFD simulaci RWIND.

Dialog "Nastavení sítě", záložka "Simulace větru"

Parametry jsou popsány v kapitole Nastavení sítě - Simulace větru příručky programu RWIND.
