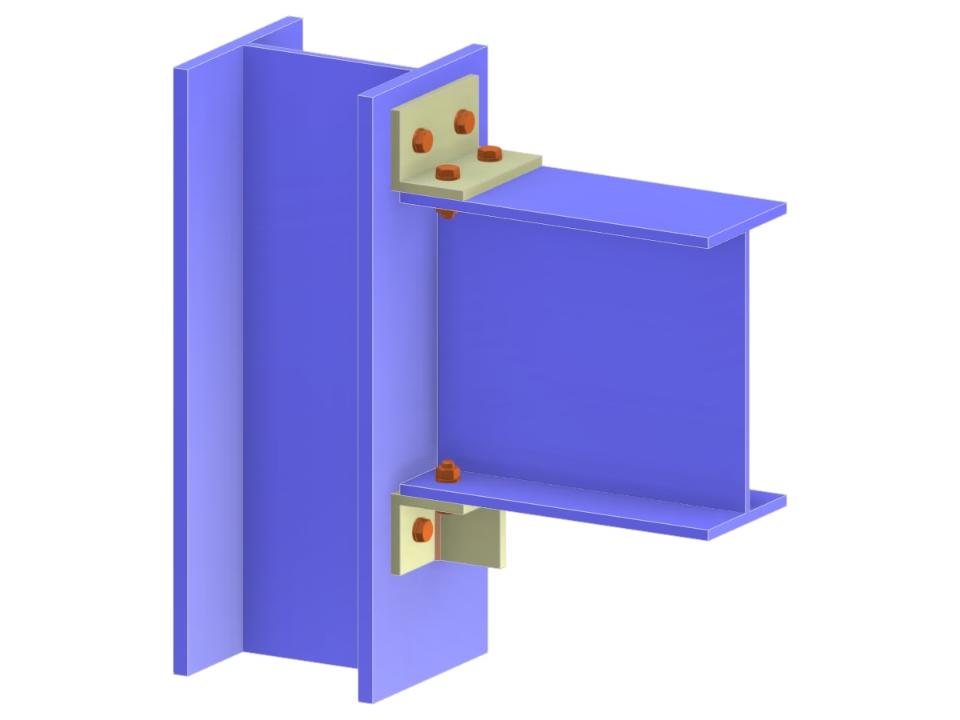

Эта модель демонстрирует конструктивное соединение, в котором балка прикреплена болтами к полке колонны с использованием фасонок. В ней предусмотрены болтовые полки балки и моделируется шарнирное соединение балки. Такая схема типична для случаев, требующих поворотной податливости при сохранении надежного механического крепления.
Соединение балки с полкой колонны через фасонки
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,043 t |
| Размеры (метрические) | 0,460 x 0,350 x 0,000 m |
| Размеры (имперские) | 1.51 x 1.15 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
