Tento model demonstruje konstrukční spoj, kde je nosník přišroubován k přírubě sloupu pomocí úhelníků. Zahrnuje šroubované příruby nosníku a simuluje kloubové spojení nosníku. Toto uspořádání je typické pro případy vyžadující rotační pružnost při zachování spolehlivého mechanického upevnění.

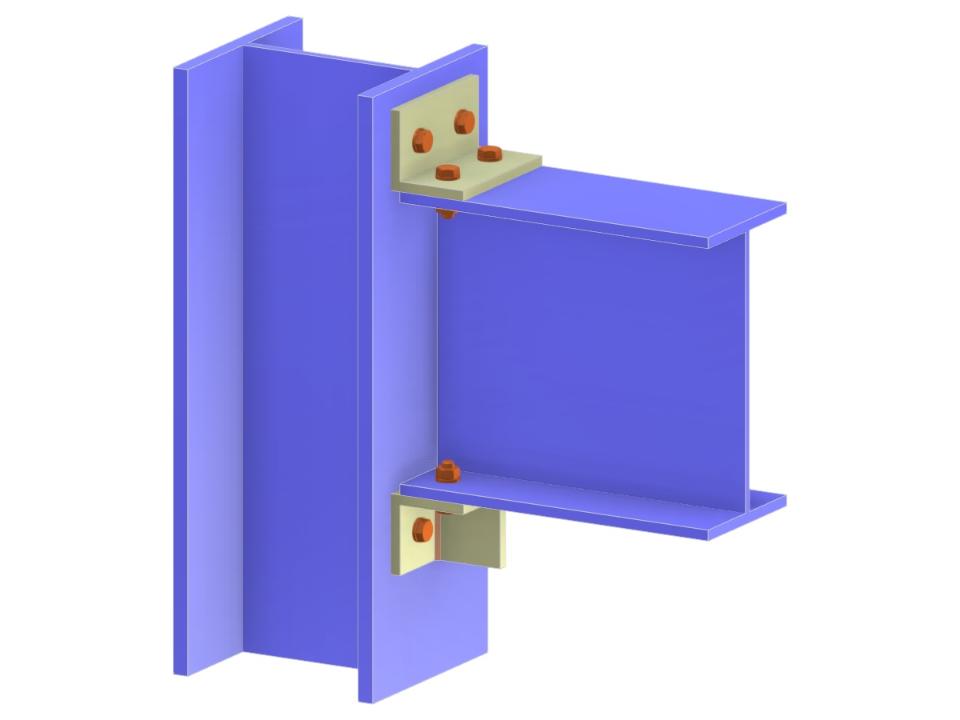

Připojení nosníku k přírubě sloupu pomocí úhelníků
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,043 t |
| Rozměry (metrické) | 0,460 x 0,350 x 0,000 m |
| Rozměry (imperiální) | 1.51 x 1.15 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
