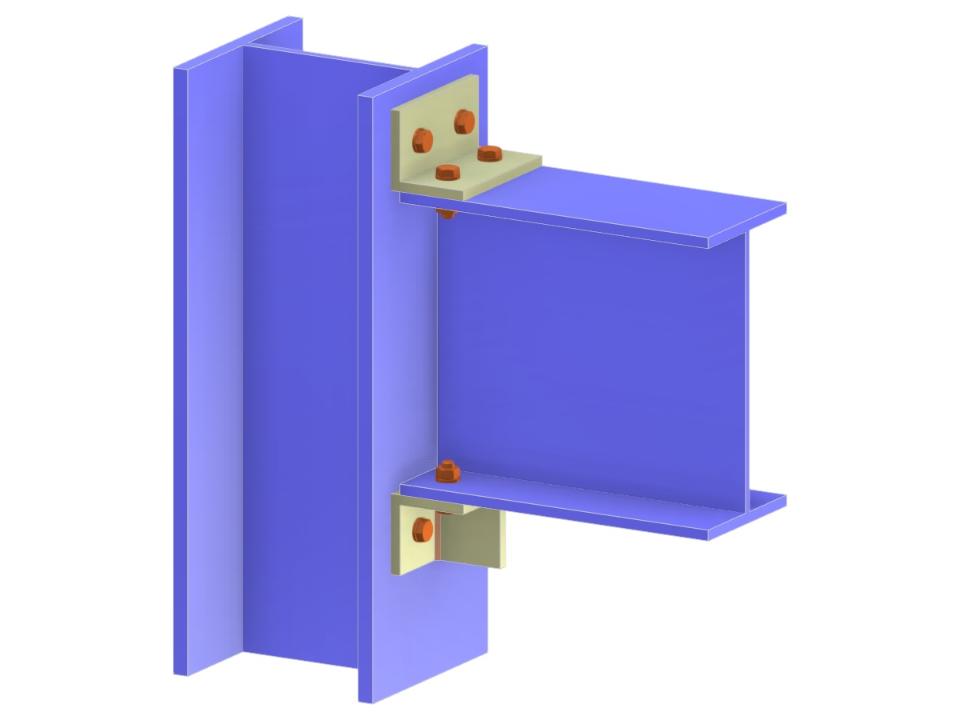

Questo modello dimostra una connessione strutturale in cui una trave è bullonata alla flangia di una colonna mediante squadrette. Include flange di trave bullonate e simula una connessione a cerniera della trave. La configurazione è tipica per scenari che richiedono flessibilità rotazionale pur mantenendo un fissaggio meccanico sicuro.
Collegamento trave–flangia di colonna tramite piastre angolari
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,043 t |
| Dimensioni (metriche) | 0.460 x 0.350 x 0.000 m |
| Dimensioni (imperiali) | 1.51 x 1.15 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
