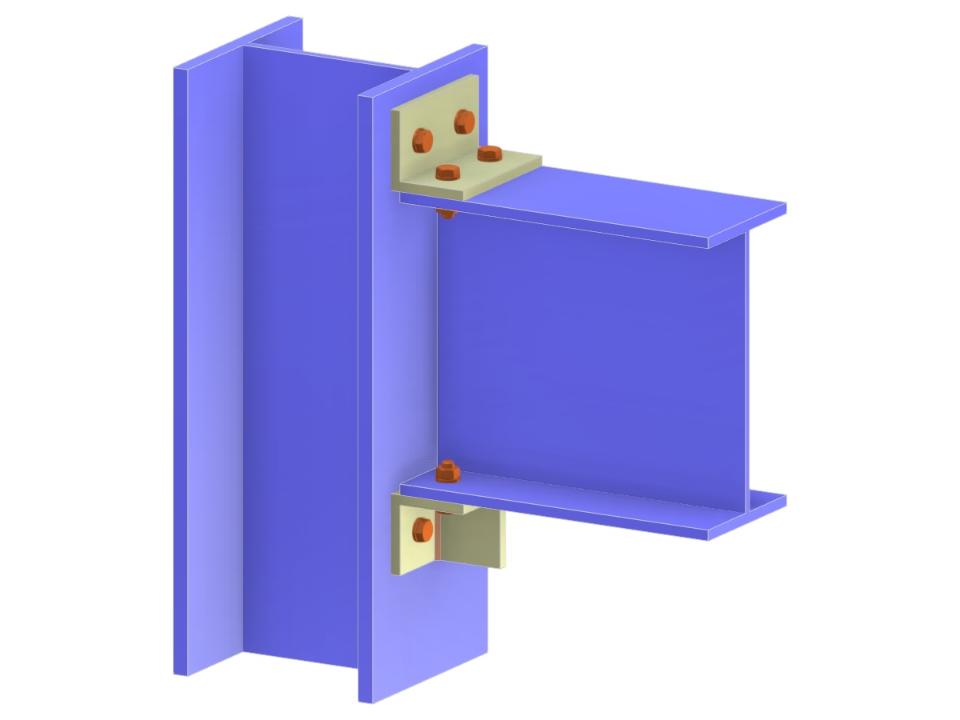

Ce modèle démontre une liaison structurelle dans laquelle une poutre est boulonnée à l’âme d’un poteau à l’aide de cornières d’assemblage. Il intègre des semelles de poutre boulonnées et simule une liaison articulée de poutre. La configuration est typique des cas nécessitant une flexibilité en rotation tout en assurant une fixation mécanique sûre.
Connexion poutre à semelle de poteau via cornières
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,043 t |
| Dimensions (métriques) | 0,460 x 0,350 x 0,000 m |
| Dimensions (impériales) | 1.51 x 1.15 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
