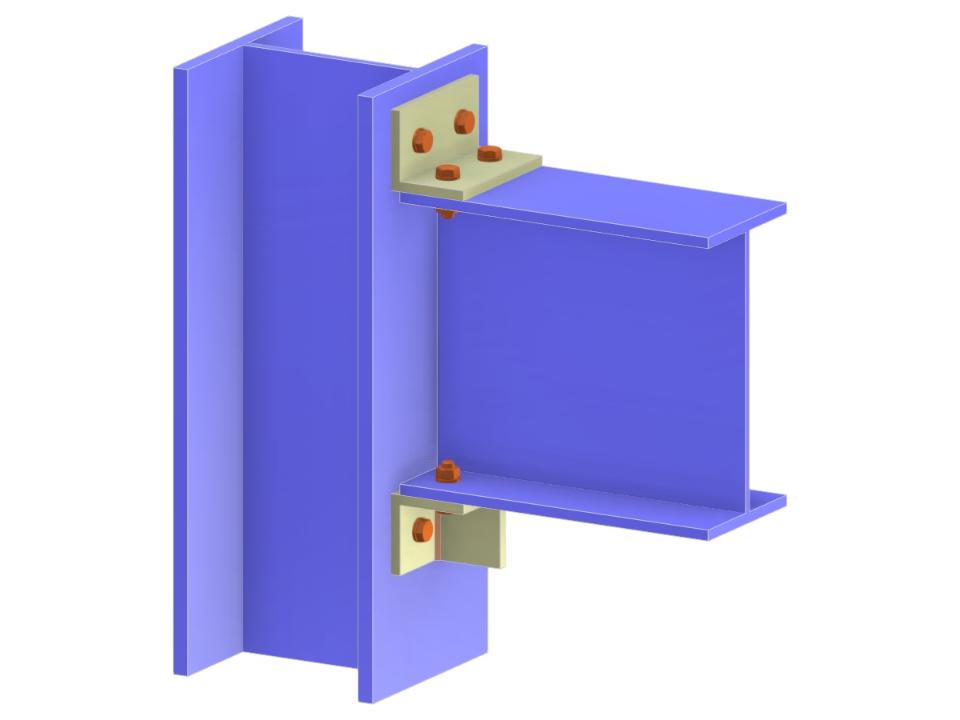

Este modelo demonstra uma ligação estrutural em que uma viga é aparafusada à mesa de um pilar por meio de cantoneiras. Ele incorpora mesas de vigas aparafusadas e simula uma ligação articulada da viga. A configuração é típica para cenários que exigem flexibilidade rotacional, mantendo ao mesmo tempo uma fixação mecânica segura.
Ligação de Viga à Flange da Coluna por Meio de Cantoneiras
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,043 t |
| Dimensões (métricas) | 0,460 x 0,350 x 0,000 m |
| Dimensões (imperiais) | 1.51 x 1.15 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
