Для метода жесткости теперь доступны два способа генерации слоистости грунта из буровых профилей.
1. Внутренний, в соответствии с решением Soilin в RFEM 5 Из буровых профилей слоистость грунта под каждым анализируемым элементом поверхности приближенно определяются внутренне. Это решение соответствует подходу, который уже использовался в RFEM 5 в дополнительном модуле Soilin для определения слоистости грунта. Это решение требует меньше времени на расчет во время разбиения, однако, определенные граничные поверхности слоев невидимы.
2. С помощью создания и разбиения 3D тел Из буровых профилей слоистость грунта создается путем генерации объемных тел грунта, как для 3D-решений, с NURBS-поверхностями в качестве граничных поверхностей слоев. Объемные тела грунта видимы и разбиение выполнено. 3D-элементы не рассчитываются, из них получается только материал грунта. Это решение требует больше времени на расчет во время разбиения, но определенные граничные поверхности слоев видимы.

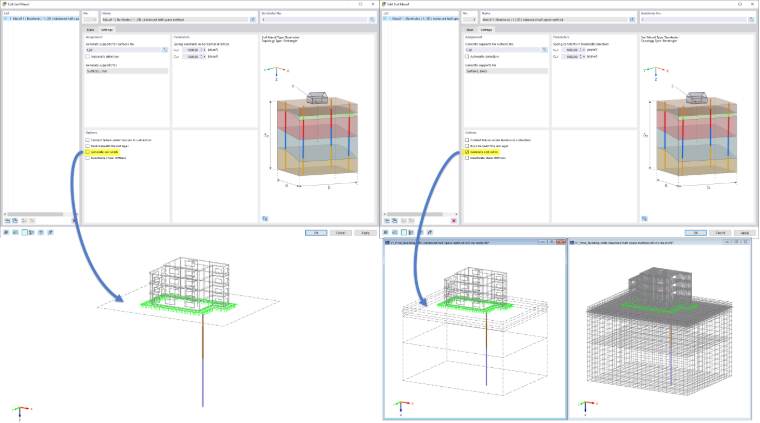

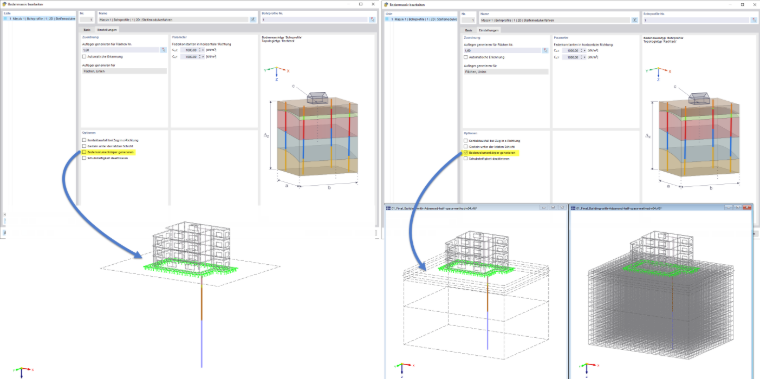

Выбор осуществляется через активацию или деактивацию опции "Генерировать объемные тела грунта". Смотрите Изображение 1 или 2.
