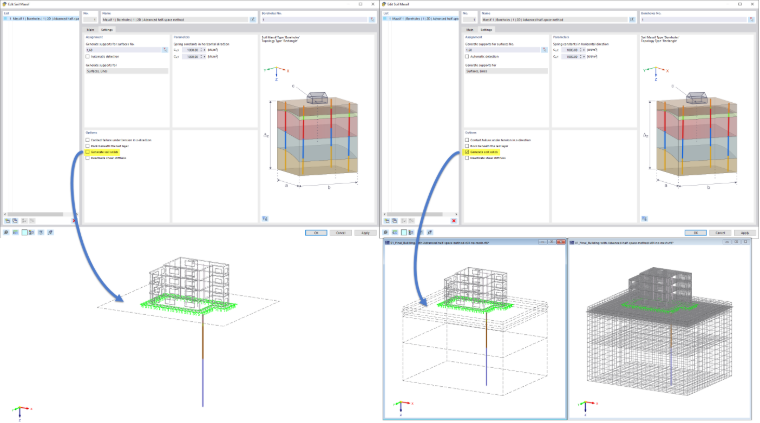

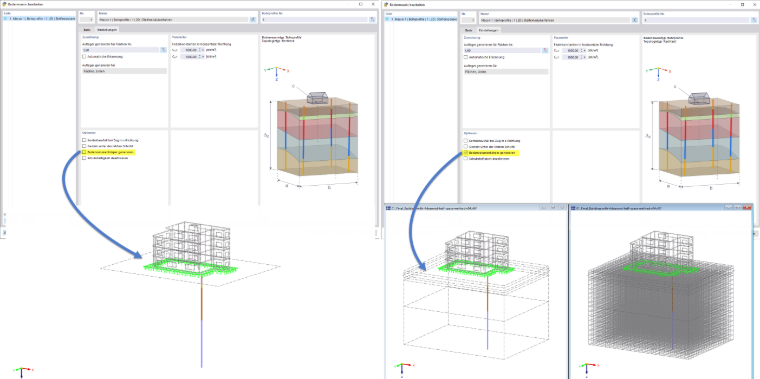

Pro metodu tuhostního modulu jsou nyní k dispozici dvě metody pro generování vrstev půdy z vrtacích profilů.1. Interně podle řešení Soilin v RFEM 5Z vrtacích profilů je vnitřní aproximací určeno vrstvení půdy pod každým analyzovaným plošným prvkem.Toto řešení odpovídá postupu, který byl již v RFEM 5 použit v přídavném modulu Soilin k určení vrstvení půdy.Toto řešení vyžaduje méně výpočetního času během síťování. Zjištěné rozhraní vrstev ale není viditelné.2. Pomocí generování a síťování 3D tělesZ vrtacích profilů je vrstvení půdy vytvořeno generováním objemových těles půdy, jako pro 3D řešení, s povrchy NURBS jako rozhraní vrstev.Objemová tělesa půdy jsou viditelná a jsou síťována. 3D prvky se nepočítají. Získává se z nich pouze půdní materiál.Toto řešení vyžaduje více výpočetního času během síťování. Zjištěné rozhraní vrstev je viditelné.Výběr je dán aktivací nebo deaktivací volby "Generovat objemová tělesa půdy". Viz obrázek 1 a 2.
Geotechnická analýza | Metoda trubice tuhosti | Generování půdního profilu
;
