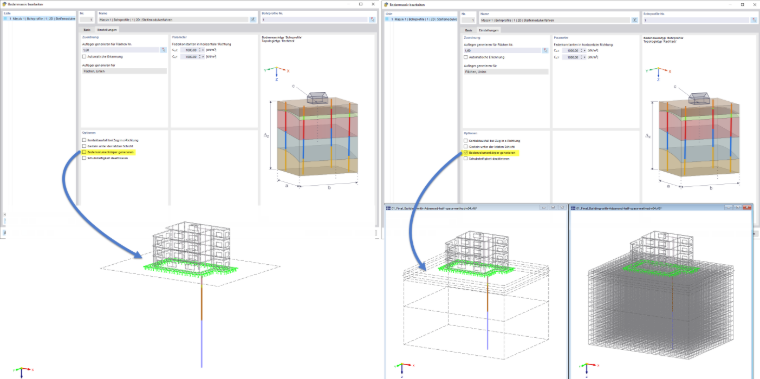

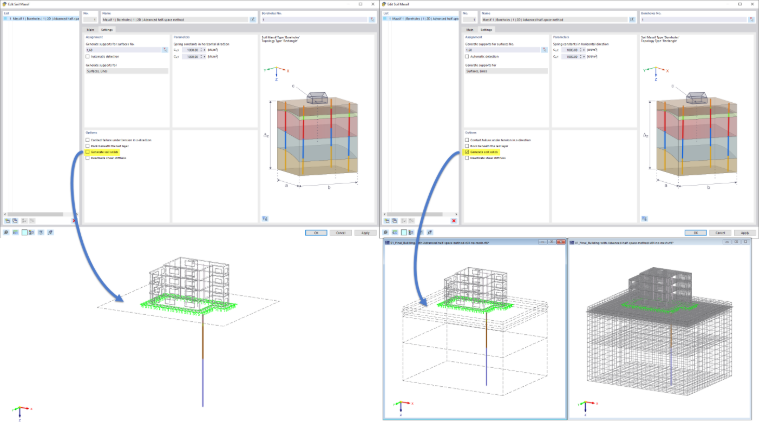

Per il metodo del modulo di rigidità sono ora disponibili due metodi per la generazione della stratificazione del suolo dai profili di perforazione. 1. Interno secondo la soluzione di Soilin in RFEM 5 Dai profili di perforazione, la stratificazione del suolo sotto ciascun elemento di superficie da analizzare viene approssimata internamente. Questa soluzione corrisponde alla procedura già utilizzata in RFEM 5 nel modulo aggiuntivo Soilin per determinare la stratificazione del suolo. Questa soluzione richiede meno tempo di calcolo durante la meshatura. Tuttavia, le superfici di confinamento degli strati determinate non sono visibili. 2. Tramite generazione e meshatura di corpi 3D Dai profili di perforazione, la stratificazione del suolo viene creata generando i volumi di suolo, come per la soluzione 3D, con superfici NURBS come superfici di confinamento degli strati. I volumi del suolo sono visibili e vengono meshati. Gli elementi 3D non vengono calcolati. Si ricavano solo i materiali del suolo. Questa soluzione richiede più tempo di calcolo durante la meshatura. Le superfici di confinamento degli strati determinate sono visibili. La selezione è data dall'attivazione o disattivazione dell'opzione "Genera volumi del suolo". Vedi Immagine 1 o 2.
