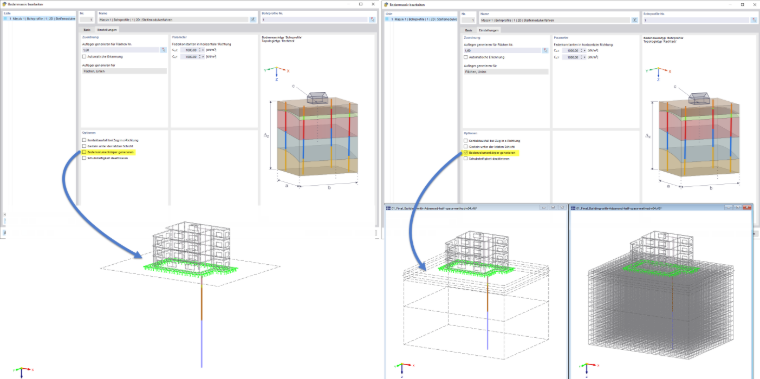

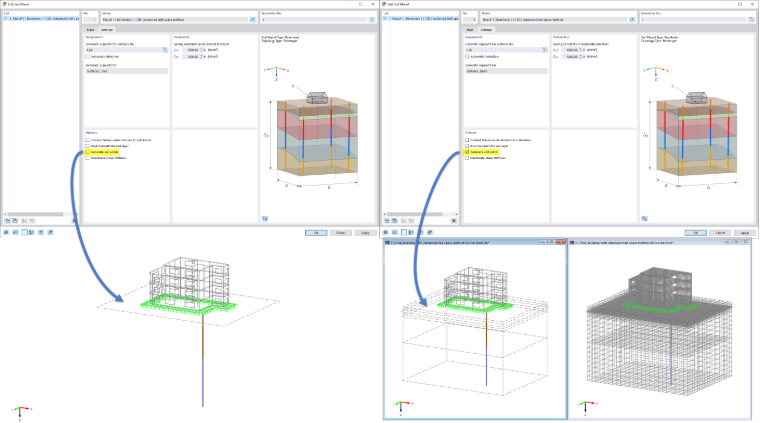

Para o método do módulo de rigidez, agora estão disponíveis dois métodos para a geração da estratificação do solo a partir dos perfis de perfuração. 1. Internamente, de acordo com a solução do Soilin no RFEM 5 A partir dos perfis de perfuração, a estratificação do solo abaixo de cada elemento superficial a ser analisado é internamente aproximada. Esta solução corresponde ao procedimento já utilizado no RFEM 5 no módulo adicional Soilin para determinação da estratificação do solo. Esta solução requer menos tempo de cálculo durante a malhação. No entanto, as superfícies limites determinadas não são visíveis. 2. Através da criação e malhação de corpos 3D A estratificação do solo a partir dos perfis de perfuração é criada gerando corpos de volume do solo, como na solução 3D, com superfícies NURBS como superfícies limites. Os corpos de volume do solo são visíveis e são malhados. Os elementos 3D não são calculados. Apenas o material do solo é extraído disso. Esta solução requer mais tempo de cálculo durante a malhação. As superfícies limites determinadas são visíveis. A seleção é feita ativando ou desativando a opção "Gerar corpo de volume de solo". Veja as Imagens 1 e 2.
Análise geotécnica | Método do coeficiente de rigidez | Geração de camadas de solo
;
