对于刚度模块法，现在有两种方法可用于从钻孔剖面生成地层结构。1. 在 RFEM 5 中根据 Soilin 的解决方案内部相应地从钻孔剖面内部逼近每个待分析面单元下方的地层结构。此解决方案与在 RFEM 5 中的 Soilin 附加模块用于确定地层结构的方法相对应。此解决方案在网格划分期间需要较少的计算时间。然而，获得的层界面不可见。2. 通过生成和网格划分 3D 实体从钻孔剖面生成地层结构，通过生成地面体积实体，如 3D 解决方案，使用 NURBS 面作为层界面创建。地面体积实体可见并被网格划分。3D 元素不进行计算。仅获得地面材料。此解决方案在网格划分期间需要更多的计算时间。获得的层界面是可见的。可以通过激活或停用“生成地面体积”选项进行选择。参见图片 1 或 2。
02

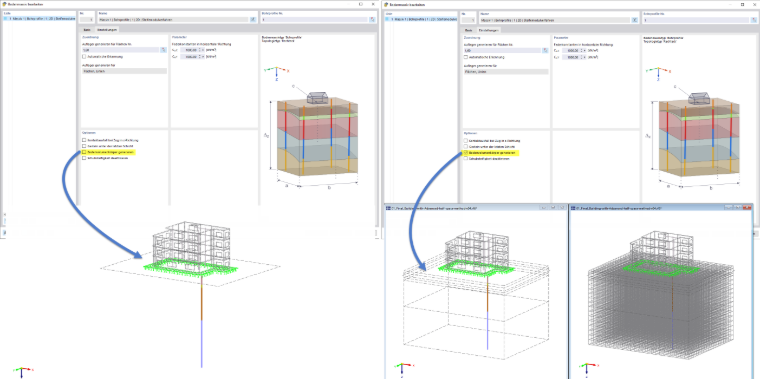

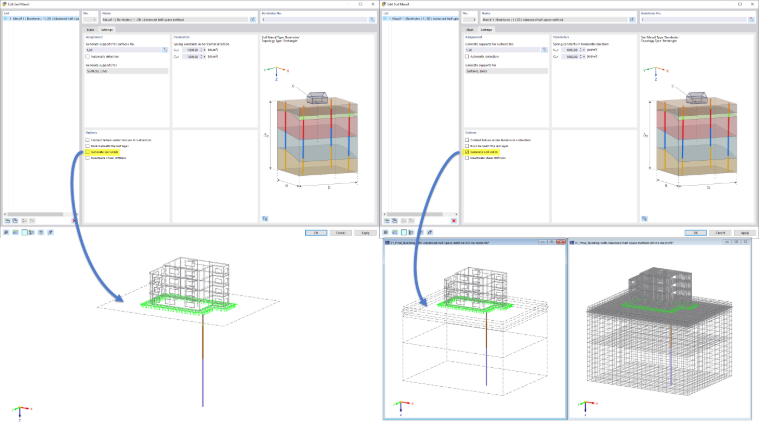

编辑土层
