Расчет эффективной толщины элемента и площади малого сдвига в программе SHAPE-THIN

Программа SHAPE‑THIN рассчитывает очень малую площадь сдвига. В чем может быть причина?

Ответ:

Площадь сдвига обычно в программе рассчитывается следующим образом:

A_{y} = \frac{I_{z}^{2}}{\int_{A^{*}} {(\frac{S_{z}}{t^{*}})}^{2} d A^{*}}

I_z	Момент инерции относительно оси z
S_z	Момент инерции поверхности 1-го порядка относительно оси z
t*	Эффективная толщина элемента для передачи сдвига
A*	Площадь на основе эффективной толщины сдвига t*

Площадь сдвига Ay

A_{z} = \frac{I_{y}^{2}}{\int_{A^{*}} {(\frac{S_{y}}{t^{*}})}^{2} d A^{*}}

I_y	Момент инерции второй степени относительно оси y
S_y	Момент инерции плоскости 1-го порядка относительно оси y
t*	Эффективная толщина элемента для передачи среза
A*	Поверхность на основе приведённой толщины сдвига t*

Контур поля сдвига Az

Поскольку полезная толщина элемента для передачи сдвига t* оказывает на площадь сдвига значительное влияние, рекомендуем проверить именно ее (см. Рисунок 01).

faq

[EN] FAQ 003547 | Программа SHAPE‑THIN рассчитывает очень малую площадь сдвига. Почему?

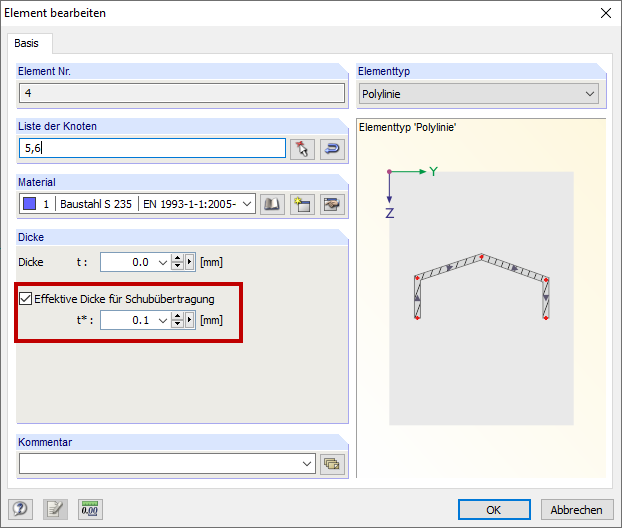

Эффективная толщина сдвига t*
