Obliczanie efektywnej grubości elementu i małego pola przekroju w SHAPE-THIN

Q: SHAPE‑THIN oblicza bardzo małą powierzchnię ścinania. Welche Ursache kann dies haben?

Powierzchnia ścinania jest obliczana w następujący sposób:Die effektive Elementdicke für Schubübertragung t* hat einen wesentlichen Einfluss auf die Schubfläche. Daher sollte die definierte effektive Elementdicke für Schubübertragung t* (Bild 1) der Elemente überprüft werden.

SHAPE‑THIN oblicza bardzo małą powierzchnię ścinania. Welche Ursache kann dies haben?

Odpowiedź:

Powierzchnia ścinania jest obliczana w następujący sposób:

A_{y} = \frac{I_{z}^{2}}{\int_{A^{*}} {(\frac{S_{z}}{t^{*}})}^{2} d A^{*}}

I_z	Moment bezwładności powierzchni II stopnia względem osi z
S_z	Moment statyczny I rzędu względem osi z
t*	Efektywna grubość elementu do przenoszenia sił tnących
A*	Powierzchnia na podstawie efektywnej grubości ścinania t*

Powierzchnia ścinania Ay

A_{z} = \frac{I_{y}^{2}}{\int_{A^{*}} {(\frac{S_{y}}{t^{*}})}^{2} d A^{*}}

I_y	Moment bezwładności powierzchni (II rzędu) względem osi y
S_y	Moment statyczny pierwszego rzędu względem osi y
t*	Efektywna grubość elementu dla przenoszenia ścinania
A*	Powierzchnia na podstawie efektywnej grubości ścinania t*

Powierzchnia ścinania A_z

Die effektive Elementdicke für Schubübertragung t* hat einen wesentlichen Einfluss auf die Schubfläche. Daher sollte die definierte effektive Elementdicke für Schubübertragung t* (Bild 1) der Elemente überprüft werden.

faq

[EN] FAQ 003547 | SHAPE -THIN oblicza bardzo mały obszar ścinania. Dlaczego?

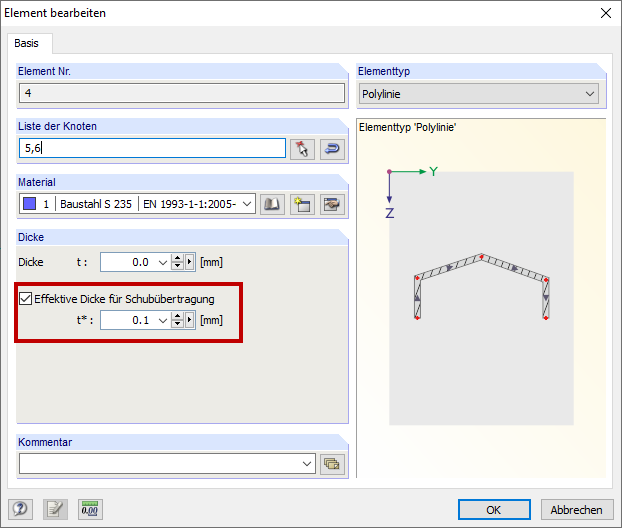

Efektywna grubość ścinania t*
