Cálculo del espesor eficaz del elemento y del área a cortante pequeña en SHAPE-THIN

Q: SHAPE-THIN calcula un área a cortante muy pequeña. ¿Cuál es la causa?

El área de cortante se calcula como a continuación:El espesor eficaz del elemento para la transferencia de cortante t* tiene una influencia significativa en el área de cortante. Daher sollte die definierte effektive Elementdicke für Schubübertragung t* (Bild 1) der Elemente überprüft werden.

SHAPE-THIN calcula un área a cortante muy pequeña. ¿Cuál es la causa?

Respuesta:

El área de cortante se calcula como a continuación:

A_{y} = \frac{I_{z}^{2}}{\int_{A^{*}} {(\frac{S_{z}}{t^{*}})}^{2} d A^{*}}

I_z	Momento de inercia de área en relación al eje z
S_z	Momento de área de 1er grado respecto al eje z
t*	Espesor eficaz de elemento para transferencia de cortante
A*	Superficie basada en espesor de cortante eficaz t*

Superficie de cortante Ay

A_{z} = \frac{I_{y}^{2}}{\int_{A^{*}} {(\frac{S_{y}}{t^{*}})}^{2} d A^{*}}

I_y	Momento de inercia de área en el eje y
S_y	Momento de área de primer grado respecto al eje y
t*	Espesor de elemento efectivo para transferencia de cortante
A*	Superficie basada en el espesor de corte efectivo t*

Área de cortante Az

El espesor eficaz del elemento para la transferencia de cortante t* tiene una influencia significativa en el área de cortante. Daher sollte die definierte effektive Elementdicke für Schubübertragung t* (Bild 1) der Elemente überprüft werden.

FAQ

[ES] FAQ 003547 | SHAPE -THIN calcula un área de cortante muy pequeña. ¿Por qué?

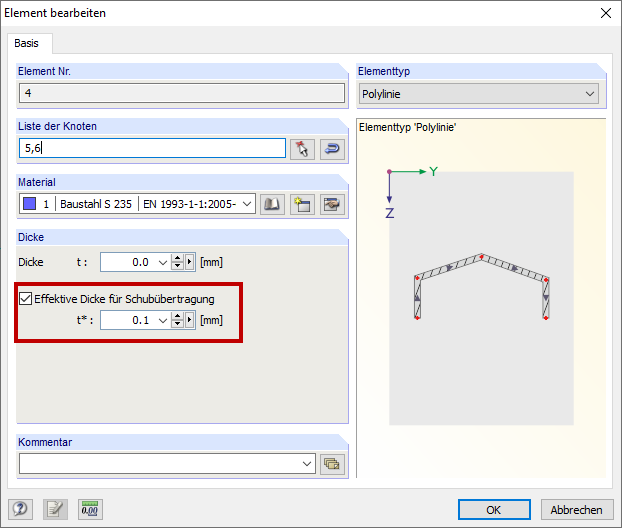

Espesor eficaz a cortante t*
