Calcolo dello spessore efficace dell'elemento e della piccola area di taglio in SHAPE-THIN

Q: SHAPE‑THIN calcola un'area di taglio molto piccola. Welche Ursache kann dies haben?

L'area di taglio è calcolata come segue:Die effektive Elementdicke für Schubübertragung t* hat einen wesentlichen Einfluss auf die Schubfläche. Daher sollte die definierte effektive Elementdicke für Schubübertragung t* (Bild 1) der Elemente überprüft werden.

SHAPE‑THIN calcola un'area di taglio molto piccola. Welche Ursache kann dies haben?

Risposta:

L'area di taglio è calcolata come segue:

A_{y} = \frac{I_{z}^{2}}{\int_{A^{*}} {(\frac{S_{z}}{t^{*}})}^{2} d A^{*}}

I_z	Momento d'inerzia rispetto all'asse z
S_z	Momento d'inerzia di primo ordine rispetto all'asse z
t*	Spessore dell'elemento efficace per il trasferimento di taglio
A*	Superficie basata sullo spessore di taglio efficace t*

Piano di taglio Ay

A_{z} = \frac{I_{y}^{2}}{\int_{A^{*}} {(\frac{S_{y}}{t^{*}})}^{2} d A^{*}}

I_y	Momento d'inerzia relativo all'asse y
S_y	Momento di area di primo ordine rispetto all'asse y
t*	Spessore dell'elemento efficace per la trasmissione del taglio
A*	Superficie basata sullo spessore di taglio efficace t*

Superficie di taglio Az

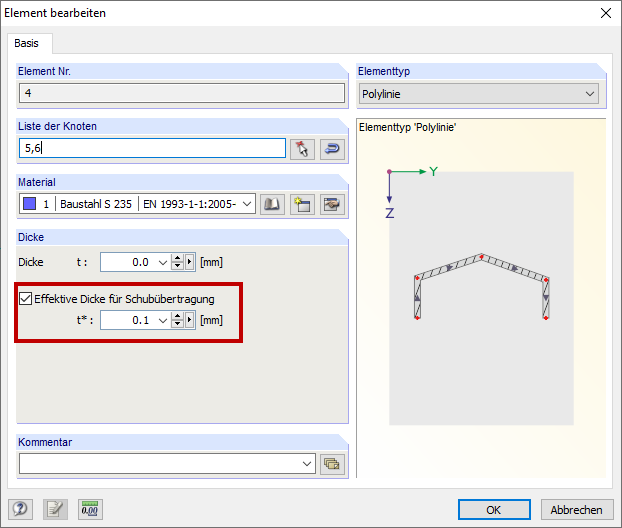

Die effektive Elementdicke für Schubübertragung t* hat einen wesentlichen Einfluss auf die Schubfläche. Daher sollte die definierte effektive Elementdicke für Schubübertragung t* (Bild 1) der Elemente überprüft werden.

FAQ

[EN] FAQ 003547 | SHAPE ‑ THIN calcola un'area di taglio molto piccola. Perché?

Spessore di taglio efficace t*
