Cálculo da espessura efetiva do elemento e da pequena área de corte no SHAPE-THIN

Q: O SHAPE-THIN calcula uma área de corte muito pequena. Qual é a razão para isso?

A área de corte é calculada da seguinte forma:A espessura efetiva do elemento para a transferência de corte t* tem uma influência significativa na área de corte. Por isso, deve ser verificada a espessura efetiva definida do elemento para a transferência de corte t* (Figura 01) dos elementos.

O SHAPE-THIN calcula uma área de corte muito pequena. Qual é a razão para isso?

Resposta:

A área de corte é calculada da seguinte forma:

A_{y} = \frac{I_{z}^{2}}{\int_{A^{*}} {(\frac{S_{z}}{t^{*}})}^{2} d A^{*}}

I_z	Momento de inércia de segunda ordem em relação ao eixo z
S_z	Momento estático em relação ao eixo z
t*	Espessura efetiva de elemento para transmissão de corte
A*	Superfície baseada na espessura de corte efetiva t*

Superfície de corte Ay

A_{z} = \frac{I_{y}^{2}}{\int_{A^{*}} {(\frac{S_{y}}{t^{*}})}^{2} d A^{*}}

I_y	Momento de inércia de área em relação ao eixo y
S_y	Momento estático em relação ao eixo y
t*	Espessura efetiva de elemento para transferência de corte
A*	Superfície baseada na espessura efetiva do corte t*

Superfície de corte Az

A espessura efetiva do elemento para a transferência de corte t* tem uma influência significativa na área de corte. Por isso, deve ser verificada a espessura efetiva definida do elemento para a transferência de corte t* (Figura 01) dos elementos.

faq

[EN] FAQ 003547 | O SHAPE-THIN calcula uma área de corte muito pequena. Qual é a razão para isso?

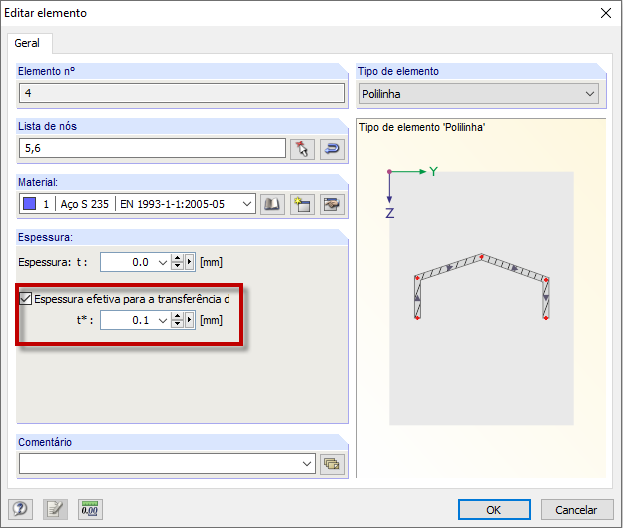

Espessura efetiva para transferência de corte t*
