Výpočet účinné tloušťky prvku a malé smykové plochy v programu SHAPE-THIN

Q: Program SHAPE-THIN vypočítá velmi malou smykovou plochu. Co je příčinou?

Smyková plocha se vypočítá následovně:Účinná tloušťka prvku pro přenos smyku t * má podstatný vliv na smykovou plochu. Proto je třeba zkontrolovat zadanou účinnou tloušťku prvků pro přenos smyku t * (obrázek 1).

Program SHAPE-THIN vypočítá velmi malou smykovou plochu. Co je příčinou?

Odpověď:

Smyková plocha se vypočítá následovně:

A_{y} = \frac{I_{z}^{2}}{\int_{A^{*}} {(\frac{S_{z}}{t^{*}})}^{2} d A^{*}}

I_z	Základní moment setrvačnosti plochy vzhledem k ose z
S_z	Plošný moment první třídy vztažený k ose z
t*	Efektivní tloušťka prvku pro přenos smyku
A*	Plocha na základě účinné smykové tloušťky t*

Smyková plocha Ay

A_{z} = \frac{I_{y}^{2}}{\int_{A^{*}} {(\frac{S_{y}}{t^{*}})}^{2} d A^{*}}

I_y	Průřezový moment setrvačnosti k ose y
S_y	První plošný moment k ose y
t*	Tloušťka účinného prvku pro přenos smyku
A*	Plocha na základě účinné smykové tloušťky t*

Smyková plocha Az

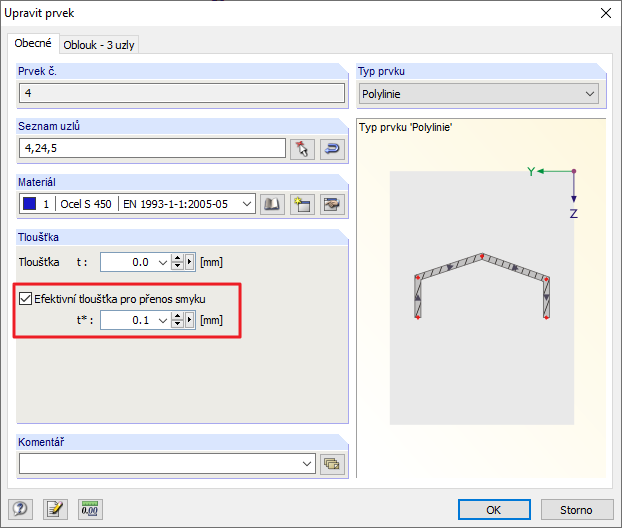

Účinná tloušťka prvku pro přenos smyku t * má podstatný vliv na smykovou plochu. Proto je třeba zkontrolovat zadanou účinnou tloušťku prvků pro přenos smyku t * (obrázek 1).

FAQ

[EN] FAQ 003547 | Program SHAPE-THIN vypočítá velmi malou smykovou plochu. Co může být příčinou?

Efektivní smyková tloušťka t*
