Сложный фундамент для одноквартирного дома с деревянным перекрёстно-клееным покрытием из CLT

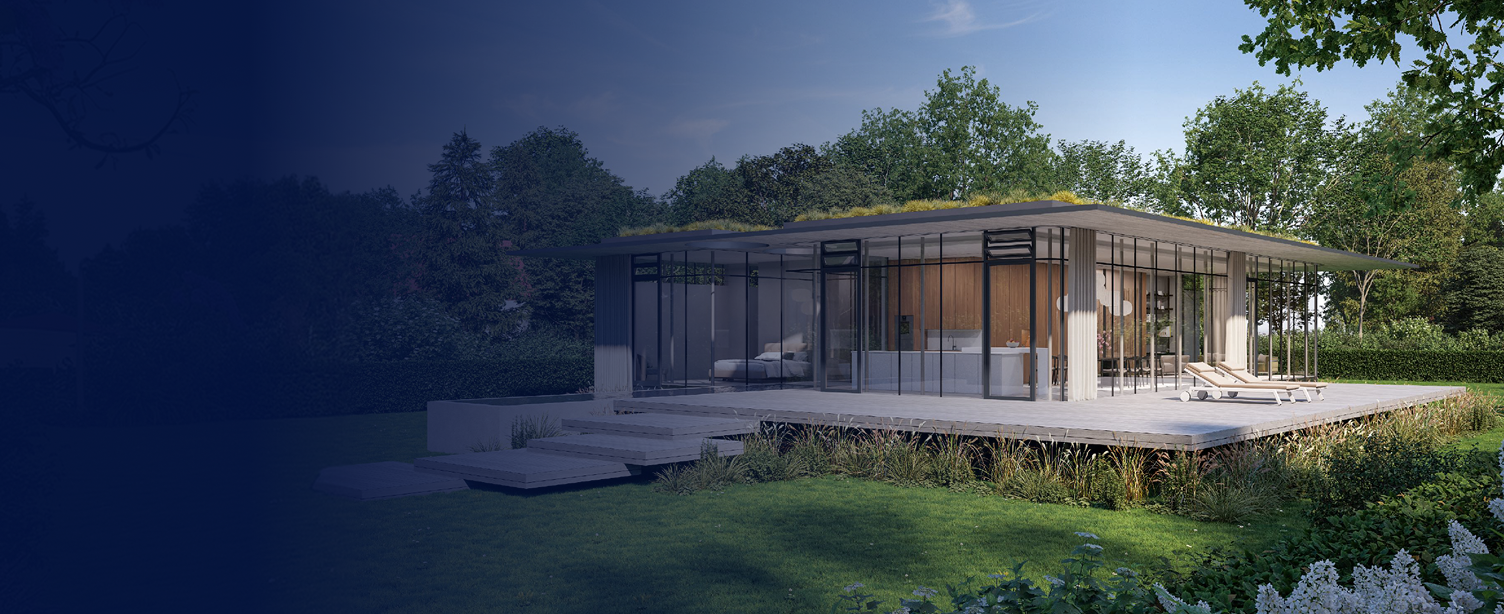

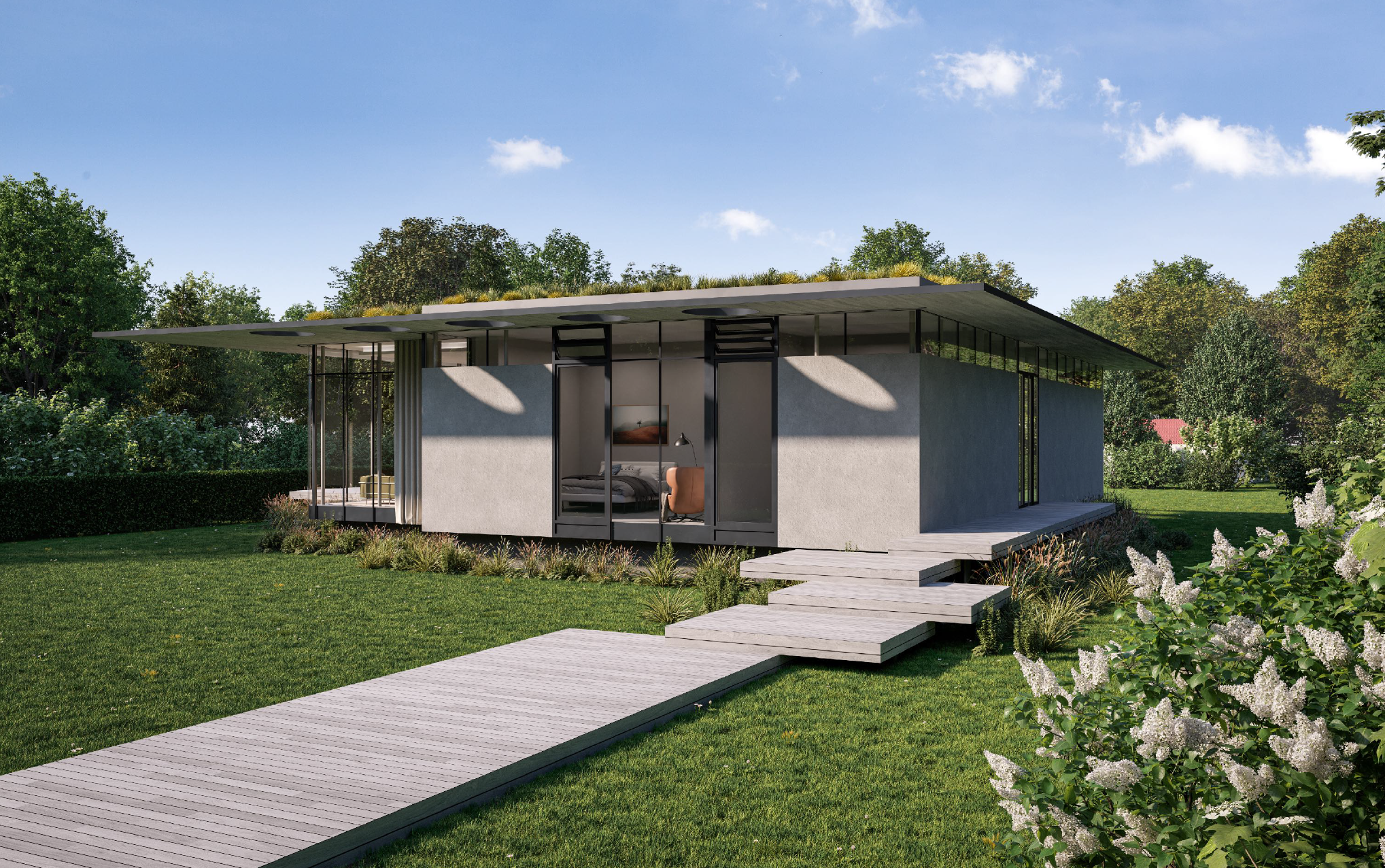

Для одноэтажного одноквартирного дома в Брандисе под Лейпцигом архитектурное бюро STUDIO RALF HUG GmbH разработало покрытие из перекрёстно-клееной древесины (CLT) с обширной озеленённой крышей и фотогальванической системой, а также стеклянный фасад на стальных колоннах в передней и западной части, дополненный консольно выступающими выносами крыши протяжённостью около 1,7 м. Ранее проект в течение двух-трёх лет застрял у другого проектировщика конструкций, прежде чем С. А. Мохсени (Aseman Engineering) в начале 2026 года принял на себя статические расчёты.
Самой технически сложной частью был фундамент: здание стоит на 25-сантиметровой плавающей плите перекрытия с ленточными фундаментами по периметру, которая имеет упругое основание на уплотнённой грунтовой подушке. Усиливающие элементы стены расположены децентрализованно и асимметрично: массивные кирпичные стены находятся исключительно в задней части здания, тогда как полностью остеклённый фасад удерживается только шарнирно опёртыми стальными колоннами. Кроме того, ленточные фундаменты смещены относительно расположенных выше стеновых нагрузок, вследствие чего возникающие моменты уже не могут быть учтены упрощёнными методами.
Модель КЭ для упругого основания и асимметричного усиления

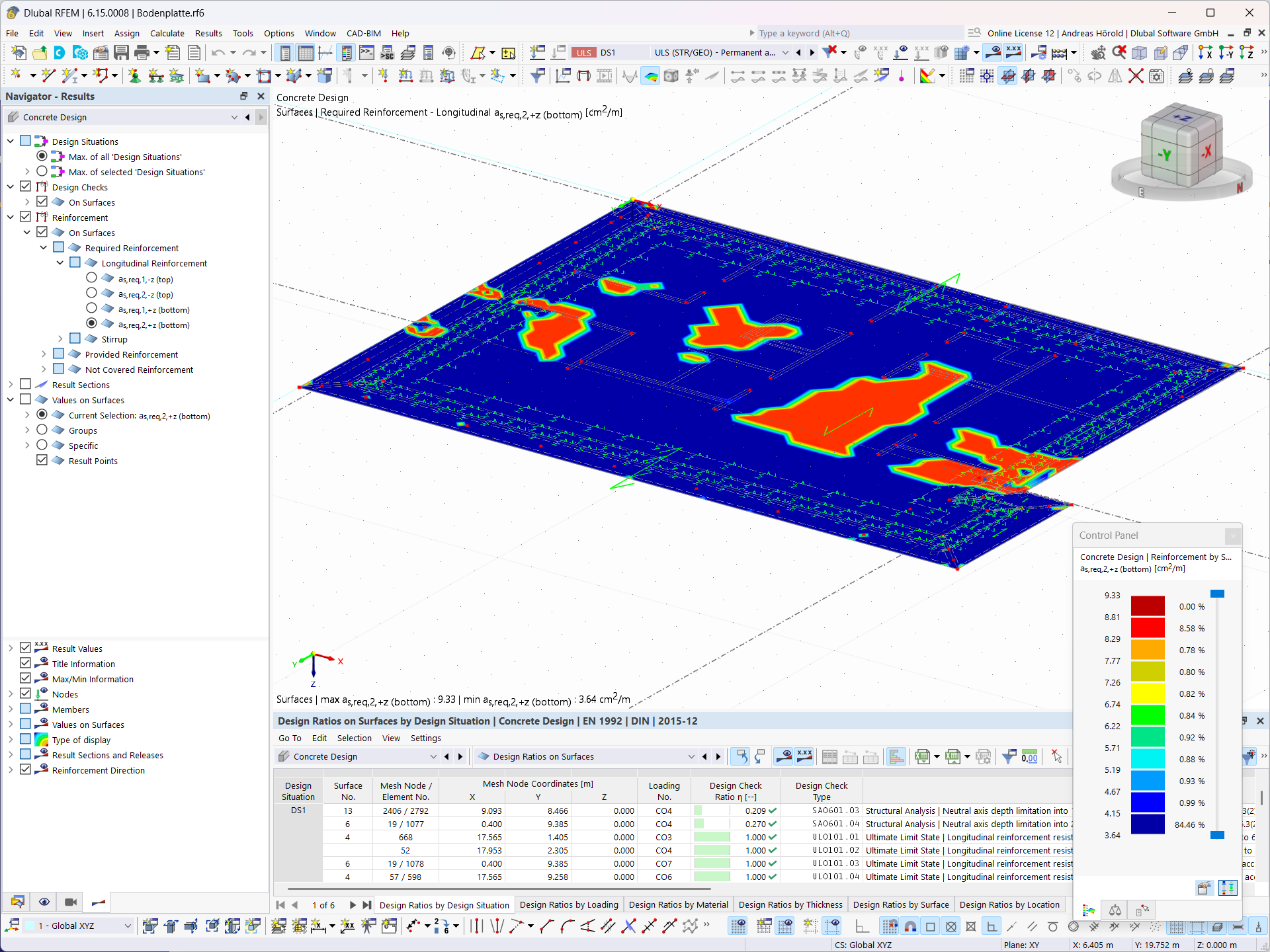

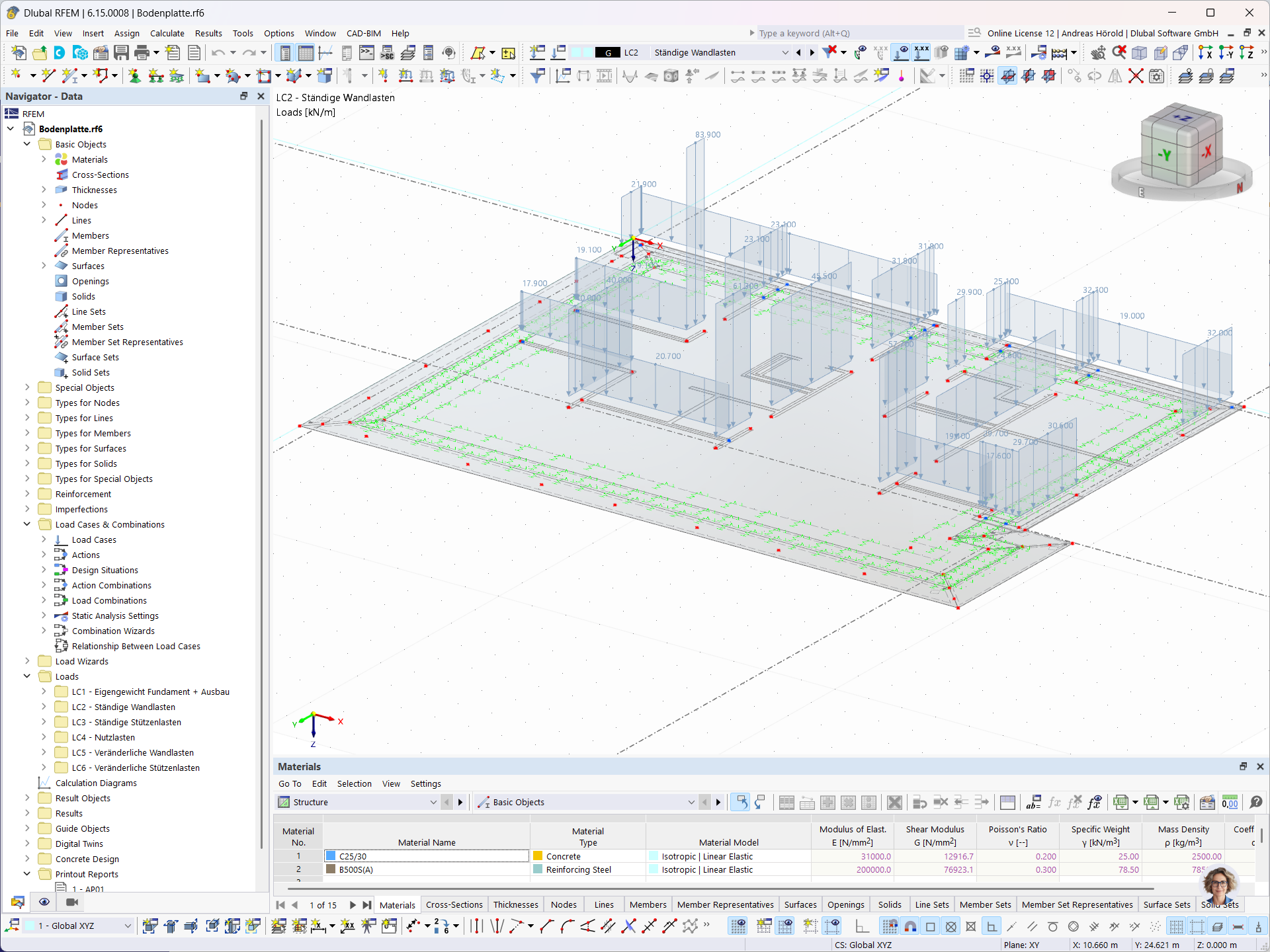

Мохсени смоделировал плиту перекрытия в RFEM 6 как полную континуальную модель конечных элементов и импортировал план участка архитектурного бюро непосредственно как слой фона DXF. Он задал дифференцированные значения основания — около 2 МН/м³ под грунтовой подушкой по сравнению с более жёстким основанием под ленточными фундаментами — и смоделировал передние стальные колонны как чисто вертикальные опоры. На основе определённых внутренних сил плита была напрямую армирована с помощью аддона «Расчёт железобетонных конструкций», без ручного переключения между программой КЭ и инструментом расчёта.
Преимущества использования Dlubal Software
- Надёжный расчёт КЭ сложных фундаментов — упругое основание, смещённые ленточные фундаменты и асимметричная передача нагрузок могут быть корректно учтены только с помощью настоящей модели конечных элементов.
- Дифференцированное основание для реалистичного опирания — различные значения основания для грунтовой подушки и ленточных фундаментов отображают фактические условия грунтового основания.
- Сквозной рабочий процесс вплоть до арматуры — аддон «Расчёт железобетонных конструкций» принимает внутренние силы и деформации непосредственно из модели конечных элементов.
- Полностью интегрированные аддоны — все аддоны интегрированы непосредственно в RFEM 6, что является большим преимуществом по сравнению с RFEM 5.
