Una cimentación complicada para una vivienda unifamiliar con cubierta de madera contralaminada

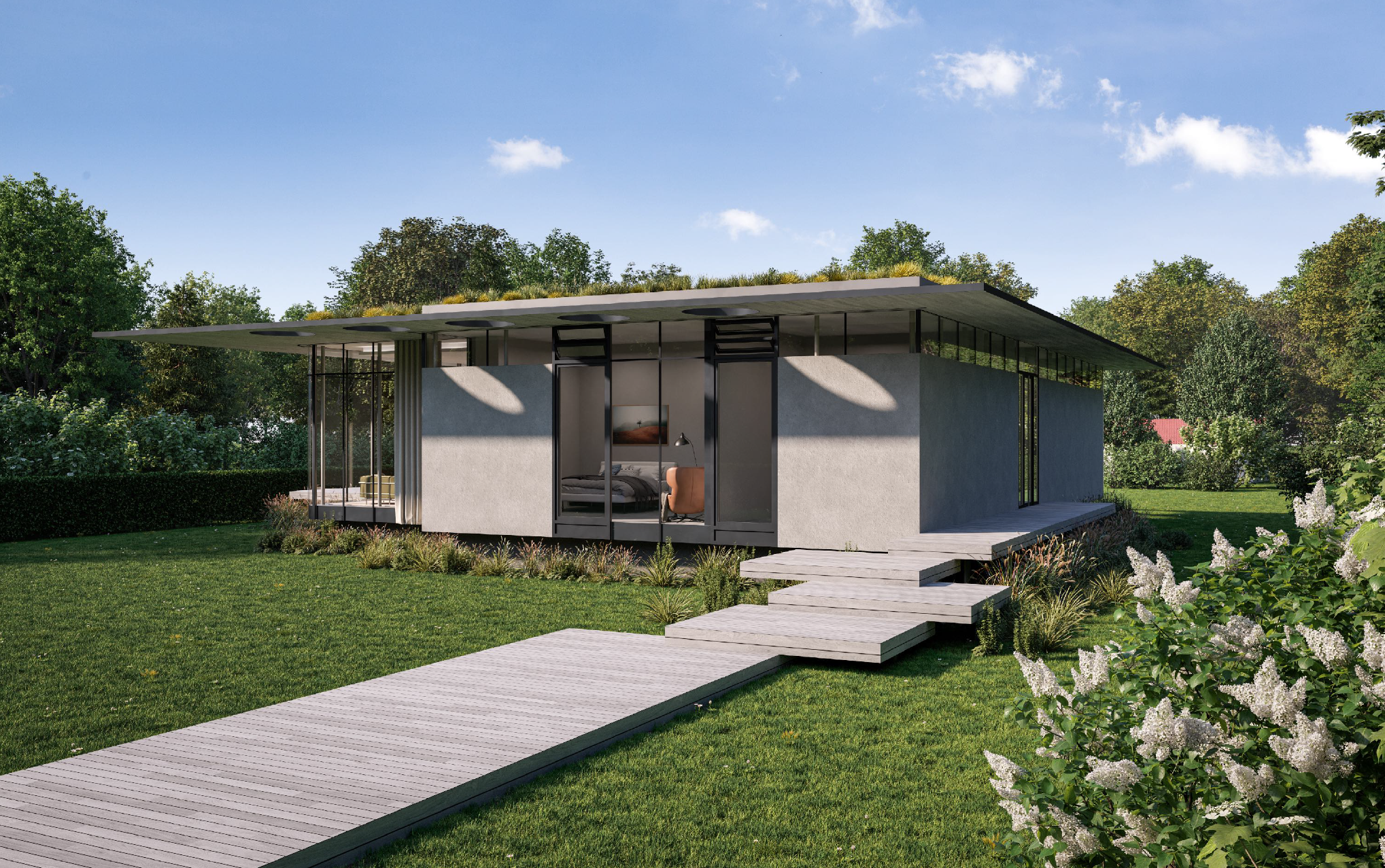

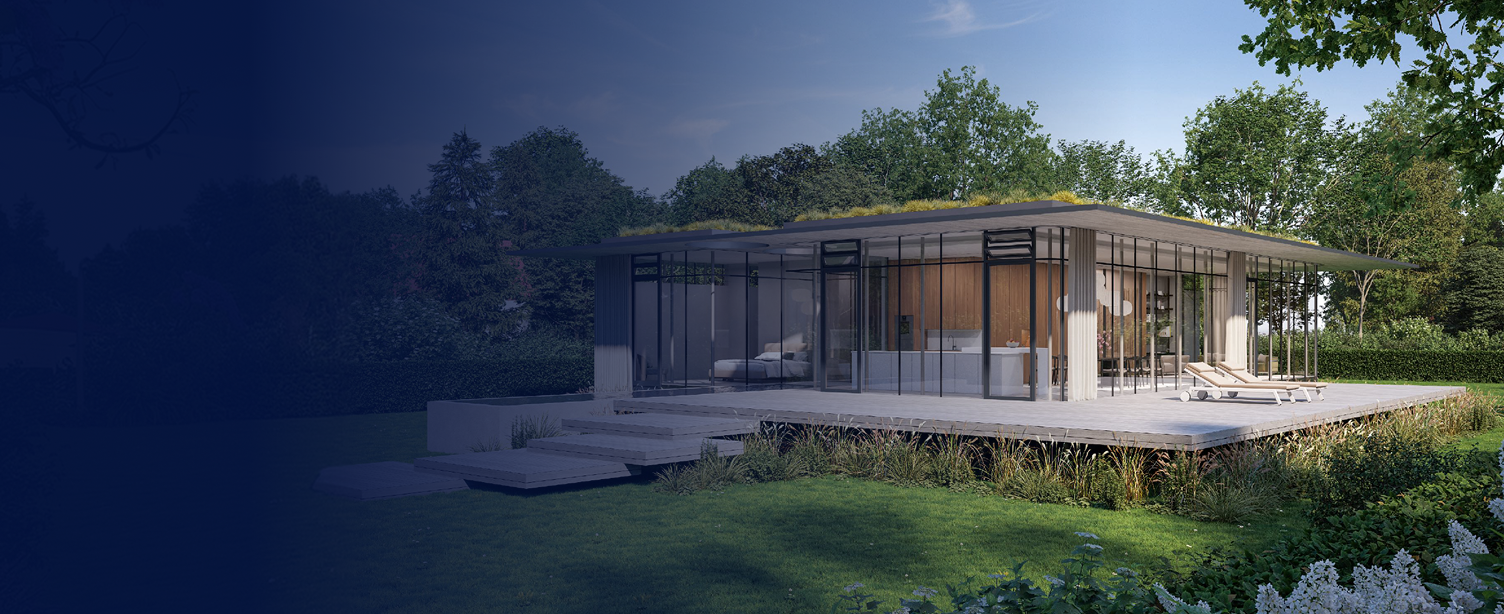

Para una vivienda unifamiliar de una sola planta en Brandis, cerca de Leipzig, la oficina de arquitectura STUDIO RALF HUG GmbH diseñó una cubierta de madera contralaminada con extensa azotea verde y sistema fotovoltaico, así como una fachada de vidrio sobre pilares de acero en la zona frontal y occidental, complementada con voladizos de la cubierta de aproximadamente 1,7 m. El proyecto se había estancado durante dos o tres años con otro ingeniero de estructuras antes de que S. A. Mohseni (Aseman Engineering) asumiera el cálculo estructural a principios de 2026.
La parte técnicamente más exigente era la cimentación: el edificio se apoya sobre una losa de cimentación flotante de 25 cm de espesor con cimentaciones corridas perimetrales, apoyada de forma elástica sobre una capa de suelo compactado. Los elementos de pared de rigidización están dispuestos de forma descentralizada y asimétrica: los muros de fábrica macizos se encuentran únicamente en la parte trasera del edificio, mientras que la fachada frontal, completamente acristalada, se sostiene únicamente mediante pilares de acero con apoyo articulado. Además, las cimentaciones corridas están desplazadas respecto a las cargas de pared superiores, por lo que los momentos resultantes ya no pueden capturarse con enfoques simplificados.
Un modelo de elementos finitos para cimentación elástica y rigidización asimétrica

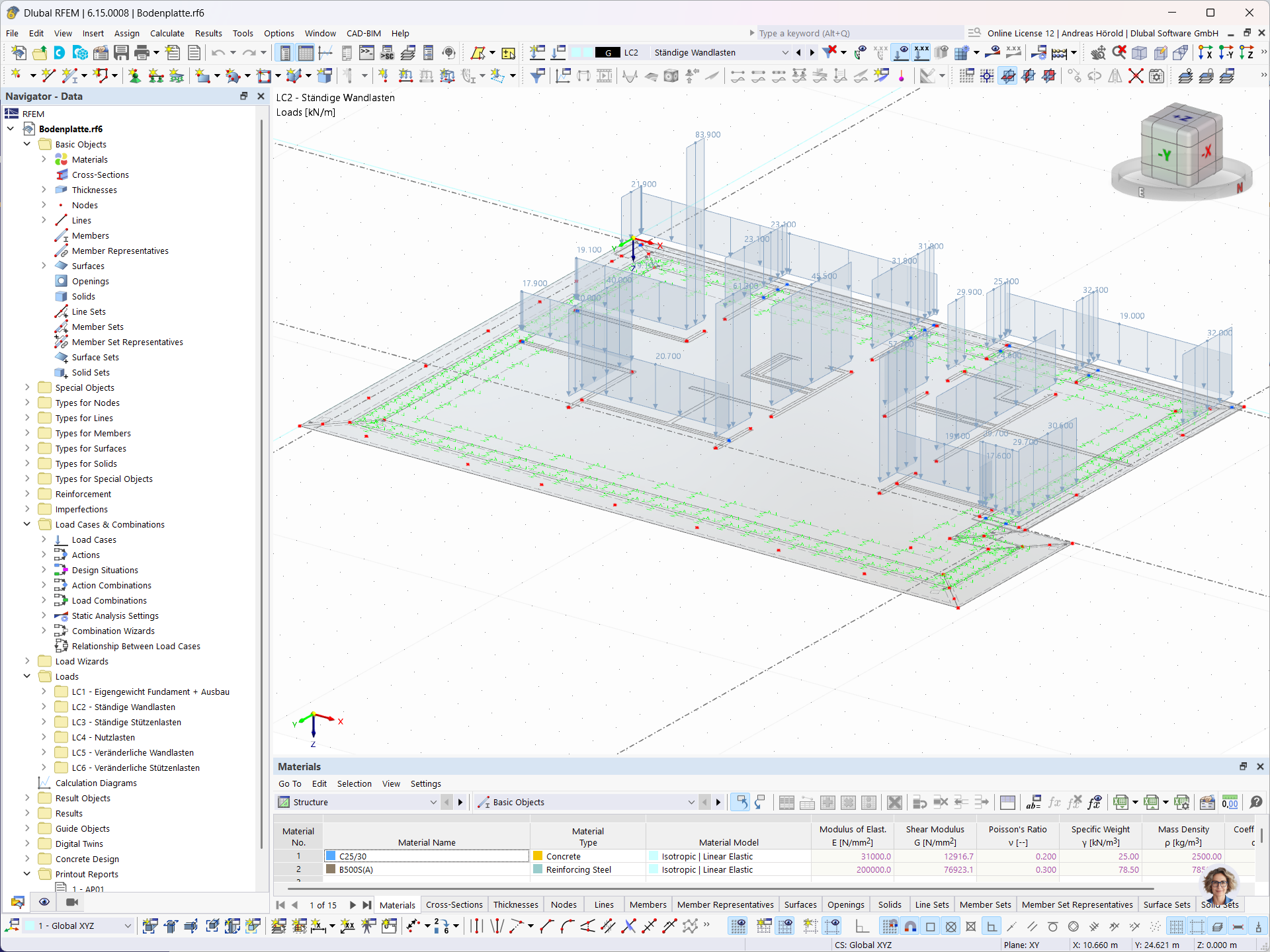

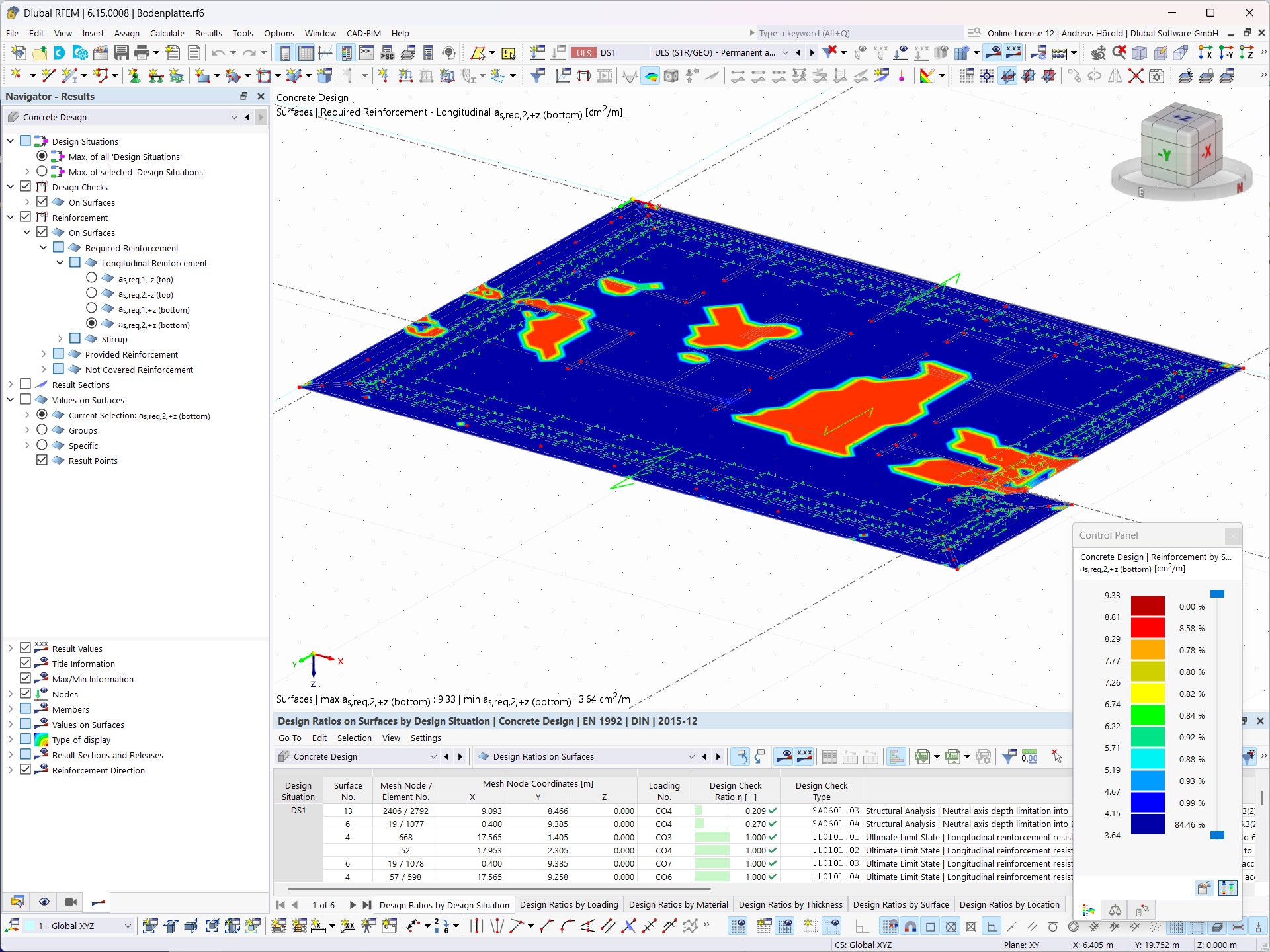

Mohseni modeló la losa de cimentación en RFEM 6 como un modelo de elementos finitos superficial completo e importó directamente el plano de planta de la oficina de arquitectura como capa de fondo DXF. Asignó valores de apoyo elástico diferenciados (aproximadamente 2 MN/m³ bajo la capa de suelo frente a un apoyo más rígido bajo las cimentaciones corridas) y representó los pilares de acero frontales como apoyos verticales simples. Sobre la base de los esfuerzos internos determinados, la losa se armó directamente con el complemento Cálculo de hormigón, sin cambio manual entre el programa de elementos finitos y el módulo de cálculo.
Ventajas del uso de Dlubal Software
- Cálculo fiable por elementos finitos de cimentaciones complicadas – La cimentación elástica, las cimentaciones corridas desplazadas y la transmisión de cargas asimétrica solo pueden capturarse correctamente con un verdadero modelo de elementos finitos.
- Apoyo elástico diferenciado para una modelización realista – Los diferentes valores de apoyo para la capa de suelo y las cimentaciones corridas representan las condiciones reales del subsuelo.
- Flujo de trabajo continuo hasta la armadura – El complemento Cálculo de hormigón toma directamente los esfuerzos internos y las deformaciones del modelo de elementos finitos.
- Complementos completamente integrados – Todos los complementos están integrados directamente en RFEM 6, una gran ventaja frente a RFEM 5.
