单户住宅与正交胶合木屋面的复杂地基

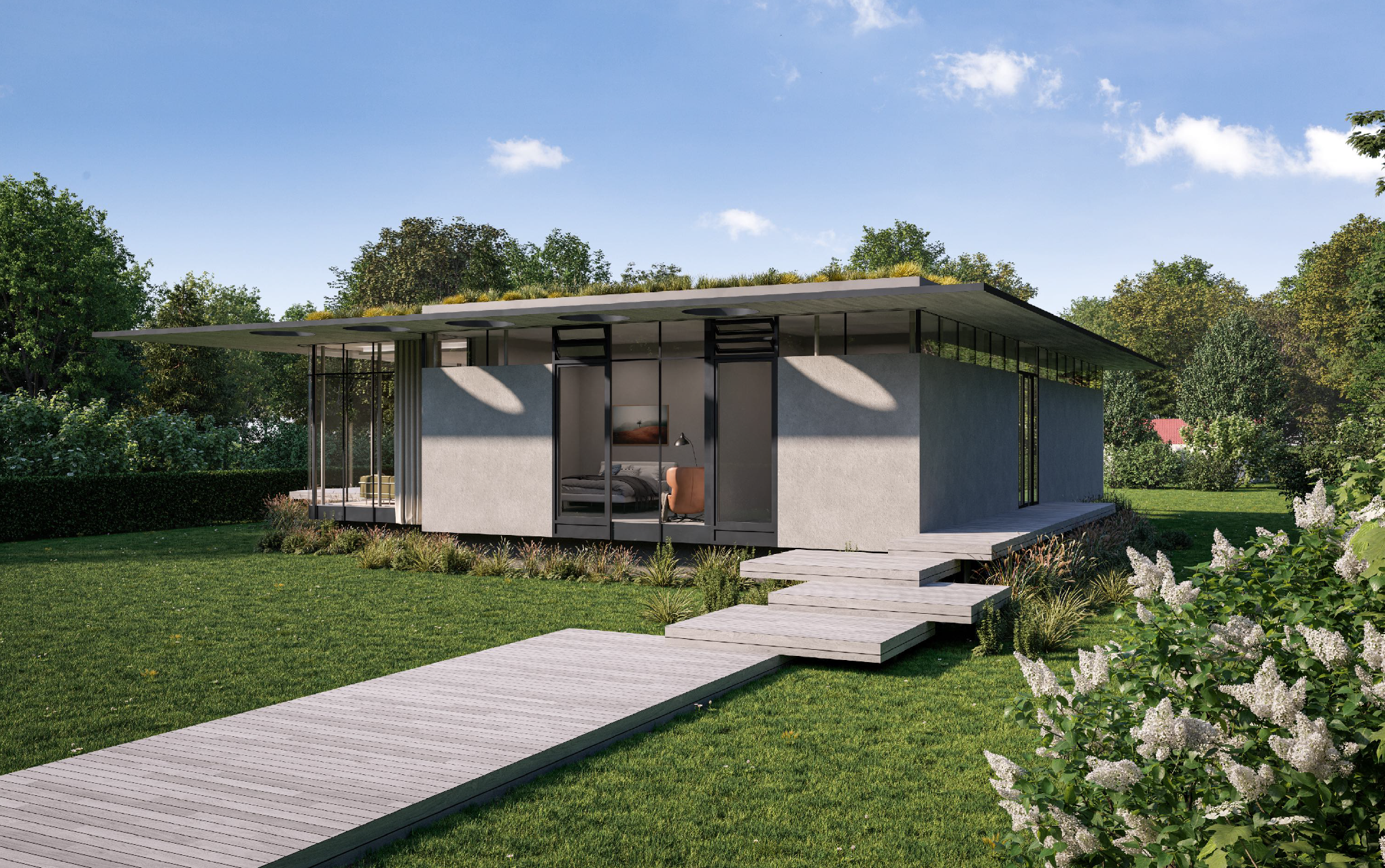

位于莱比锡附近布兰迪斯的一栋单层单户住宅，由建筑事务所 STUDIO RALF HUG GmbH 设计了带大面积绿化屋面和光伏系统的正交胶合木屋面，并在建筑前部和西侧采用钢柱支撑的玻璃幕墙，配以约 1.7 m 悬挑的挑檐。该项目此前在另一位结构设计师手中停滞了两到三年，直到 2026 年初由 S. A. Mohseni（Aseman Engineering）接手结构计算。
技术上最具挑战性的部分是地基：建筑位于一块 25 cm 厚的悬浮楼板上，四周为条形基础，并通过压实土垫层实现弹性地基。起支撑作用的墙单元呈分散且不对称布置：砌体墙仅设置在建筑后部，而完全玻璃化的前侧仅由铰接钢柱支撑。此外，条形基础与上方墙体荷载错位布置，因此产生的弯矩无法再用简化方法进行计算。
用于弹性地基和不对称支撑的有限元模型

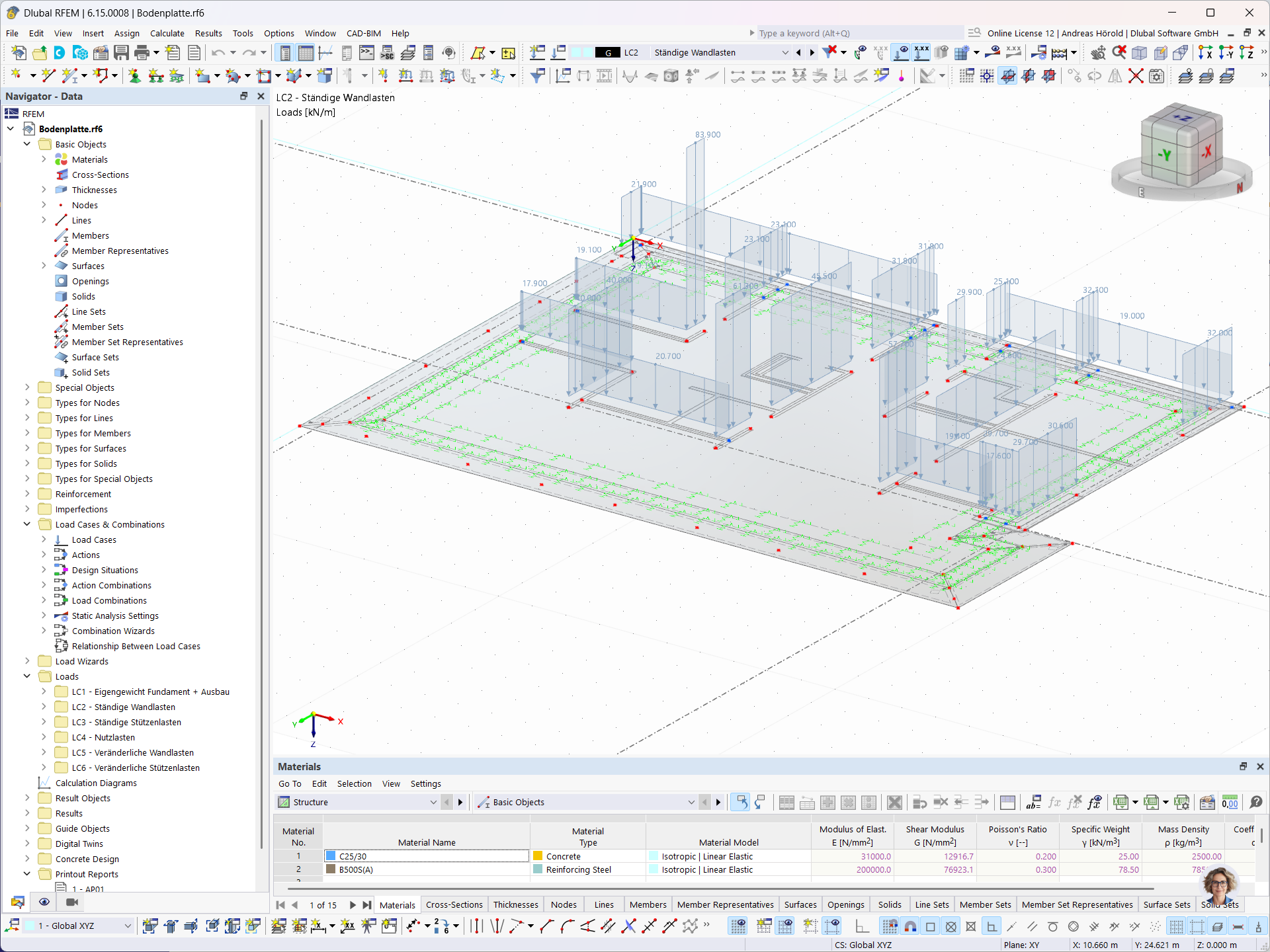

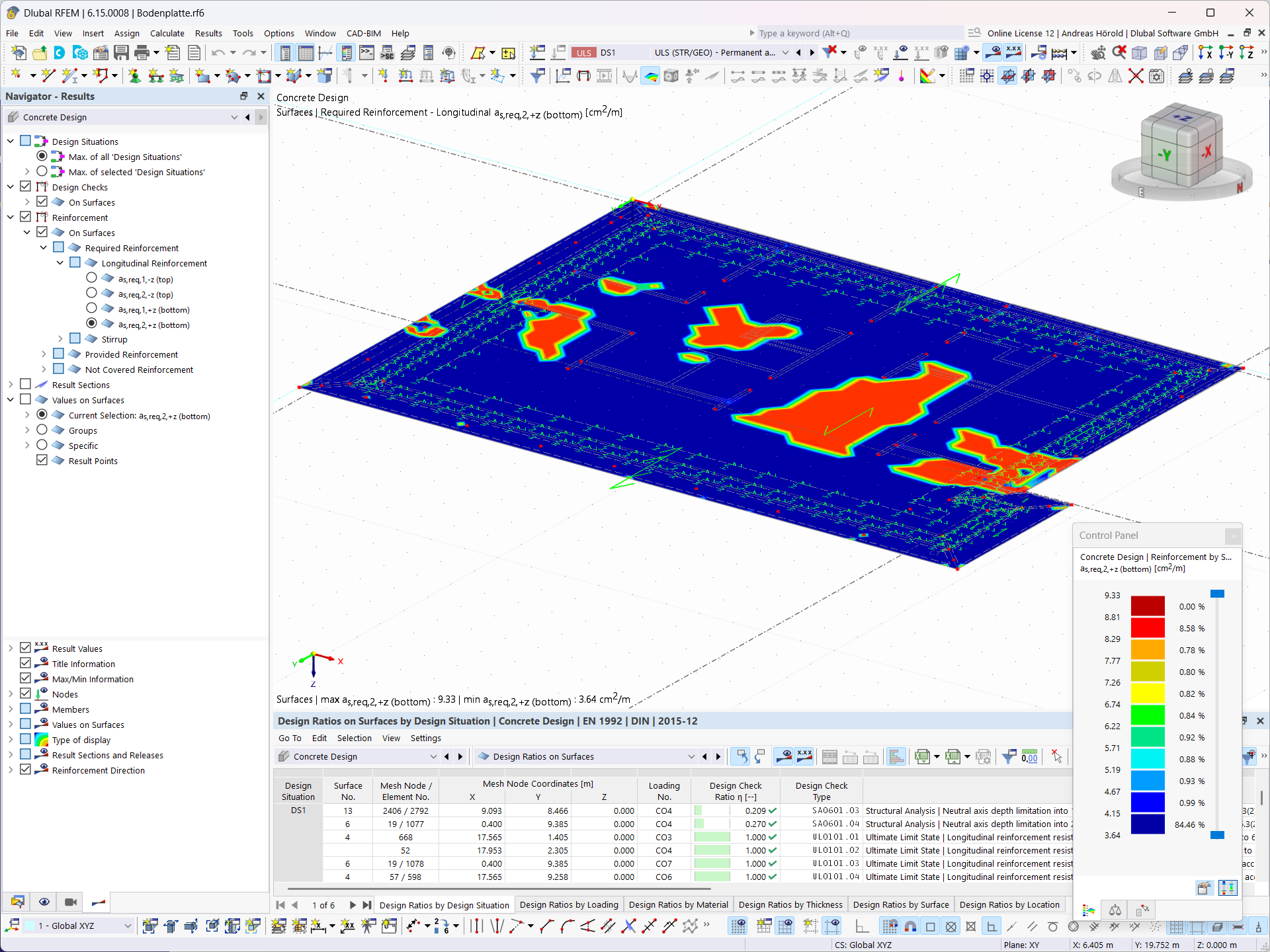

Mohseni 在 RFEM 6 中将楼板建模为完整的面状有限元模型，并将建筑事务所的平面图直接作为 DXF 背景图层导入。他指定了差异化的地基参数——土垫层下方约为 2 MN/m³，而条形基础下方则采用刚度更大的地基——并将前侧钢柱建模为纯竖向支座。根据计算得出的内力，直接使用混凝土设计模块对楼板进行配筋，无需在有限元程序与设计工具之间手动切换。
使用 Dlubal 软件的优势
- 复杂地基的可靠有限元计算 – 弹性地基、错位条形基础和不对称导荷虚面只有借助真正的有限元模型才能准确掌握。
- 差异化地基实现符合实际的支承 – 土垫层和条形基础采用不同的地基参数，反映真实的地基条件。
- 直到配筋的连续工作流程 – 混凝土设计模块直接从有限元模型中读取内力和变形。
- 完全集成的模块 – 所有模块均直接集成在 RFEM 6 中，相比 RFEM 5 具有巨大优势。
