Náročný základ pro rodinný dům s střechou z CLT panelů

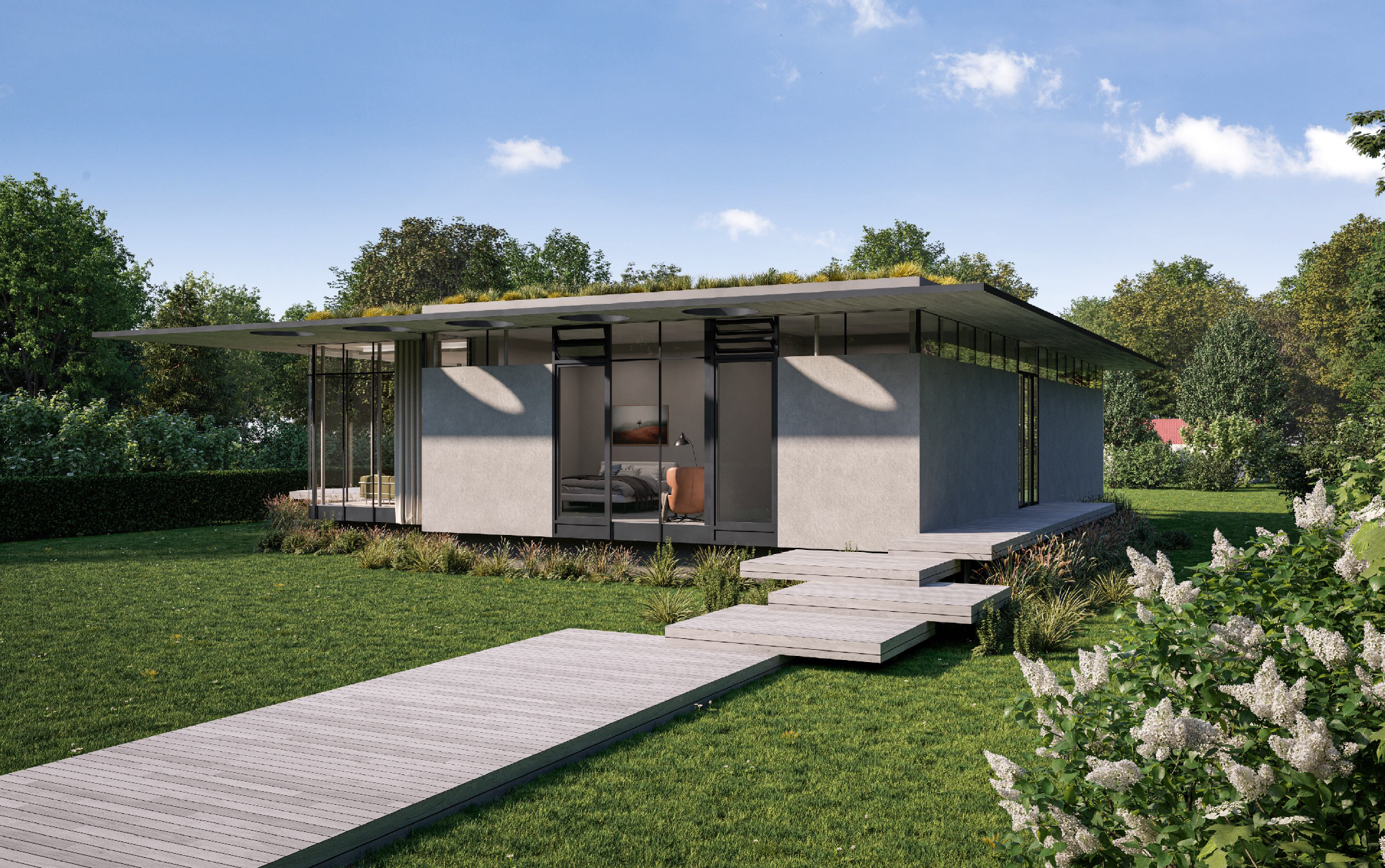

Pro jednopodlažní rodinný dům v Brandis u Lipska navrhla architektonická kancelář STUDIO RALF HUG GmbH střechu ze Brettsperrholzu s rozsáhlou zelenou střechou a fotovoltaickým systémem, dále skleněnou fasádu na ocelových sloupech v přední a západní části, doplněnou o asi 1,7 m vyčnívající střešní přesahy. Projekt se předtím dva až tři roky potácel u jiného projektanta nosných konstrukcí, než převzal počátkem roku 2026 statické zpracování S. A. Mohseni (Aseman Engineering).
Technicky nejnáročnější částí byl základ: Budova stojí na 25 cm silné, plovoucí základové desce s obvodovými pásovými základy, která je přes zhutněnou půdní vrstvu elasticky podložena. Vyztužující stěnové prvky jsou rozmístěny decentně a asymetricky: Masivní zděné stěny se nacházejí výhradně v zadní části budovy, zatímco zcela prosklená přední strana je podepřena pouze kloubově uloženými ocelovými sloupy. Pásové základy jsou navíc posunuty vůči nadložním zatížením stěn, takže vzniklé momenty již nelze zachytit zjednodušenými přístupy.
Model konečných prvků pro elastický základ a asymetrické vyztužení

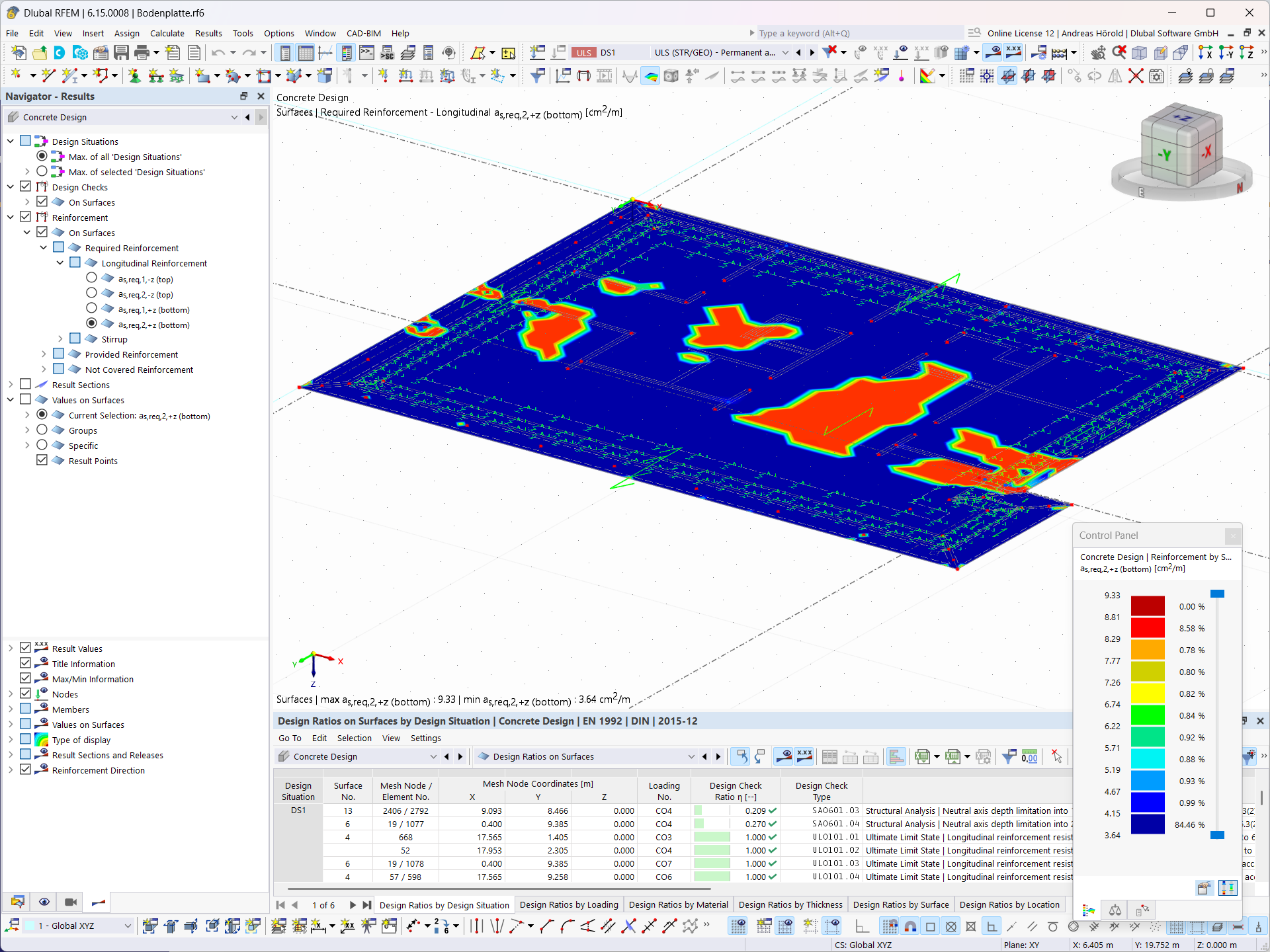

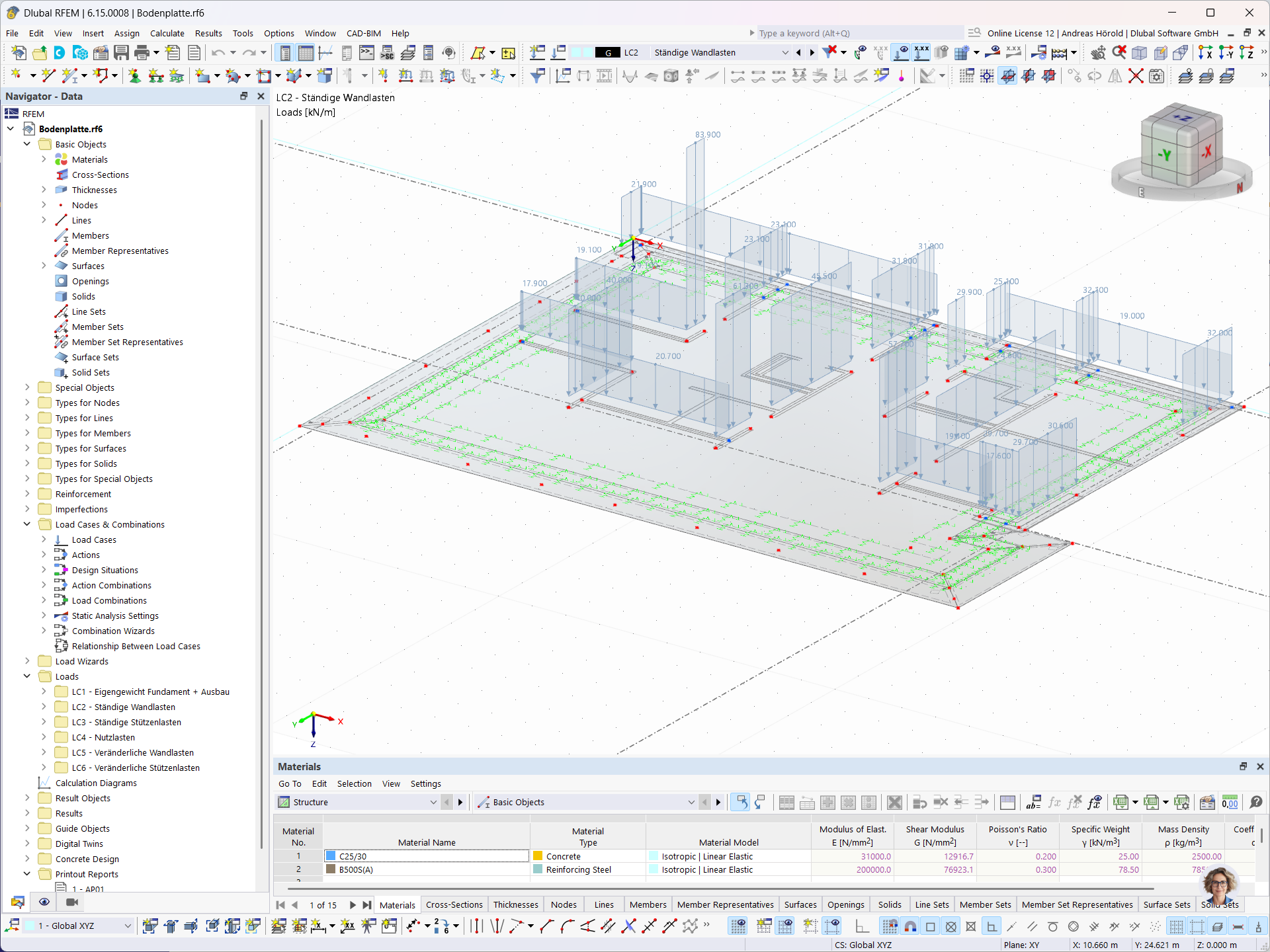

Mohseni modeloval základovou desku v RFEM 6 jako kompletní plošný model konečných prvků a importoval půdorys od architektonické kanceláře přímo jako DXF hladinu na pozadí. Přiřadil diferencované hodnoty podloží – přibližně 2 MN/m³ pod půdní vrstvou oproti tuhému podloží pod pásovými základy – a znázornil přední ocelové sloupy jako čistá svislá ložiska. Na základě stanovených vnitřních sil byla deska přímo vyztužena pomocí Addonu Posouzení železobetonových konstrukcí, bez ručního přechodu mezi programem konečných prvků a nástrojem na posouzení.
Výhody použití Dlubal Software
- Spolehlivý výpočet náročných základů metodou konečných prvků – Elastický základ, posunuté pásové základy a asymetrický přenos zatížení lze čistě zachytit pouze skutečným modelem konečných prvků.
- Diferencované podloží pro realistické uložení – Různé hodnoty podloží pro půdní vrstvu a pásové základy odrážejí skutečné poměry zemin.
- Průběžný pracovní postup až po výztuž – Addon Posouzení železobetonových konstrukcí přebírá vnitřní síly a deformace přímo z modelu konečných prvků.
- Plně integrované Addony – Všechny Addony jsou přímo integrovány v RFEM 6, což je velká výhoda oproti RFEM 5.
