Estructura

Cortes

Cortes como objetos auxiliares permiten realizar cortes planos o en forma de caja a través del modelo estructural. Son útiles para analizar áreas parciales, comprobar la distribución de cargas o representar los resultados de determinados planos. También son muy prácticos para crear representaciones de planos y detalles para Planos de dibujo.

Información

Los cortes facilitan la representación de objetos, las Secciones de resultados la evaluación de resultados.

Activo

La casilla de verificación en la sección superior derecha controla si el corte está activado y es efectivo en la ventana de trabajo. También con el botón Aceptar y activar puede activar la visualización del corte nuevo (o seleccionado).

Información

Solo puede estar activo un corte a la vez.

Categorías

En esta sección, defina el tipo de corte y establezca los parámetros.

Tipo de corte

Se pueden realizar dos tipos diferentes de cortes. Seleccione la entrada correspondiente en la lista.

Tipo de corte Descripción
Plano simple Plano de corte en el modelo
Caja "Caja" rectangular en un área del modelo

Los demás parámetros se adaptan al tipo de corte y al tipo de definición.

Tipo de definición

La lista ofrece varias posibilidades para describir geométricamente el plano del corte o la caja.

Si dispone el corte paralelo al plano de un sistema de coordenadas, el punto central del corte o caja se coloca automáticamente en el centro del modelo de este plano. En la definición mediante puntos, ángulos o vectores, con el primer punto se define el centro del plano de corte. En una caja, el punto central de la caja se coloca automáticamente en el centro del modelo en esta área.

Puede especificar las coordenadas de los puntos o los ángulos de rotación en las secciones de la derecha. Con el botón Seleccionar individualmente existe la posibilidad de definir los puntos gráficamente en la ventana de trabajo.

Paralelo a

Esta categoría se muestra cuando el corte se define en un plano del sistema de coordenadas. Seleccione en la lista el plano del sistema de coordenadas global o definido por el usuario al que el plano de corte es paralelo.

Dirección

La dirección determina si el corte se dispone positivo o negativo con respecto al plano o plano base de la caja. Según la especificación, los objetos se representan por encima o por debajo del corte. La representación también está influenciada por la configuración en la categoría 'Visualización del modelo'.

Consejo

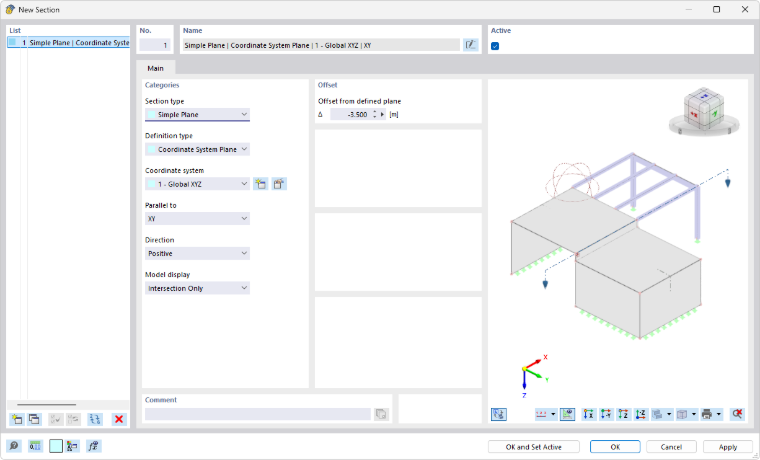

La dirección resulta de la orientación del eje perpendicular al plano. Puede comprobar la dirección de corte activando la vista previa del modelo con el botón Vista del modelo en el gráfico del diálogo (ver imagen Nuevo corte).

Visualización del modelo

En la lista puede especificar qué objetos del modelo son capturados por el corte.

Visualización del modelo Descripción
Solo intersección Representa solo objetos que se encuentran exactamente en el plano del corte, todos los demás objetos transparentes
Recortado por corte Representa todos los objetos por encima o por debajo del plano o dentro de la caja, todos los demás objetos transparentes
Modelo completo Muestra todos los objetos en representación completa, no transparente
Información

Los objetos fuera del corte siempre se representan de forma transparente, incluso si la opción 'Mostrar objetos ocultos en segundo plano' está desactivada.

Desviación

En la sección de la derecha, especifique la distancia del corte desde el plano de origen. En un plano simple, este es el plano del sistema de coordenadas global o local, en una caja, el plano base de la caja rectangular.

Consejo

También puede definir la desviación gráficamente en la ventana de trabajo desplazando el plano con uno de los puntos de agarre (ver imagen Ajustar el tamaño de la caja con puntos de agarre).

Ejemplo: definir caja

Se recomienda el siguiente procedimiento para crear un corte en forma de caja:

  1. Abra el diálogo Nuevo corte.
  2. Seleccione el tipo de corte Caja.
  3. Compruebe que la opción de visualización del modelo Recortado por corte esté preestablecida.
  4. Especifique el tipo de definición (para el ejemplo: 3 puntos).
  5. En la sección Punto de origen a la derecha, haga clic en el botón Auswählen drei .
  6. En la ventana de trabajo, defina el plano base de la caja haciendo clic sucesivamente en tres puntos en este plano.
  7. En el diálogo, haga clic en el botón Aceptar y activar .
  8. En la ventana de trabajo, ahora puede ajustar el área con los puntos de agarre.

Los puntos de agarre tienen las siguientes funciones:

Esquinas: Cambiar la altura de la caja en dirección positiva o negativa (arriba/abajo)
Corte: desplazar tamaño de caja Centros: Cambiar el tamaño de la caja en las direcciones del plano (izquierda/derecha, delante/detrás)
