El diálogo 'Configuración de la malla' gestiona las especificaciones generales para la generación de la malla de elementos finitos. Puede abrir este diálogo mediante la entrada Configuración de la malla en el menú Calcular o con el botón de lista
.
General

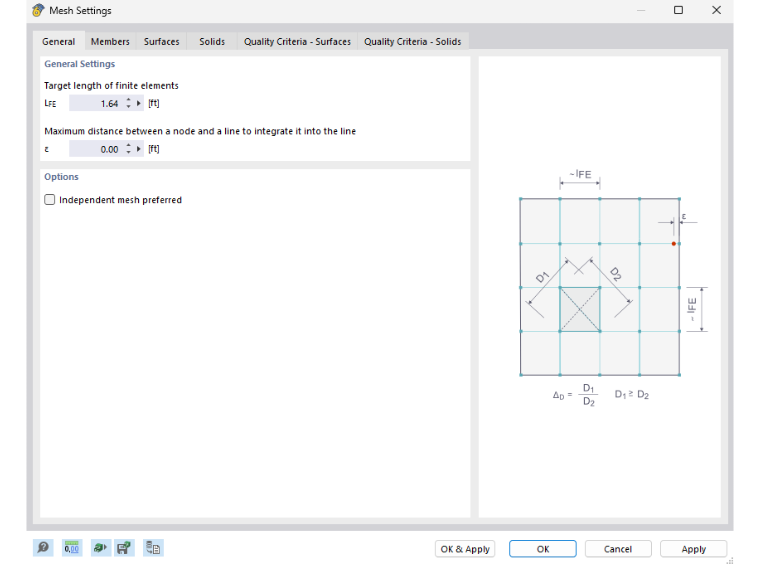

En la pestaña General, puede ajustar el tamaño de malla estándar que RFEM utiliza para la generación de la malla de elementos finitos.
Configuración general
La 'Longitud objetivo de los elementos finitos' controla con qué tamaño de malla se genera la malla de elementos finitos. Cuanto más corta es la longitud de EF, más fina es la malla y, por regla general, más precisos son los resultados. Sin embargo, también aumentan el volumen de datos y el tiempo de cálculo, ya que se deben resolver ecuaciones adicionales para cada nudo de EF adicional. Una malla fina también conduce a que los efectos de singularidad se manifiesten con mayor intensidad.
En condiciones de contorno especiales (por ejemplo, el mismo número de nudos a corta distancia en bordes de superficie opuestos), es posible que el algoritmo de mallado ignore la longitud objetivo y, en su lugar, genere una malla regular.
La 'Distancia máxima entre un nudo y una línea' indica la distancia de un nudo a una línea a la que se integra automáticamente en la línea. Si la distancia del nudo es mayor que este valor límite, RFEM crea un nuevo nudo de EF.
Opciones
La casilla de verificación 'Preferir mallas independientes' permite generar mallas de EF específicas para superficies o sólidos con objetos integrados. De este modo, por ejemplo, en el caso de una losa sobre un macizo de suelo, el sólido del macizo de suelo se puede representar con una malla de EF más gruesa que la losa. De esta manera, el número de elementos finitos se reduce considerablemente.
Barras

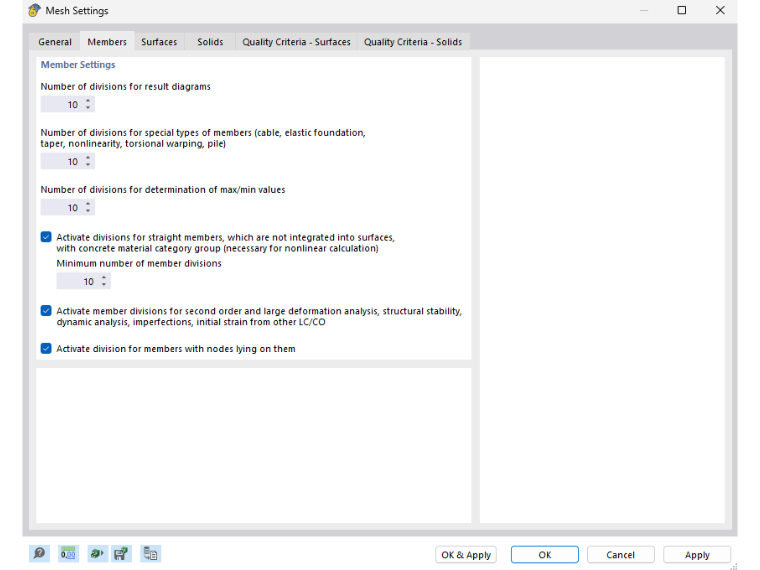

La pestaña Barras controla cómo se genera la malla de EF en las barras.
Si es necesario, puede ajustar el 'Número de divisiones' para los diagramas de resultados, para tipos de barras especiales y para la determinación de valores extremos. Si aumenta las divisiones, obtiene un diagrama de resultados refinado. Sin embargo, en la mayoría de los casos, la configuración predeterminada es suficiente.
El valor de 'Divisiones para diagramas de resultados' influye en el diagrama de resultados gráfico de las barras que no tienen otra división de malla de EF, por ejemplo, mediante un refinamiento de malla de EF o una superficie conectada. Con una división de 10, la longitud de la barra más larga en el sistema se divide por 10. Con esta longitud de división relacionada con el sistema, se determinan los diagramas de resultados gráficos en los puntos intermedios para cada barra.
Las 'Divisiones para barras rectas con categoría de material Hormigón' influyen en el cálculo no lineal de hormigón armado de barras en estado fisurado. De este modo, el complemento Cálculo de hormigón puede, entre otras cosas, determinar la rigidez (sin fisurar/fisurada) en cada elemento finito para el análisis de deformación.
La opción 'Activar divisiones de barras para análisis de grandes deformaciones, estabilidad de la estructura, análisis dinámico' permite dividir también las vigas mediante nudos intermedios para análisis según análisis de grandes deformaciones o con respecto a la estabilidad y la dinámica y, por lo tanto, capturarlas con una mayor precisión. Aquí se aplica el número de divisiones para 'tipos de barras especiales' (segundo campo de entrada arriba).
Con la opción 'División mediante nudos situados en las barras', se generan nudos de EF en las posiciones de la barra donde otras barras están conectadas a la barra, pero no tienen conexión con la barra.
Superficies
La pestaña Superficies controla cómo se genera la malla de EF en las superficies.
Los resultados más precisos se determinan para elementos finitos que se aproximan a un cuadrado. En un cuadrado, la relación de las diagonales D1/D2 = 1. Como 'Relación máxima de diagonales de cuadriláteros de EF' está preestablecido el valor límite ΔD de esta relación de diagonales con 1.8. Si reduce el valor, se crearán más elementos triangulares. Un valor demasiado alto, a su vez, conduce a que se generen elementos con ángulos muy agudos u obtusos. Esto puede provocar problemas numéricos.
Una superficie curva se cubre en la malla de EF mediante elementos planos. El ángulo de inclinación α define la 'Inclinación máxima de un elemento cuadrangular individual fuera del plano'. Este valor describe el ángulo entre las normales de dos elementos (ver imagen Ángulo de inclinación α). Si se supera el ángulo de inclinación permitido, se realiza una subdivisión en elementos triangulares.
La función 'Refinamiento de malla a lo largo de las líneas' para modelos de superficies del tipo '2D | XY | Losa' aún está en desarrollo.
Con la opción 'Integrar objetos no utilizados en superficies', puede generar nudos de EF también en objetos que no tienen otra función para una superficie (por ejemplo, nudos libres sin apoyo o carga, líneas constructivas en superficies). Esta función está desactivada de forma predeterminada para que los objetos estáticamente insignificantes no distorsionen la malla de EF.
Puede influir en la 'Forma de los elementos finitos' mediante tres campos de selección:
- Triángulos y cuadriláteros: configuración estándar
- Solo triángulos: variante si los cuadriláteros conducen a una malla muy distorsionada
- Solo cuadriláteros: opción para una mayor precisión de resultados
Tiene más opciones de control con las casillas de verificación 'Generar cuadrados iguales donde sea posible' y 'Triángulos para membranas'.

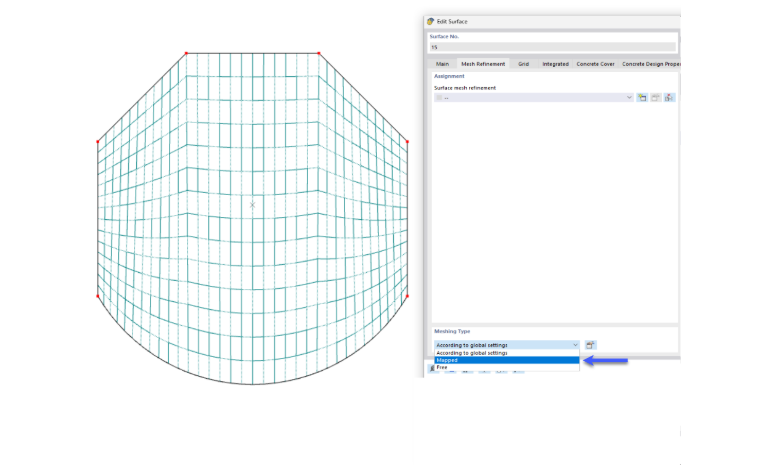

Con la opción 'Malla de EF alineada', RFEM intenta adaptar la malla de EF a las líneas de contorno de las superficies. Puede definir este tipo de generación de malla de EF por separado para cada superficie (diálogo 'Editar superficie', pestaña 'Refinamiento de malla').
Una malla alineada se forma exclusivamente a partir de cuadriláteros. En general, una malla alineada proporciona resultados "más precisos". Dado que también hay menos incógnitas en el sistema de ecuaciones, se recomienda este método para la generación de la malla.
Sólidos

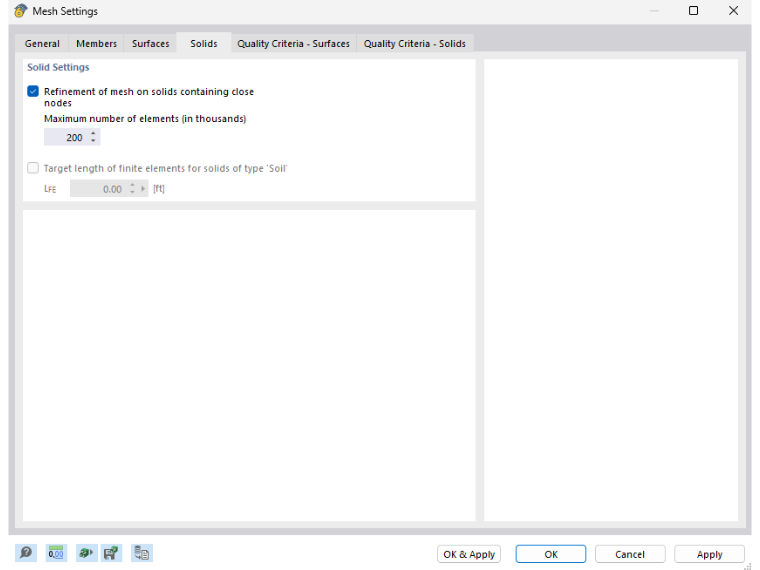

La pestaña Sólidos controla cómo se genera la malla de EF en los sólidos.
Si activa el 'Refinamiento de malla en sólidos con nudos cercanos', RFEM realiza un refinamiento de malla para sólidos cuyos nudos están muy cerca entre sí. De esta manera, los nudos se capturan correctamente con la malla de EF. El tamaño de malla del sólido resulta de la distancia más pequeña entre los nudos.
El 'Número máximo de elementos' representa el límite superior de los elementos 3D generados.
La casilla de verificación 'Longitud objetivo de los elementos finitos para sólidos del tipo Suelo' es accesible cuando está activado el complemento Análisis geotécnico (se requiere licencia). Con ello puede especificar un tamaño de malla estándar específico LFE para macizos de suelo y generar mallas de sólidos más gruesas sin "refinamientos de malla".
Criterios de calidad - Superficies

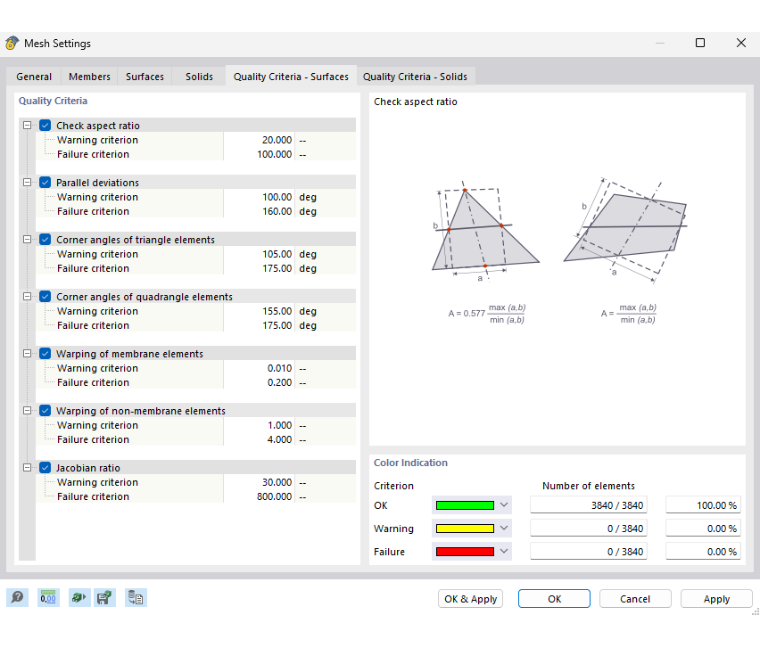

La pestaña Criterios de calidad - Superficies gestiona las especificaciones de calidad para la generación de los elementos 2D.
Criterios de calidad
En esta sección se indican varios criterios que se verifican después de la generación de la malla de EF. Si desactiva un criterio, RFEM no realiza la comprobación correspondiente.
Para cada tipo de comprobación, puede definir a partir de qué valor existe un 'criterio de advertencia' y un 'criterio de fallo'.
Visualización de colores
Después de la generación de la malla de EF, se indica el 'Número de elementos' que cumplen los criterios de calidad y, en su caso, también aquellos en los que existe un problema. De esta manera puede evaluar la calidad de la malla de EF.

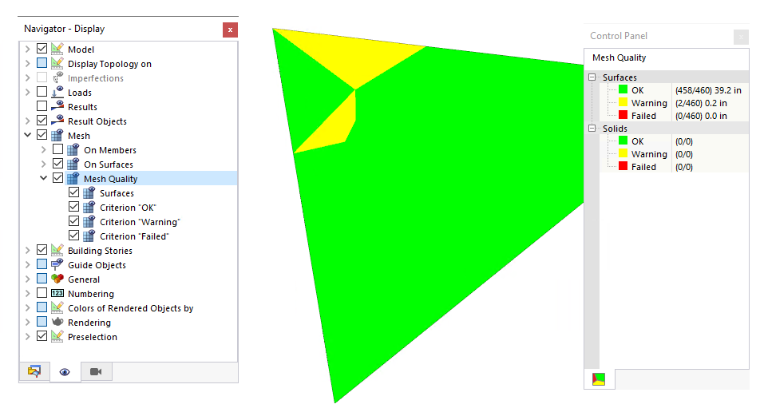

La calidad de la malla de EF también se puede comprobar en el modelo: active en el 'Navegador - Mostrar' la Calidad de la malla en la categoría 'Malla de EF'.
Criterios de calidad - Sólidos

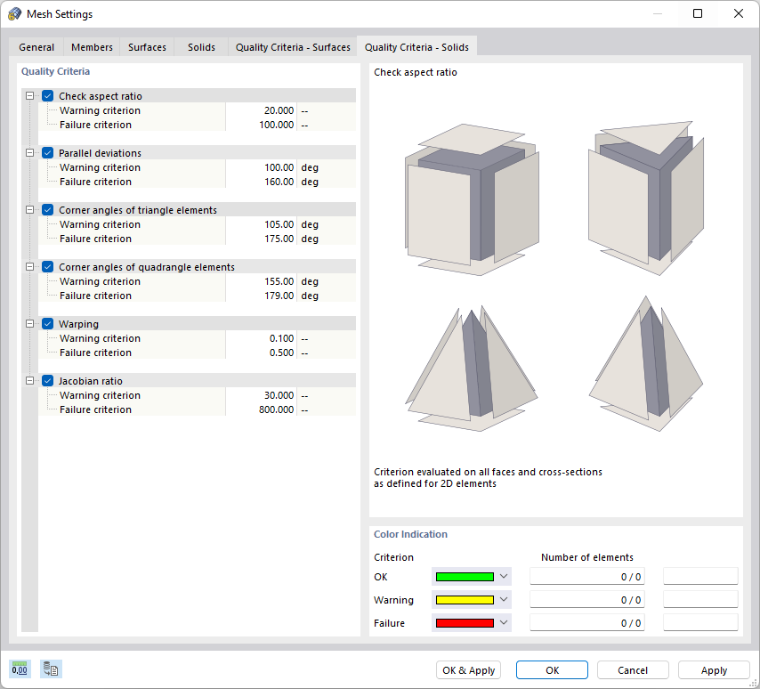

La pestaña Criterios de calidad - Sólidos gestiona las especificaciones de calidad para la generación de los elementos 3D.
Criterios de calidad
En esta sección se indican varios criterios que se verifican después de la generación de la malla de EF. Si desactiva un criterio, RFEM no realiza la comprobación correspondiente.
Para cada tipo de comprobación, puede definir a partir de qué valor existe un 'criterio de advertencia' y un 'criterio de fallo'.
Visualización de colores
Después de la generación de la malla de EF, se indica el 'Número de elementos' que cumplen los criterios de calidad y, en su caso, también aquellos en los que existe un problema. De esta manera puede evaluar la calidad de la malla de EF.
Simulación de viento
La pestaña Simulación de viento se muestra si en los datos base del modelo está activado el complemento 'Simulación de viento' para la simulación CFD RWIND.
Los parámetros se describen en el capítulo Configuración de la malla - Simulación de viento del manual de RWIND.
