Fusionar líneas/barras

Dos líneas o barras que se conectan entre sí pueden fusionarse ("fundirse") en una línea o una barra. El programa ofrece dos posibilidades.

Menú contextual de nudos

Haga clic con el botón derecho del ratón en el nudo común. En el menú contextual del nudo, seleccione la función Eliminar nudo.

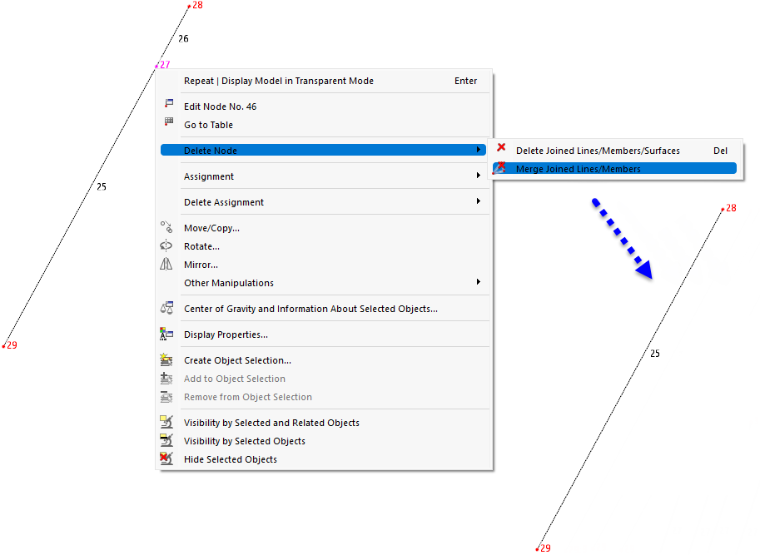

Menú contextual del nudo para la combinación de líneas con resultado

La primera opción corresponde a la eliminación con la tecla Supr: el nudo seleccionado se elimina y con él las líneas, barras y superficies conectadas. En cambio, la opción Fundir líneas/barras conectadas solo elimina el nudo y une las dos líneas o barras. Esta posibilidad existe para nudos en los que conectan exactamente dos líneas o barras.

1. banner.text@Si las líneas o barras no están sobre una recta, RFEM crea al fundir una nueva línea o una nueva barra entre los nudos de contorno. Los objetos originales se pierden. En distribuciones quebradas o curvas puede utilizar la función Unir líneas/barras.
2. /

Función del menú

1. Seleccione el nudo común.
2. Llame en el menú Extras a la función Eliminar nudo y fundir líneas/barras conectadas (véase la imagen Herramientas de modelado en el menú 'Extras').
