1. Einleitung
Der auf Gebäudeoberflächen wirkende Winddruck unterliegt aufgrund atmosphärischer Turbulenz und Strömungsablösungsphänomenen starken Schwankungen. Während Momentandruckwerte große Spitzen aufweisen können, erfordert die Tragwerksbemessung repräsentative Extremwerte, die bestimmten Einzugsflächen zugeordnet sind. Zwei häufig verwendete Beiwerte sind [1]:
* cp,1: Repräsentiert lokale Spitzendrücke, die auf kleine Fassadenelemente mit einer Bezugsfläche von ca. 1 m² wirken
* cp,10: Repräsentiert Drücke, die auf größere bauliche Bereiche mit einer Bezugsfläche von ca. 10 m² wirken
Da größere Flächen kleinskalige Turbulenzstrukturen ausmitteln, sind die cp,10-Werte in der Regel weniger kritisch als die cp,1-Werte. Die Herausforderung besteht darin, stark fluktuierende Drucksignale in statistisch aussagekräftige Bemessungsbeiwerte umzuwandeln. Dieser Artikel stellt eine vollständige Zeitbereichsmethodik zur Ableitung von cp,1 und cp,10 durch folgende Schritte vor:
- Quasi-stationäre Druckmodellierung
- Flächenmittelung
- Lasteinwirkungsdauer-Filterung
- Extremwertextraktion
- Gumbel-Verteilungsanpassung
- Böenreaktionsfaktor-Korrektur
Die Methodik folgt dem Rahmen der pseudo-stationären Windlasttheorie und bietet ein physikalisch konsistentes Verfahren zur Umwandlung transienter Druckschwankungen in Bemessungsdruckbeiwerte.
2. Quasi-stationäres Winddruckmodell

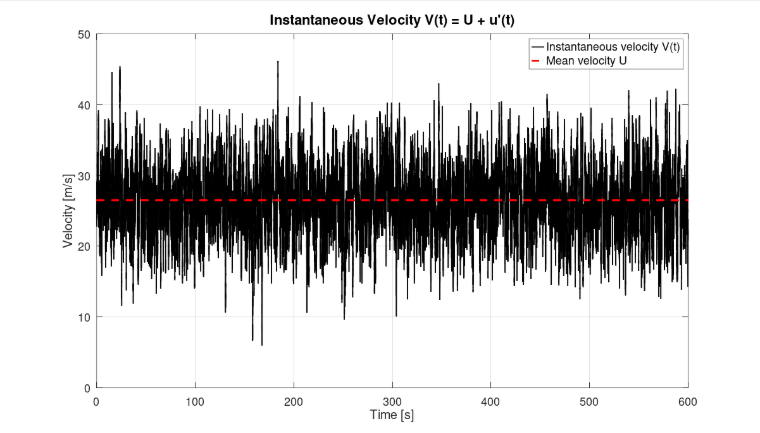

Ausgangspunkt ist die quasi-stationäre Annahme, die Druckschwankungen direkt mit Geschwindigkeitsschwankungen in Beziehung setzt. Die momentane Windgeschwindigkeit ist:
Der entsprechende Druck wird wie folgt berechnet:
Diese Formulierung erfasst die nichtlineare Beziehung zwischen Geschwindigkeitsfluktuationen und aerodynamischem Druck. Für Dach-Sogbereiche ist cp,bar typischerweise negativ.
3. Generierung von Druck-Zeitverläufen
Ein turbulentes Geschwindigkeitssignal kann bezogen werden aus:
- Windkanalmessungen
- CFD-Simulationen
- Synthetischen Turbulenzgeneratoren
- Feldmessungen
Der resultierende Druckbeiwert-Zeitverlauf ist cp(t). In der Praxis entstehen zusätzliche Druckschwankungen durch:
- Strömungsablösung
- Wirbelablösung
- Lokale Eckwirbel
- Turbulente Nachlauf-Wechselwirkungen
Diese Effekte werden der quasi-stationären Druckkomponente überlagert, um ein realistisches Drucksignal zu erzeugen.

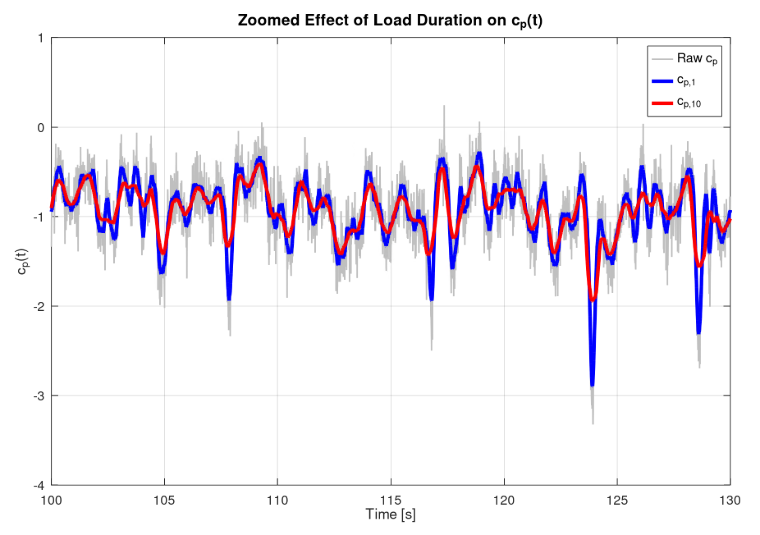

4. Flächenmittelung und Lasteinwirkungsdauer-Effekte
Windlastnormen berücksichtigen, dass Druckspitzen mit zunehmender belasteter Fläche weniger kritisch werden. Um diesem Phänomen Rechnung zu tragen, werden die Druckbeiwerte über eine äquivalente Lasteinwirkungsdauer gefiltert:
Typische Werte werden üblicherweise basierend auf der Einzugsfläche der belasteten Oberfläche definiert, wobei cp,1 den Druckbeiwert für eine Bezugsfläche von 1 m² darstellt, während cp,10 einer Bezugsfläche von 10 m² entspricht. Mit zunehmender Einzugsfläche nehmen auch die zugehörige Lasteinwirkungsdauer und Mittelungszeit zu, was zu einem stärkeren Glättungseffekt des Drucksignals führt. Folglich filtert die größere, cp,10 zugeordnete Mittelungszeit einen größeren Teil der hochfrequenten Druckschwankungen heraus, die durch lokale Turbulenz und Strömungsablösung verursacht werden. Diese Reduzierung der kurzzeitigen Druckspitzen führt im Vergleich zu cp,1 zu niedrigeren extremen Sogwerten, wodurch cp,10 in der Regel weniger kritisch ist und repräsentativer für die auf primäre Tragelemente wirkenden Drücke, im Gegensatz zu lokalen Fassadenbekleidungskomponenten.

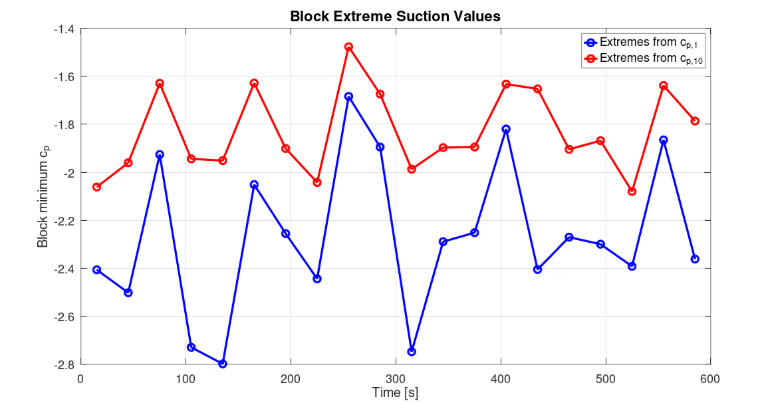

5. Extraktion der Extremdrücke
Nach der Flächenmittelung werden die gefilterten Druckaufzeichnungen in Blöcke gleicher Dauer unterteilt. Für jeden Block wird der minimale Druckbeiwert cp,min extrahiert. Diese Blockminima repräsentieren statistisch unabhängige Extremereignisse. Das Verfahren transformiert tausende von Druckabtastwerten in eine handhabbare Menge von Extremwerten, die für die probabilistische Analyse geeignet sind.

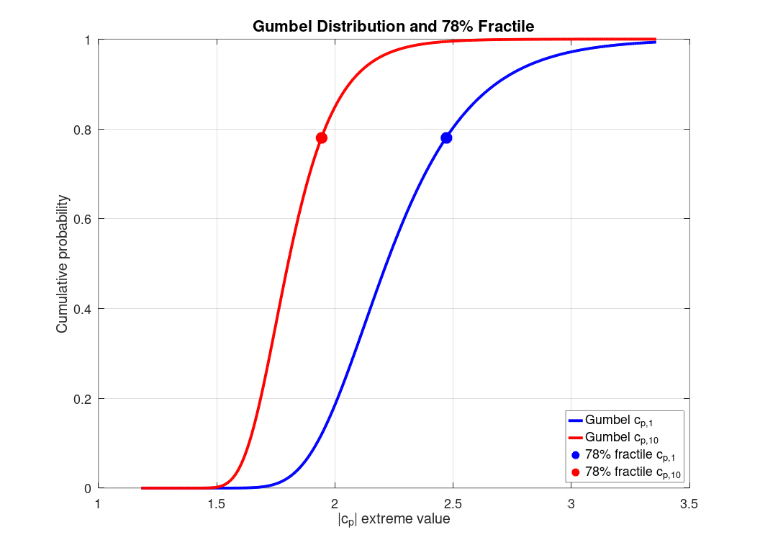

6. Extremwerttheorie und Gumbel-Verteilung
Winddruckextrema werden üblicherweise mit der Gumbel-Verteilung modelliert. Für einen Stichprobensatz von Extremwerten: X=−cp. Die Gumbel-Parameter werden aus dem Stichprobenmittelwert und der Standardabweichung geschätzt. Die kumulative Verteilungsfunktion ist:
wobei:
- μ = Lageparameter
- β = Skalenparameter
Das Gumbel-Modell bietet eine kontinuierliche Darstellung der Wahrscheinlichkeit extremer Druckereignisse.
7. Auswertung des 78%-Fraktils
Windtechnische Normen definieren charakteristische Druckbeiwerte häufig unter Verwendung des 78%-Fraktils der Extremwertverteilung. Der charakteristische Extremwert ergibt sich zu:
Das 78%-Fraktil liefert eine robuste Schätzung der Druckspitzen auf Bemessungsniveau und vermeidet gleichzeitig eine übermäßige Empfindlichkeit gegenüber isolierten Ausreißern.
8. Böenreaktionsfaktor

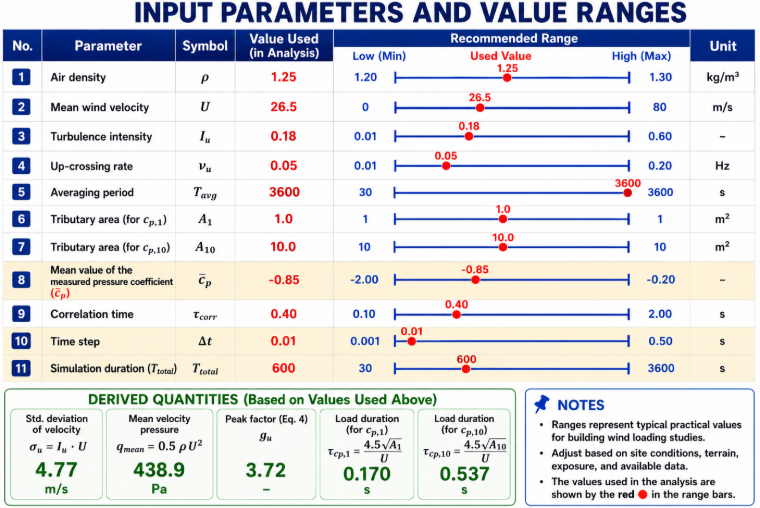

Der Böenreaktionsfaktor berücksichtigt die Überhöhung aufgrund atmosphärischer Turbulenz. Der Geschwindigkeitsspitzenfaktor und der Böenreaktionsfaktor werden ermittelt aus:
|
νu |
Mean up-crossing rate |
|
T |
Averaging Period |
|
Iu |
Turbulenzintensität |
|
B²(A) |
Background Factor |
Diese Formulierung beinhaltet Turbulenzcharakteristiken und räumliche Mittelungseffekte.

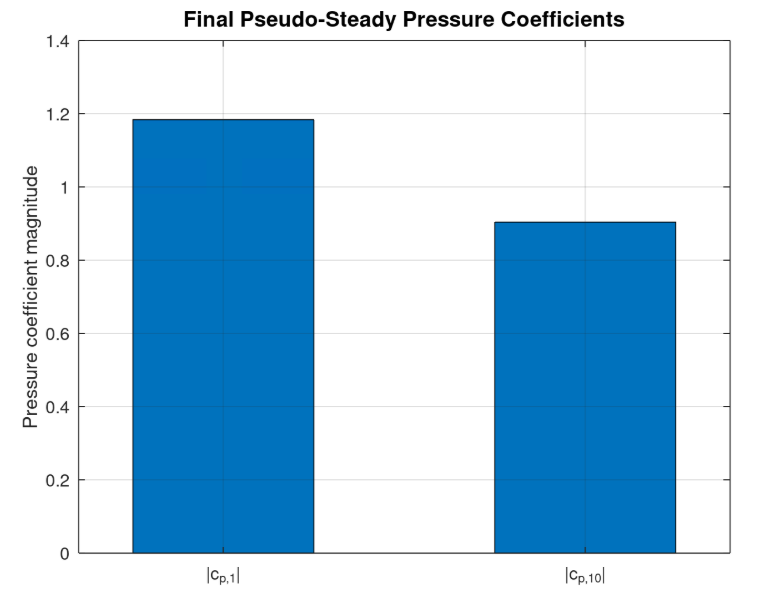

9. Berechnung der endgültigen Druckbeiwerte
Die endgültigen Druckbeiwerte cp,1 und cp,10 werden durch Division der charakteristischen Spitzendruckbeiwerte durch den entsprechenden Böenfaktor erhalten. Dadurch wird die durch die Windturbulenz verursachte Überhöhung entfernt und die Spitzendrücke in äquivalente pseudo-stationäre Druckbeiwerte umgewandelt. Die resultierenden Werte stellen statische aerodynamische Lasteffekte dar, die direkt für die Tragwerksbemessung und normbasierte Windlastberechnungen verwendet werden können.
Die resultierenden Beiwerte stellen äquivalente statische Druckbeiwerte dar, die für die Tragwerksbemessung geeignet sind.
10. Äquivalente Windlast
Die endgültige äquivalente Windlast, die auf eine Einzugsfläche wirkt, ist
Diese Gleichung transformiert Druckbeiwerte in Bemessungslasten, die direkt in Strukturanalysemodellen anwendbar sind.
11. Interpretation von cp,1 und cp,10
Die Methodik reproduziert auf natürliche Weise den bekannten Flächenreduktionseffekt:
cp,1
- Empfindlich gegenüber lokalen Wirbeln
- Höhere Sogspitzen
- Wird für die Bemessung von Fassadenbekleidung und Befestigungen verwendet
- Kurze Mittelungsdauer
cp,10
- Repräsentiert größere belastete Bereiche
- Reduzierte Sogspitze
- Wird für die primäre Tragwerksbemessung verwendet
- Längere Mittelungsdauer
Mit zunehmender Einzugsfläche werden hochfrequente Druckschwankungen zunehmend herausgefiltert, wodurch sich die extremen Druckbeiwerte verringern.
12. Vorteile der Zeitbereichsmethodik
Im Vergleich zu traditionellen, normbasierten Ansätzen bietet das vorgestellte Verfahren mehrere Vorteile:
- Anwendbar auf CFD-generierte Druckfelder
- Anwendbar auf Windkanalmessungen
- Explizite Behandlung der Turbulenzintensität
- Physikalische Repräsentation von Flächeneffekten
- Konsistente Extremwertstatistik
- Geeignet für beliebige Einzugsflächen
- Direkte Generierung pseudo-stationärer Bemessungslasten
Die Methodik schließt die Lücke zwischen transienten aerodynamischen Druckdaten und praktischen Tragwerksbemessungsparametern.
Schlussfolgerung

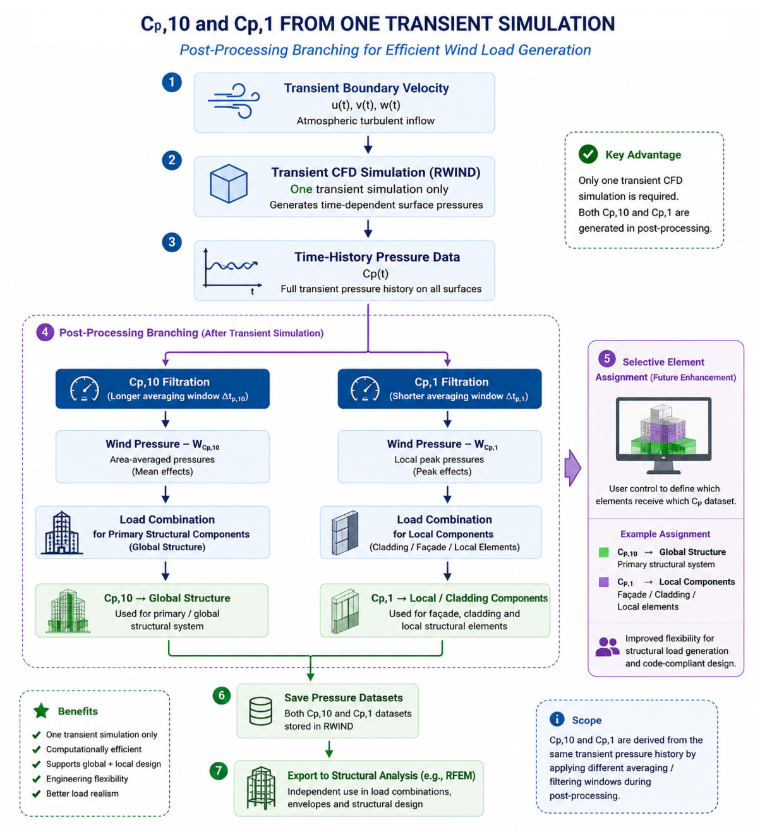

Es wurde ein umfassendes Zeitbereichs-Framework zur Ableitung lokaler und struktureller Druckbeiwerte, cp,1 und cp,10, aus transienten Winddruckaufzeichnungen vorgestellt. Die Methodik kombiniert quasi-stationäre Windlasttheorie, Flächenmittelung, Extremwertstatistik und Böenfaktor-Korrekturen, um physikalisch aussagekräftige Bemessungsbeiwerte zu generieren. Der Ansatz ist besonders wertvoll für die CFD-gestützte Windtechnik, wo vollständige Druckzeitverläufe verfügbar sind und traditionelle Normbeiwerte komplexe Geometrien möglicherweise nicht angemessen wiedergeben. Durch die Integration von Lasteinwirkungsdauer-Effekten und Gumbel-Extremwertanalyse bietet das Verfahren einen strengen Weg von transienten Druckschwankungen zu äquivalenten statischen Bemessungslasten.
