葡萄牙圣若昂-达马德拉 CUBUC 轻型体育综合楼

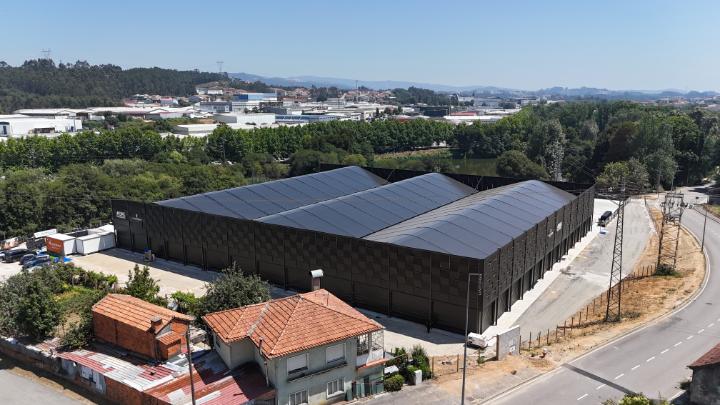

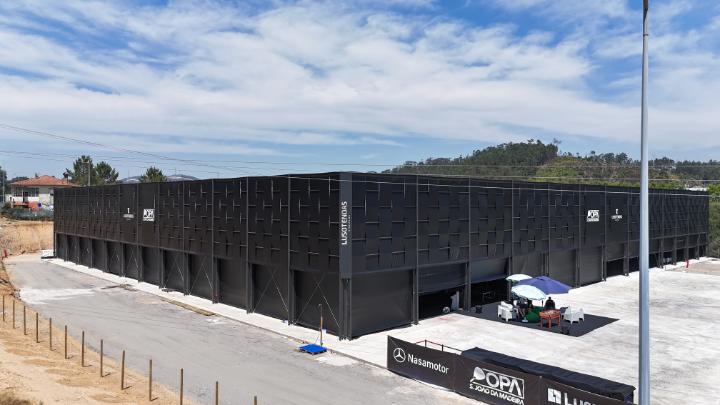

该项目在葡萄牙圣若昂达马德拉打造了一座大型多功能体育场馆，主要用于笼式网球和网球运动。建筑设计理念侧重于营造一座轻质、开放且灵活的体育设施，使其全年提供遮风挡雨的防护，同时与周围绿地保持紧密联系。

该场馆的覆盖运动场地面积约为4,103 m²（44,164 ft²）。最终布局包括三片网球场和九片笼式网球场，在保持网球场优先南北朝向的同时，优化了可用空间。

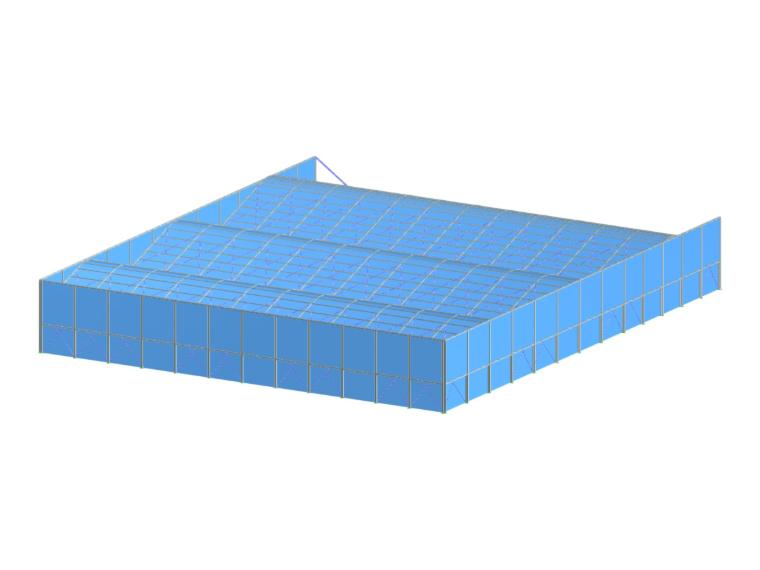

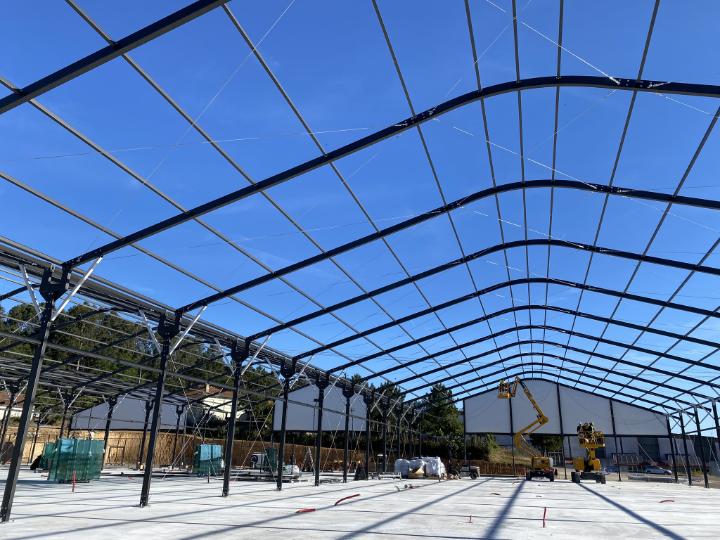

主体围护结构尺寸约为68 m × 60 m（223 ft × 197 ft），由挤压铝制门式刚架、桁架和纵向构件组成的模块化系统构成，并通过高强度钢构件进行连接。所有主要构件均采用螺栓连接进行机械装配，使整个结构具备完全可拆卸性。整体稳定性由铝制刚架、纵向构件和钢制拉索支撑系统之间的相互作用提供。建筑围护结构由轻质PVC膜材构成，由主体结构和次级铝制框架系统共同支承。

主要工程挑战在于利用细长且定制的铝型材开发一座大型、轻质且完全可拆卸的围护结构，同时控制整体稳定性、二阶效应以及正常使用极限状态下的变形。门式刚架与支撑系统之间的相互作用要求考虑结构完整的三维力学行为。

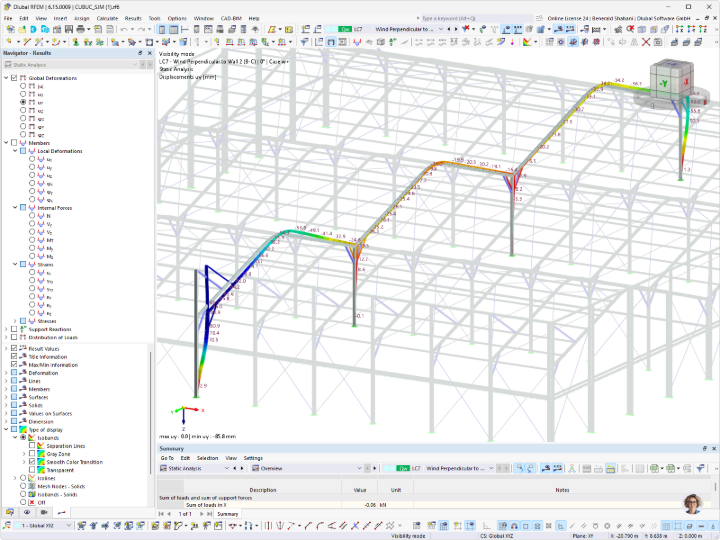

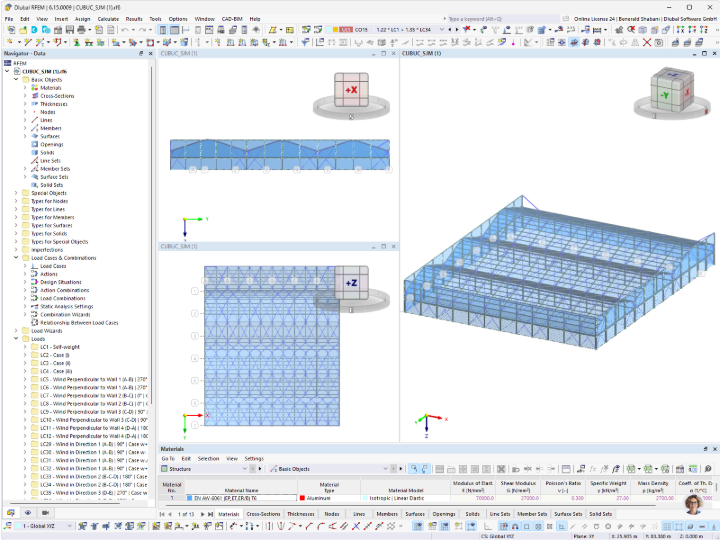

采用 RFEM 6 建立了完整的三维有限元模型。分析内容包括几何非线性、二阶 P-Δ 和 P-δ 效应以及几何初始缺陷。铝结构设计模块用于按照欧洲规范 9 进行承载能力极限状态和正常使用极限状态设计验算，包括构件抗力验算和变形验算。

RSECTION 对于标准截面库中不存在的专有挤压铝型材尤为重要。这些截面的实际几何形状直接从数据交换格式文件导入，从而在设计中考量真实的截面特性和应力分布。

将 RFEM 与 RSECTION 相结合，能够在保留定制铝截面实际几何形状的同时，分析完整的三维力学行为。这为结构优化和详细设计提供了高效的基础。
