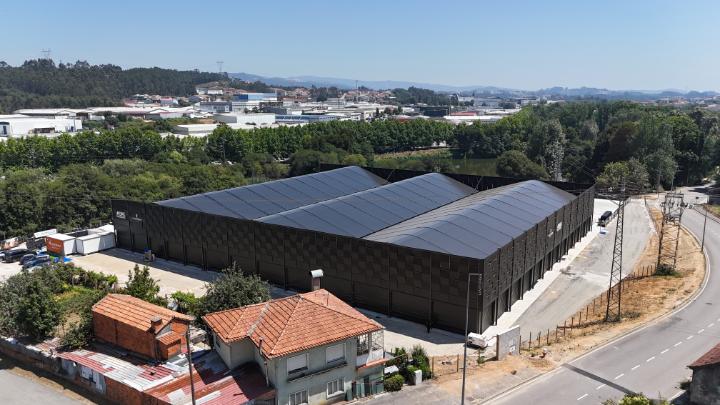

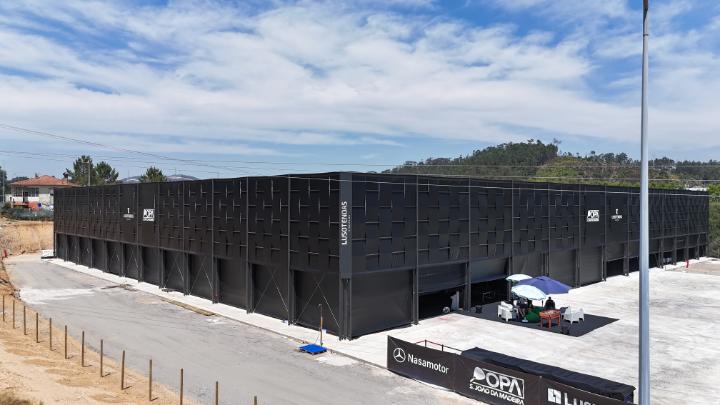

Ce projet est un vaste complexe multisport à São João da Madeira, au Portugal, principalement conçu pour le padel (sport de raquette populaire sur la péninsule ibérique) et le tennis. Le concept architectural visait à créer une installation sportive légère, ouverte et flexible, offrant une protection contre les intempéries tout au long de l’année tout en maintenant un lien fort avec l'espace vert environnant.
Le complexe dispose d'environ 4103 m² d’aires de jeu couvertes. L’installation finale comprend trois courts de tennis et neuf courts de padel, ce qui optimise l’espace disponible tout en maintenant l'orientation nord-sud préférée des courts de tennis.

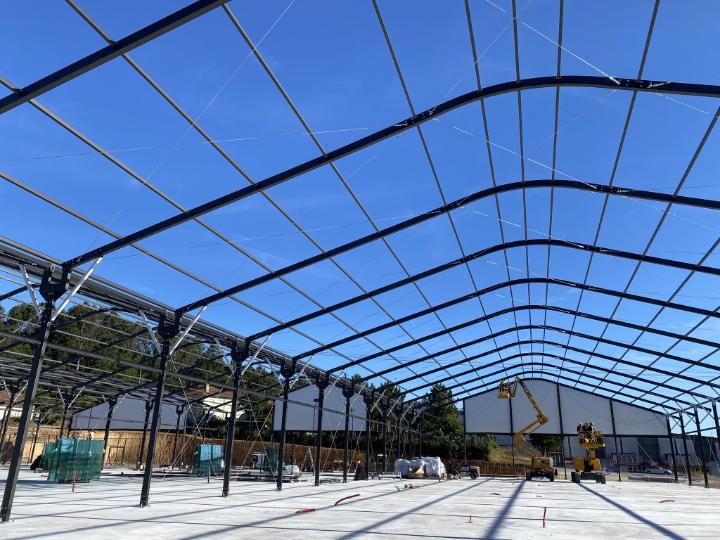

L’enceinte principale mesure environ 68 m × 60 m et se compose d’un système modulaire de portiques en aluminium extrudé, de treillis et d’éléments longitudinaux reliés par des composants en acier à haute résistance. Tous les éléments principaux sont assemblés mécaniquement à l’aide d’assemblages boulonnés, ce qui rend la structure entièrement démontable. La stabilité globale est assurée par l’interaction des portiques en aluminium, des éléments longitudinaux et des câbles de contreventement en acier. L’enveloppe du bâtiment se compose de membranes légères en PVC supportées par la structure primaire et un système de portiques secondaires en aluminium.
Le principal défi d’ingénierie était de développer une grande enceinte légère et entièrement démontable en utilisant des sections en aluminium élancées et personnalisées, tout en maîtrisant la stabilité globale, les effets du second ordre et les déformations à l’état limite de service. L'interaction entre les portiques et le système de contreventement a nécessité la prise en compte du comportement tridimensionnel complet de la structure.

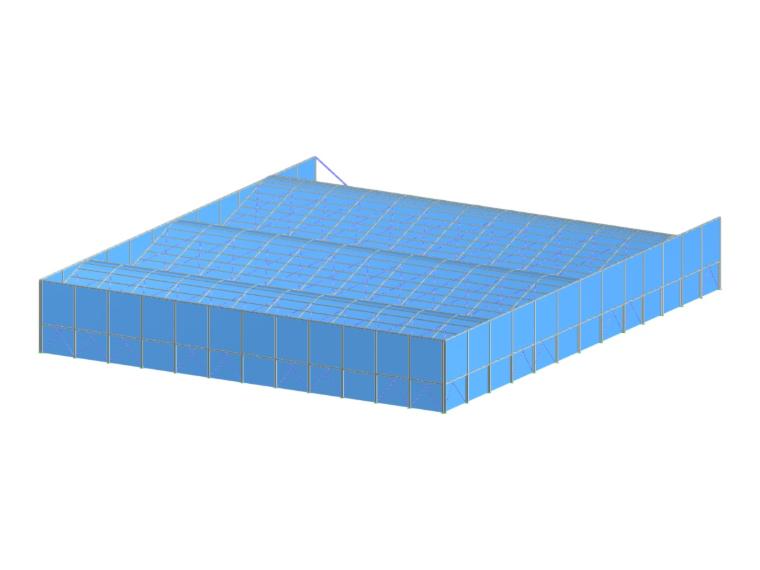

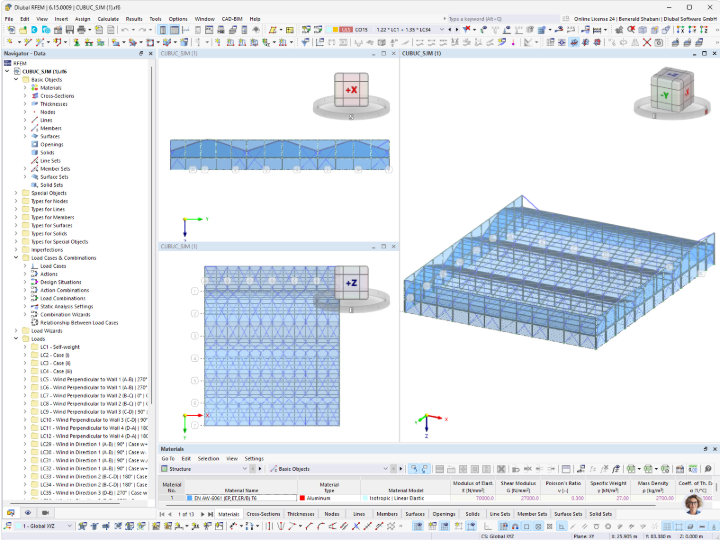

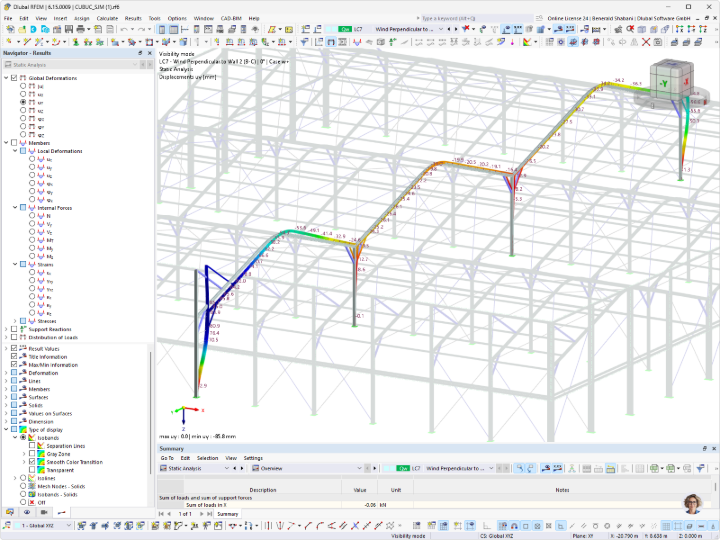

RFEM 6 a été utilisé pour développer le modèle EF complet 3D. L’analyse comprenait la non-linéarité géométrique, les effets du second ordre P-Δ et P-δ, ainsi que les imperfections géométriques. Le module complémentaire Vérification de l’aluminium a été utilisé pour les vérifications à l’état limite ultime et à l’état limite de service selon l'Eurocode 9, dont les vérifications de la résistance des barres et de la déformation.
RSECTION a été particulièrement important pour les sections en aluminium extrudé propriétaires indisponibles dans les bibliothèques de sections standard. La géométrie réelle de ces sections a été importée directement à partir de fichiers DXF, ce qui a permis de prendre en compte les propriétés de section réelles et les distributions de contraintes dans le calcul.
La combinaison de RFEM et de RSECTION a permis d’analyser le comportement tridimensionnel complet tout en conservant la géométrie réelle des sections en aluminium définies par l’utilisateur. Cela a fourni une base efficace pour l’optimisation de la structure et le concept détaillé.
| Localisation | Rua Grupo Patriótico Sanjoanense, São João da Madeira, Aveiro, Portugal |
| Maître d’ouvrage | MSDB Investments, Lda |
| Architecture | Nuno Ricardo Costa Reis |
| Ingénieur structure | Joana Moura Campos – Lusotendas |
| Conception et construction de systèmes structuraux | Lusotendas |
