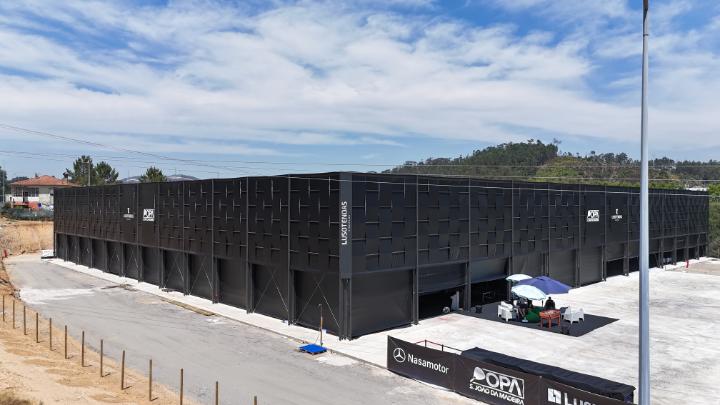

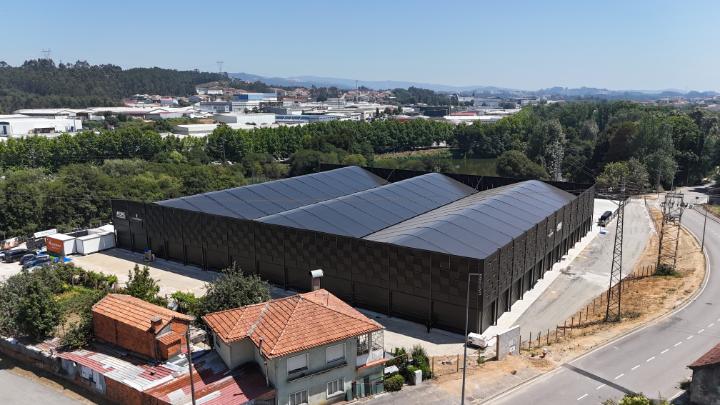

Projekt obejmuje duży wielofunkcyjny kompleks sportowy w São João da Madeira w Portugalii, przeznaczony przede wszystkim do gry w padla i tenisa. Koncepcja architektoniczna koncentrowała się na stworzeniu lekkiego, otwartego i elastycznego obiektu sportowego, który zapewnia całoroczną ochronę przed warunkami atmosferycznymi, a jednocześnie zachowuje silny związek z otaczającą zielenią.
Kompleks obejmuje około 4 103 m² (44 164 ft²) zadaszonej powierzchni przeznaczonej do gry. Ostateczny układ obejmuje trzy korty tenisowe i dziewięć kortów do padla, co pozwala optymalnie wykorzystać dostępną przestrzeń, przy zachowaniu preferowanej orientacji kortów tenisowych w kierunku północ–południe.

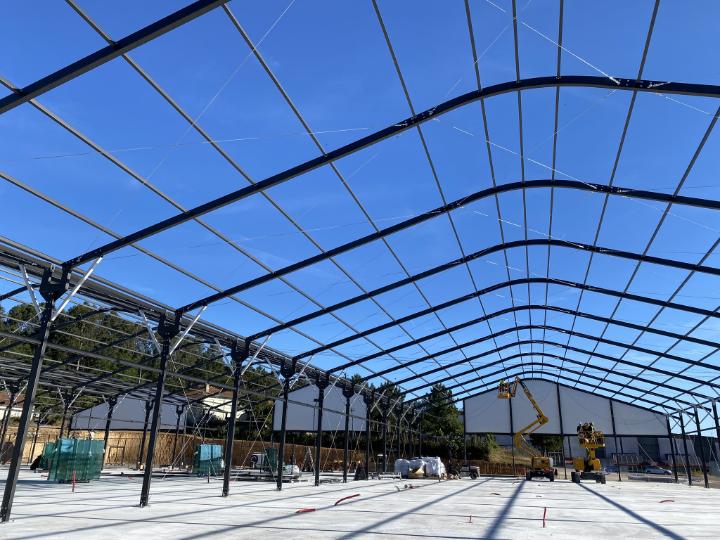

Główna konstrukcja obiektu ma około 68 m × 60 m (223 ft × 197 ft) i składa się z modułowego systemu ram portalowych z wytłaczanych profili aluminiowych, kratownic oraz podłużnych elementów połączonych za pomocą elementów stalowych o wysokiej wytrzymałości. Wszystkie główne elementy są montowane mechanicznie za pomocą połączeń śrubowych, dzięki czemu konstrukcja jest w pełni demontowalna. Stateczność całej konstrukcji zapewnia współpraca ram aluminiowych, elementów podłużnych oraz stalowych cięgien stężających. Obudowę obiektu stanowią lekkie membrany z PVC podparte konstrukcją główną oraz drugorzędnym systemem ram aluminiowych.
Głównym wyzwaniem inżynierskim było zaprojektowanie dużej, lekkiej i w pełni demontowalnej konstrukcji, wykonanej ze smukłych, niestandardowych przekrojów aluminiowych, przy jednoczesnym zapewnieniu odpowiedniej stateczności całej konstrukcji, uwzględnieniu efektów drugiego rzędu oraz kontroli odkształceń w stanie użytkowalności. Współpraca między ramami portalowymi a systemem stężeń wymagała uwzględnienia pełnego, trójwymiarowego zachowania konstrukcji

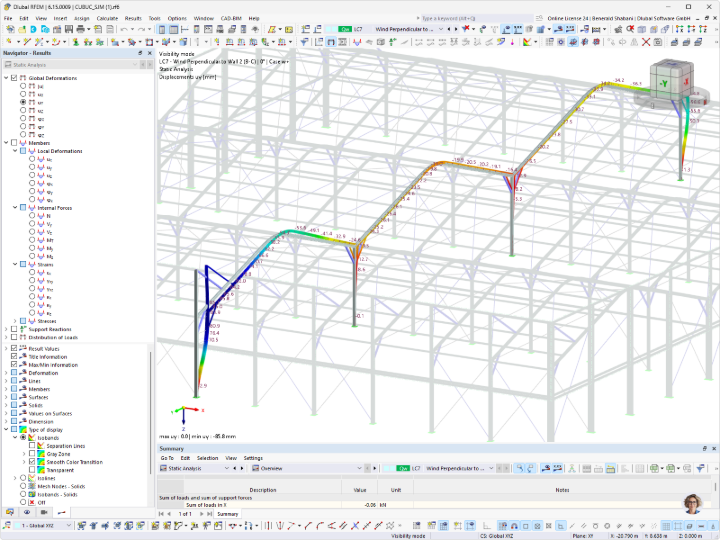

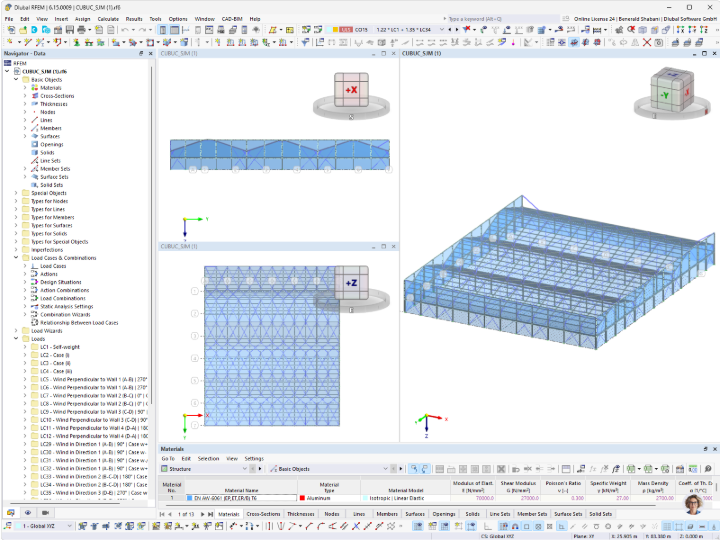

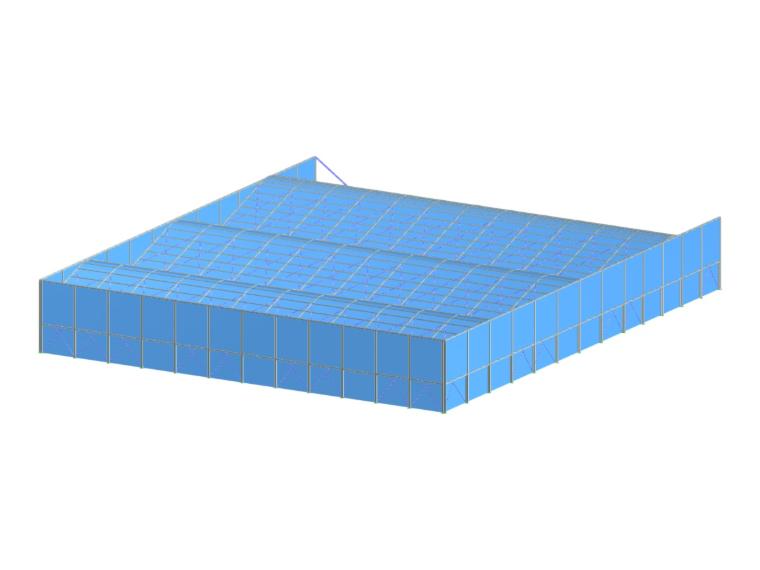

Do opracowania kompletnego trójwymiarowego modelu MES wykorzystano program RFEM 6. Analiza obejmowała nieliniowość geometryczną, efekty drugiego rzędu P-Δ i P-δ oraz imperfekcje geometryczne. Rozszerzenie Projektowanie konstrukcji aluminiowych wykorzystano do przeprowadzenia weryfikacji w stanach granicznych nośności i użytkowalności zgodnie z Eurokodem 9, w tym sprawdzenia nośności elementów i odkształceń.
Program RSECTION miał szczególne znaczenie w przypadku niestandardowych wytłaczanych profili aluminiowych, które nie były dostępne w standardowych bibliotekach przekrojów. Rzeczywista geometria tych przekrojów została bezpośrednio zaimportowana z plików DXF, co umożliwiło uwzględnienie w obliczeniach rzeczywistych właściwości przekrojów oraz rozkładu naprężeń.
Połączenie programów RFEM i RSECTION umożliwiło analizę pełnego trójwymiarowego zachowania konstrukcji przy jednoczesnym zachowaniu rzeczywistej geometrii niestandardowych przekrojów aluminiowych. Stanowiło to efektywną podstawę do optymalizacji konstrukcji i przeprowadzenia szczegółowego wymiarowania.
| Miejsce | Rua Grupo Patriótico Sanjoanense, São João da Madeira, Aveiro, Portugalia |
| Inwestor | MSDB Investments, Lda |
| Projektowanie architektoniczne | Nuno Ricardo Costa Reis |
| Inżynier konstrukcyjny | Joana Moura Campos – Lusotendas |
| Projektowanie i dostawca układu konstrukcyjnego | Lusotendas |
