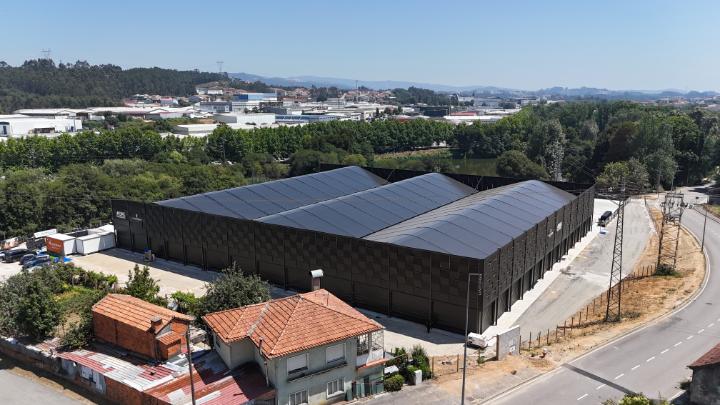

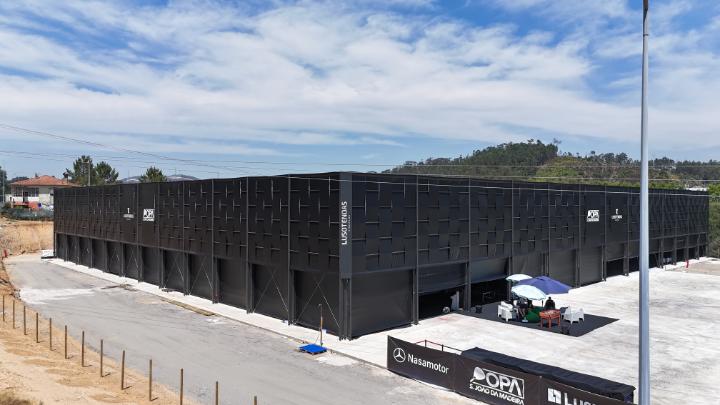

Projekt představuje rozsáhlý multisportovní areál v São João da Madeira v Portugalsku, primárně navržený pro padel a tenis. Architektonický koncept se zaměřil na vytvoření lehké, otevřené a flexibilní sportovní haly, která poskytuje celoroční ochranu před povětrnostními vlivy a zároveň zachovává silné propojení s okolní zelení.
Areál má přibližně 4 103 m² (44 164 ft²) zastřešených hracích ploch. Výsledné uspořádání zahrnuje tři tenisové kurty a devět padelových kurtů, což optimalizuje dostupný prostor při zachování preferované severojižní orientace tenisových kurtů.

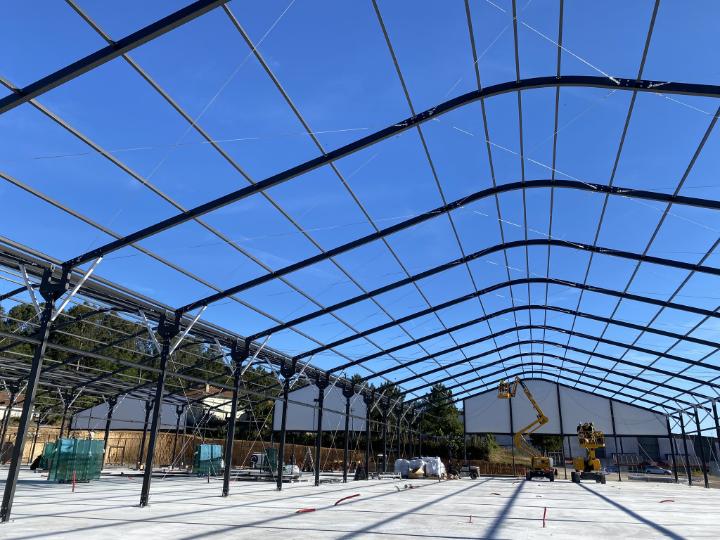

Hlavní zastřešení měří přibližně 68 m × 60 m (223 ft × 197 ft) a sestává z modulárního systému extrudovaných hliníkových portálových rámů, příhradových vazníků a podélných nosníků spojených vysokopevnostními ocelovými prvky. Všechny hlavní prvky jsou mechanicky montovány pomocí šroubových spojů, což činí konstrukci plně demontovatelnou. Globální stabilitu zajišťuje spolupůsobení hliníkových rámů, podélných nosníků a ocelových ztužujících táhel. Obálka budovy sestává z lehkých PVC membrán nesených hlavní nosnou konstrukcí a sekundárním hliníkovým rámovým systémem.
Hlavní inženýrskou výzvou bylo navrhnout rozsáhlé, lehké a plně demontovatelné zastřešení s použitím subtilních, zakázkově vyrobených hliníkových profilů, a to při zajištění globální stability, zohlednění účinků druhého řádu a kontrole deformací z hlediska použitelnosti. Interakce mezi portálovými rámy a ztužujícím systémem vyžadovala zohlednění kompletního trojrozměrného chování konstrukce.

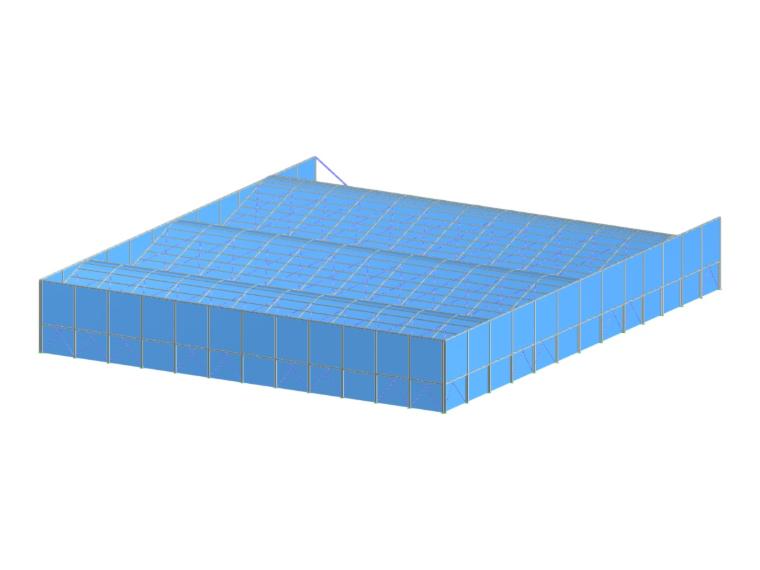

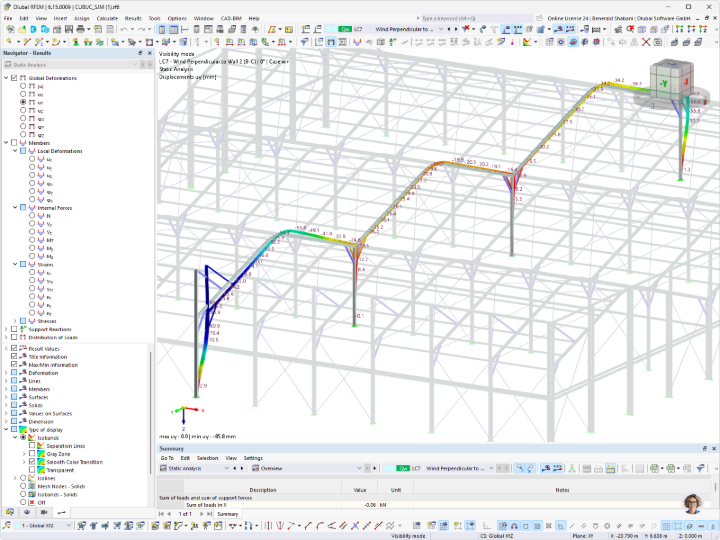

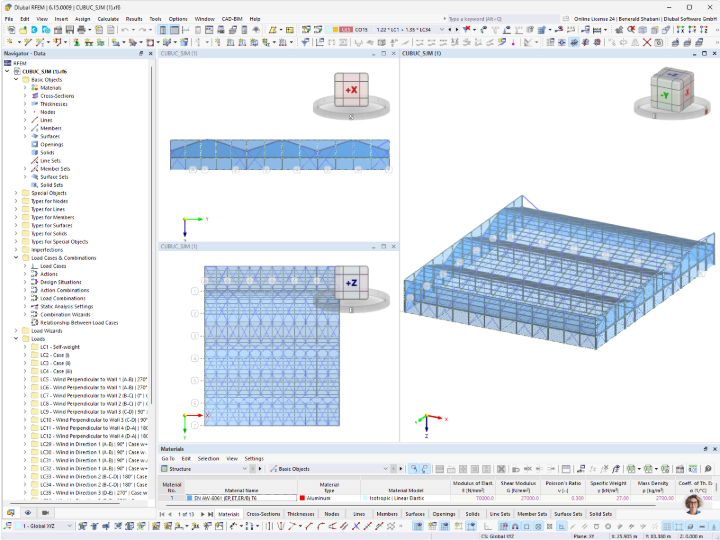

Pro vytvoření kompletního 3D modelu metodou konečných prvků byl použit program RFEM 6. Analýza zahrnovala geometrickou nelinearitu, účinky druhého řádu P-Δ a P-δ a geometrické imperfekce. Addon Posouzení hliníkových konstrukcí byl použit pro posouzení mezního stavu únosnosti a použitelnosti podle Eurokódu 9, včetně posouzení únosnosti prutů a deformací.
Program RSECTION byl obzvláště důležitý pro zakázkové extrudované hliníkové profily, které nebyly k dispozici ve standardních knihovnách průřezů. Skutečná geometrie těchto průřezů byla importována přímo ze souborů DXF, což umožnilo zohlednit skutečné průřezové charakteristiky a rozložení napětí při návrhu.
Kombinace programů RFEM a RSECTION umožnila analýzu kompletního trojrozměrného chování při zachování skutečné geometrie zakázkových hliníkových průřezů. To poskytlo efektivní základ pro konstrukční optimalizaci a podrobné dimenzování.
| Místo | Rua Grupo Patriótico Sanjoanense, São João da Madeira, Aveiro, Portugalsko |
| Projektový vlastník | MSDB Investments, Lda |
| Architektonický návrh | Nuno Ricardo Costa Reis |
| Projektant nosných konstrukcí | Joana Moura Campos – Lusotendas |
| Návrh a dodavatel statického systému | Lusotendas |
