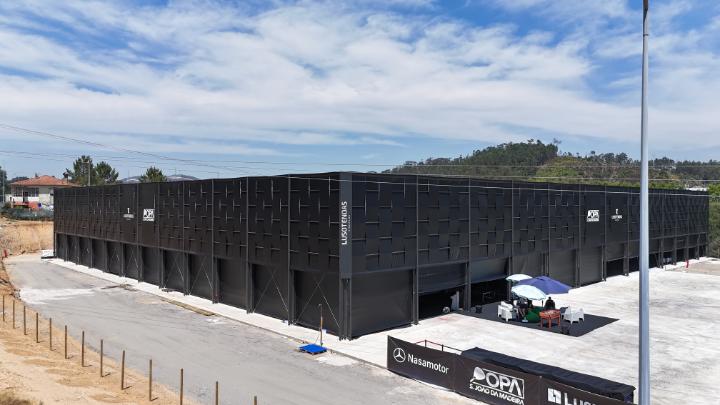

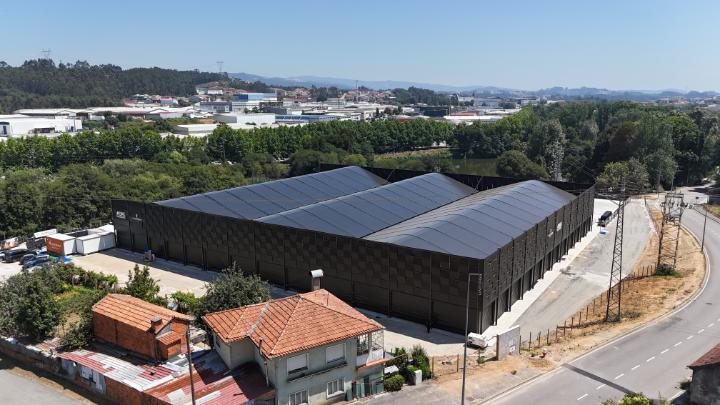

El proyecto presenta un gran complejo multideportivo en São João da Madeira, Portugal, diseñado principalmente para pádel y tenis. El concepto arquitectónico se centró en crear una instalación deportiva ligera, abierta y flexible que proporcione protección contra las inclemencias del tiempo durante todo el año, manteniendo al mismo tiempo una fuerte conexión con el espacio verde del entorno.
El complejo tiene aproximadamente 4.103 m² de áreas de juego cubiertas. La distribución final incluye tres pistas de tenis y nueve pistas de pádel, lo que optimiza el espacio disponible manteniendo la orientación preferida norte-sur de las pistas de tenis.

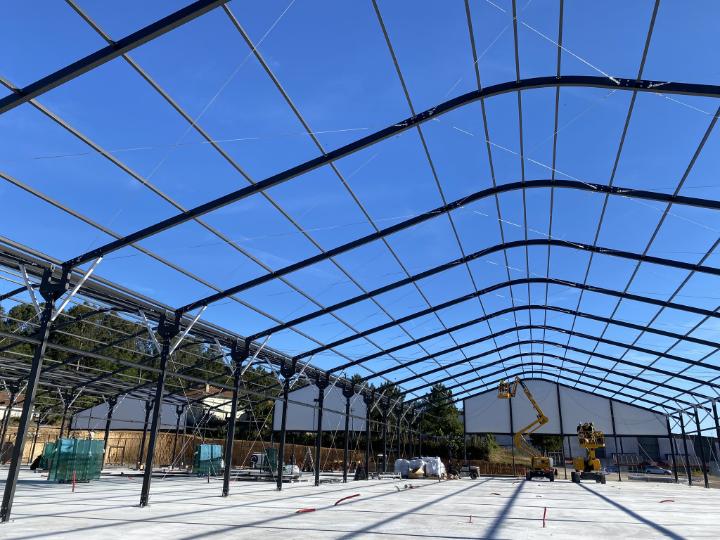

El cerramiento principal mide aproximadamente 68 m × 60 m y consiste en un sistema modular de pórticos de aluminio extruido, cerchas y elementos longitudinales conectados mediante componentes de acero de alta resistencia. Todos los elementos principales están ensamblados mecánicamente mediante uniones atornilladas, lo que hace que la estructura sea completamente desmontable. La estabilidad global se garantiza mediante la interacción de los pórticos de aluminio, los elementos longitudinales y los cables de arriostramiento de acero. La envolvente del edificio consiste en membranas ligeras de PVC soportadas por la estructura principal y un sistema de pórticos secundarios de aluminio.
El principal desafío de ingeniería fue desarrollar un cerramiento grande, ligero y completamente desmontable utilizando perfiles de aluminio esbeltos y personalizados, controlando al mismo tiempo la estabilidad global, los efectos de segundo orden y las deformaciones en servicio. La interacción entre los pórticos y el sistema de arriostramiento requirió considerar el comportamiento tridimensional completo de la estructura.

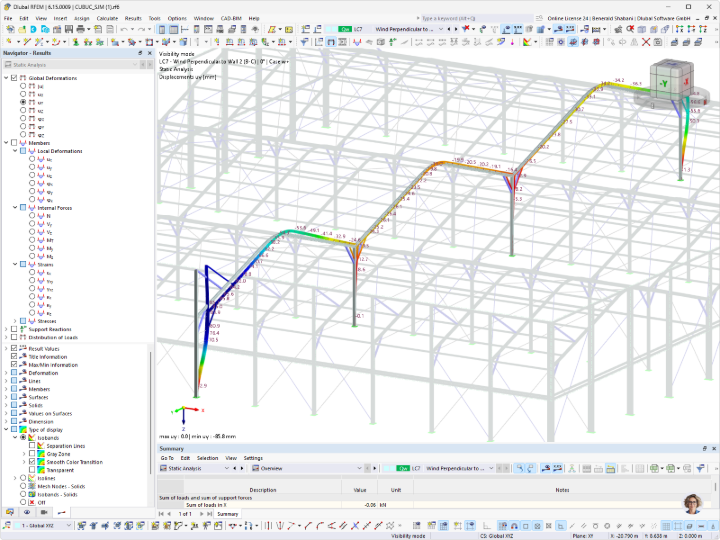

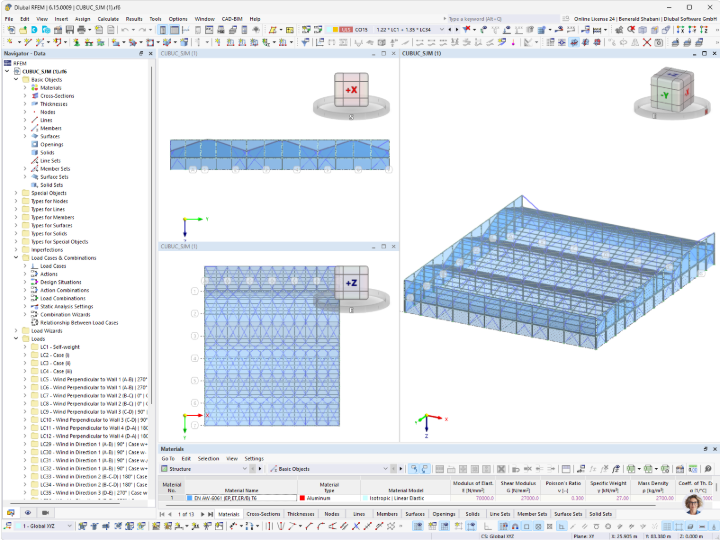

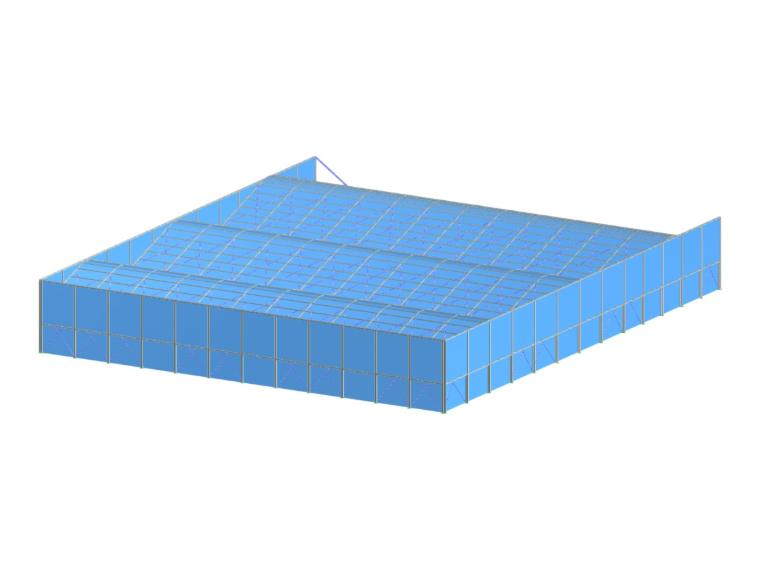

Se utilizó RFEM 6 para desarrollar el modelo completo de elementos finitos en 3D. El análisis incluyó la no linealidad geométrica, los efectos de segundo orden P-Δ y P-δ, y las imperfecciones geométricas. El módulo adicional Cálculo de aluminio se utilizó para las verificaciones de diseño en estado límite último y de servicio según el Eurocódigo 9, incluyendo la verificación de la resistencia de las barras y de las deformaciones.
RSECTION fue especialmente importante para los perfiles de aluminio extruido propios que no estaban disponibles en las bibliotecas de secciones estándar. La geometría real de estas secciones se importó directamente desde archivos DXF, lo que permitió considerar las propiedades reales de la sección transversal y las distribuciones de tensiones en el diseño.
La combinación de RFEM y RSECTION permitió el análisis del comportamiento tridimensional completo conservando la geometría real de las secciones de aluminio personalizadas. Esto proporcionó una base eficiente para la optimización estructural y el diseño detallado.
| Lugar | Rua Grupo Patriótico Sanjoanense, São João da Madeira, Aveiro, Portugal |
| Propietario del proyecto | MSDB Investments, Lda |
| Diseño arquitectónico | Nuno Ricardo Costa Reis |
| Ingeniero estructural | Joana Moura Campos – Lusotendas |
| Diseño y proveedor de sistemas estructurales | Lusotendas |
