Případy imperfekcí popisují rámcové podmínky imperfekcí. Můžete tak určit, zda mají být zohledněny geometrické imperfekce nebo náhradní zatížení. Předpisy jsou upraveny v jednotlivých normách.
Základní údaje
Záložka Základní údaje určuje, o který typ imperfekce se jedná. Imperfekce lze zohlednit například ve formě náhradních zatížení, geometrických předdeformací nebo po podlažích uspořádaných sklonů.
V záložce Přiřazení můžete přiřadit případ imperfekce určitým zatěžovacím stavům a kombinacím.
Nastavení
V seznamu lze vybrat různé typy imperfekcí.
Lokální imperfekce
Imperfekce jsou vyjádřeny pomocí náhradních zatížení. Počáteční naklonění a zakřivení jsou závislá na osových silách. Imperfekce můžete definovat v kategorii Lokální imperfekce pro pruty a sady prutů.
Náhradní zatížení ze zatěžovacího stavu
Imperfekce vycházejí z zatížení určitého zatěžovacího stavu. Tento zatěžovací stav můžete přiřadit nebo nově vytvořit v záložce Náhradní zatížení ze zatěžovacího stavu.
Imperfekce ve tvaru počátečního naklonění pomocí tabulky
Tento typ imperfekce umožňuje znázornit imperfekce po jednotlivých podlažích. Parametry definujte v záložce Imperfekce ve tvaru počátečního naklonění pomocí tabulky.
Statická deformace
Imperfekce vycházejí z deformací zatěžovacího stavu nebo kombinace zatížení. Relevantní parametry definujte v záložce Statická deformace.
V seznamu 'Typ zdroje' vyberte, zda posuny vycházejí ze zatěžovacího stavu nebo z kombinace zatížení.
Tvar vybočení
- banner.important
Možnosti
Zaškrtávací políčko 'Zohlednit u generovaných kombinací zatížení' je standardně aktivováno. Tím je zajištěno, že případ imperfekce je zohledněn u všech kombinací zatížení, které nejsou zachyceny ručním výběrem v záložce Přiřazení.
Příklad
V záložce 'Přiřazení' je zatěžovací stav "Vítr" přiřazen ručně. Tím jsou automaticky přiřazeny také všechny kombinace zatížení, které tento zatěžovací stav používají. U kombinací zatížení bez větru je případ imperfekce zohledněn pouze tehdy, je-li aktivována volba 'Přiřadit všem kombinacím zatížení bez přiřazeného případu imperfekce'.
- banner.tip
Náhradní zatížení ze zatěžovacího stavu
Náhradní zatížení jsou k dispozici jako typ imperfekce (viz obrázek Výběr typu imperfekce).

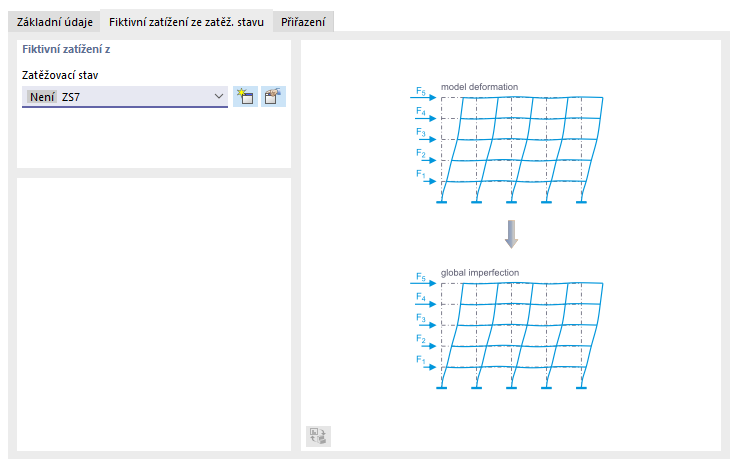

Imperfekce můžete v zatěžovacím stavu popsat pomocí náhradních zatížení. Přiřaďte tomuto zatěžovacímu stavu kategorii zatěžovacích stavů Bez, aby nebyl zohledněn v kombinatorice, ale pouze jako zatěžovací stav imperfekce. Tímto způsobem můžete například definovat stabilizační zatížení nezávisle na osových silách – na rozdíl od sklonů nebo "notional loads", které jako náhradní zatížení působí závisle na osových silách.
Vyberte zatěžovací stav v seznamu nebo vytvořte pomocí tlačítka
nový zatěžovací stav.
- banner.text
Imperfekce ve tvaru počátečního naklonění pomocí tabulky
Imperfekce ve tvaru počátečního naklonění je k dispozici jako typ imperfekce (viz obrázek Výběr typu imperfekce).
Imperfekce podlaží

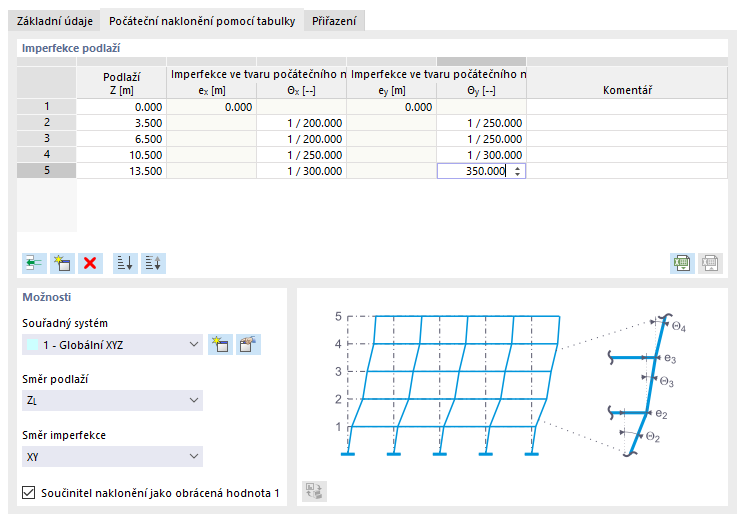

Normativní posun budovy můžete popsat v tabulce. Tím odpadá potřeba definovat imperfekce pro každý sloup zvlášť. Oblasti podlaží v tabulce určují, jak budou uzly v jednotlivých částech budovy posunuty.
Definujte ordináty (svislé osy) podlaží a přiřaďte sklony. Pomocí tlačítka
můžete přidávat řádky. Dávejte pozor na vzestupné pořadí ordinát (svislých os). RSTAB z předpisů vypočítá geometrický posun a aplikuje jej na uzly.
Možnosti
Pokud nemají být imperfekce vztaheny ke globálnímu souřadnicovému systému XYZ, můžete vybrat nebo nově vytvořit vlastní 'Souřadnicový systém'. 'Směr podlaží' určuje ordinátu (svislou osu) podlaží; tím jsou možná i svisle orientovaná počáteční naklonění.
'Směr imperfekce' určuje, ve kterém směru (směrech) mají být sklony uvažovány. Při standardním předpisu 'XY' jsou v tabulce uvedeny sklony pro směr X a Y. Působí-li pouze v jednom směru, definujte příslušnou osu v seznamu.
V tabulce je 'součinitel sklonu jako převrácená hodnota 1' zobrazen. Deaktivujete-li zaškrtávací políčko, zobrazí se hodnoty jako desetinná čísla.
Statická deformace
Statická deformace je k dispozici jako typ imperfekce (viz obrázek Výběr typu imperfekce).

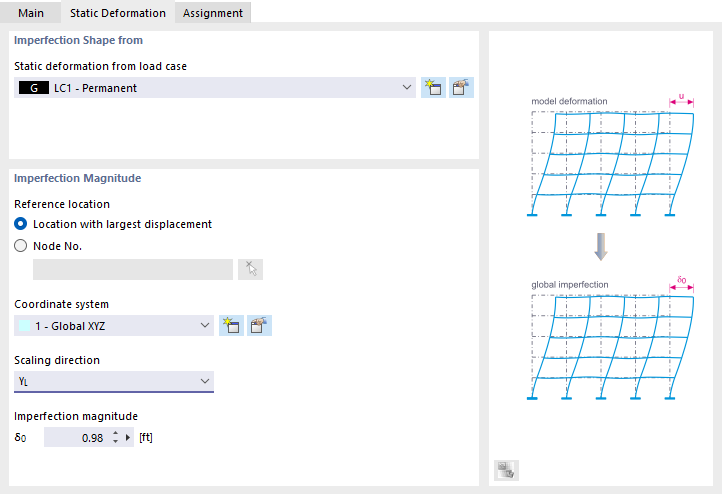

'Tvar imperfekce' vychází z deformací zatěžovacího stavu nebo kombinace zatížení. Geometrické předdeformace jsou přitom škálovány na výšku úseče.
Tvar imperfekce z
Vyberte relevantní zatěžovací stav nebo relevantní kombinaci zatížení v seznamu. Pomocí tlačítka
můžete vytvořit nový zatěžovací stav nebo novou kombinaci zatížení.
Výška úseče imperfekce
'Referenční místo' určuje místo v modelu, jehož posun slouží jako reference pro výšku úseče. Zpravidla jde o místo s největším posunem. Můžete však vybrat i jiný uzel v seznamu nebo jej určit graficky pomocí tlačítka
.
Pokud nemají být imperfekce vztaheny ke globálnímu souřadnicovému systému XYZ, můžete vybrat nebo nově vytvořit vlastní 'Souřadnicový systém'. 'Směr škálování' určuje orientaci imperfekcí. S možnostmi 'S' a '-S' jsou možné prostorově vyjádřené imperfekce, jak se objevují například u kulovitých modelů.
Zadejte 'výšku úseče imperfekce', která představuje maximální geometrický posun. Na tuto hodnotu jsou škálovány posuny uzlů MKP. Základem je tvar deformace výše uvedeného zatěžovacího stavu nebo kombinace zatížení.
Tvar vybočení
Parametry typu imperfekce Tvar vybočení lze definovat, je-li pro zatěžovací stav nebo kombinaci zatížení kritické zatížení vypočítáno pomocí doplňku Posouzení stability. Koncept záložky je přizpůsoben typu zdroje.
Tvar vybočení ze zatěžovacího stavu / kombinace zatížení

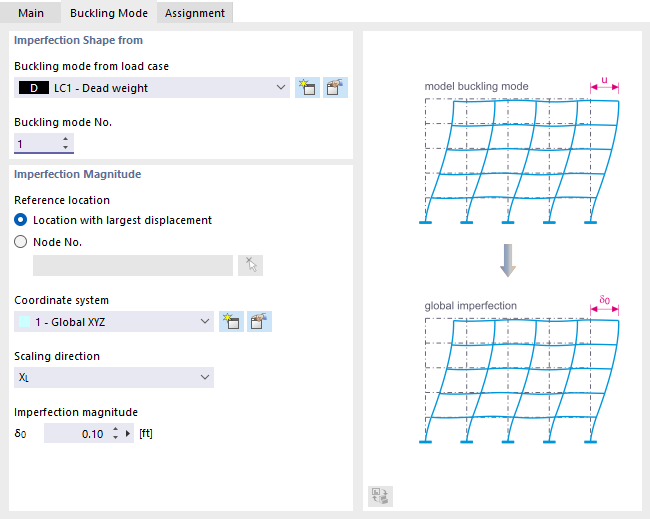

'Tvar imperfekce' vychází z vlastních čísel zatěžovacího stavu nebo kombinace zatížení. Vlastní tvary jsou přitom škálovány na výšku úseče.
Tvar imperfekce z
Vyberte relevantní zatěžovací stav nebo relevantní kombinaci zatížení v seznamu. Pomocí tlačítka
můžete vytvořit nový zatěžovací stav nebo novou kombinaci zatížení. Poté v seznamu definujte tvar vybočení, na kterém mají být imperfekce založeny.
Výška úseče imperfekce
Referenční místo určuje místo v modelu, jehož posun slouží jako reference pro výšku úseče. Zpravidla jde o místo s největším posunem. Můžete však vybrat i jiný uzel v seznamu nebo jej určit graficky pomocí tlačítka
.
Pokud nemají být imperfekce vztaheny ke globálnímu souřadnicovému systému XYZ, můžete vybrat nebo nově vytvořit vlastní souřadnicový systém. Směr škálování určuje orientaci imperfekcí. S možnostmi 'S' a '-S' jsou možné prostorově vyjádřené imperfekce, jak se objevují například u kulovitých modelů (viz obrázek Výběr směru škálování).
Zadejte výšku úseče imperfekce, která představuje maximální geometrický posun. Na tuto hodnotu jsou škálovány posuny uzlů MKP. Základem jsou vlastní tvary výše uvedeného zatěžovacího stavu nebo kombinace zatížení.
Automatická imperfekce
Při automatickém určení imperfekcí je tvar imperfekce odvozen z příslušného závislého na zatížení vlastního tvaru modelu a škálován definovanou amplitudou imperfekce.

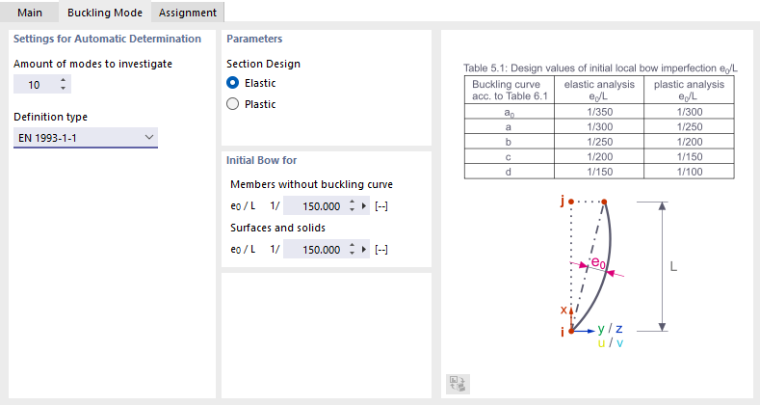

Nastavení automatického určení
Definujte počet tvarů k posouzení. Přitom je třeba vzít v úvahu následující: Pro každý zatěžovací stav a každou kombinaci zatížení jsou vytvořeny tzv. "sub-zatěžovací stavy" resp. "sub-kombinace zatížení", ve kterých je tvar imperfekce zohledněn. Na vlastní tvar přitom vznikají dva sub-zatěžovací stavy nebo sub-kombinace, protože každý vlastní tvar je jednou škálován v kladném a jednou v záporném směru. Tyto sub-zatěžovací stavy a sub-kombinace lze poté posuzovat jako běžné zatěžovací stavy nebo kombinace zatížení.

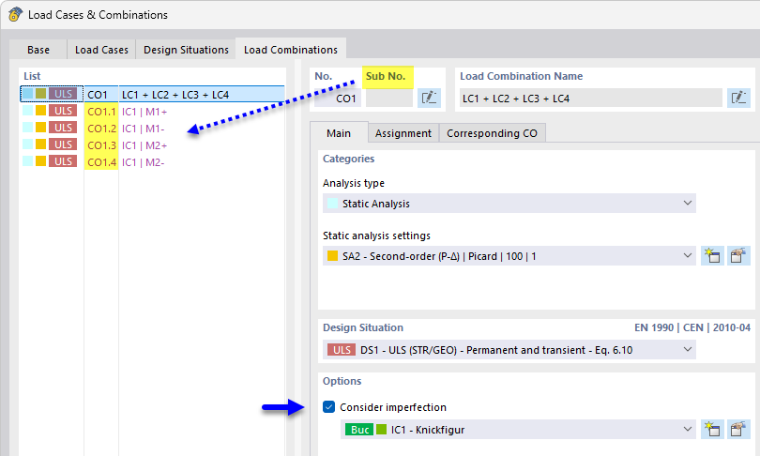

Příklad: Přiřadili jste ZS1 automatické imperfekce a zadali dva tvary k posouzení. Tím vzniknou sub-kombinace zatížení ZS1.1 až ZS1.4 – tedy čtyři sub-kombinace zatížení.
Typ zadání umožňuje ovládat zadání škálování vlastních tvarů. V seznamu jsou v současnosti k dispozici dvě možnosti:

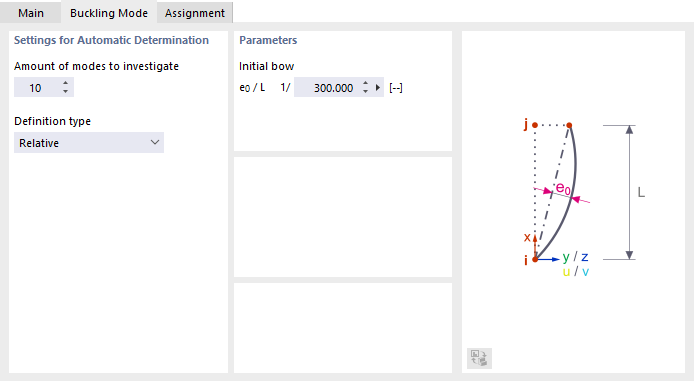

- Relativní: Maximální výšku úseče imperfekce můžete zadat přímo v části 'Parametr' (viz obrázek [[#image064684 Definice parametrů pro automatické určení imperfekcí]). Tato výška úseče imperfekce je závislá na virtuální délce vybočení objektu s maximální amplitudou uvnitř vlastního tvaru.
- banner.text
Parametry
Uveďte, zda má být posouzení průřezů provedeno 'Pružně' nebo 'Plasticky'. Používané výšky úseče imperfekce jsou závislé na tomto rozhodnutí.
Zakřivení pro
Čára vybočení průřezů je obecně známa. Pro 'pruty bez čáry vybočení' (s neznámou čarou vybočení) můžete hodnotu zadat ručně. Totéž platí pro 'plochy a objemy', které nemají čáru vybočení podle EN 1993-1-1.
- banner.text
Dynamický vlastní tvar
Parametry typu imperfekce Dynamický vlastní tvar lze definovat, je-li pro zatěžovací stav nebo kombinaci zatížení provedena Modální analýza.

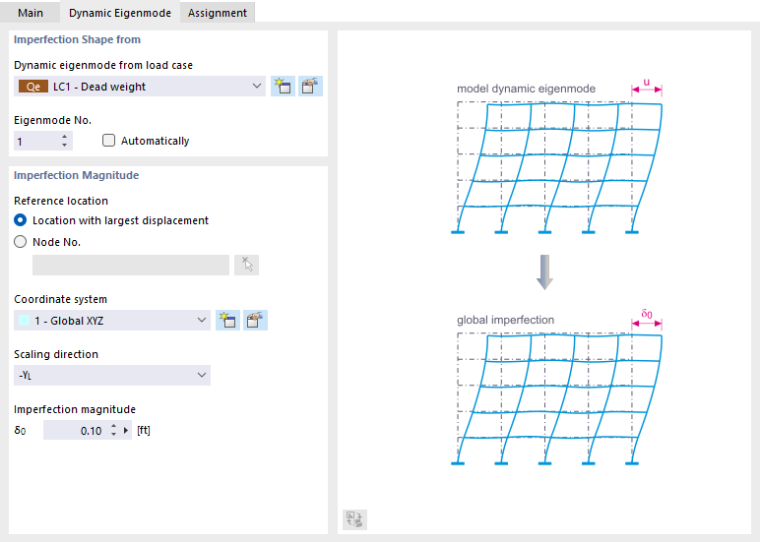

'Tvar imperfekce' vychází z dynamických vlastních čísel zatěžovacího stavu nebo kombinace zatížení. Vlastní tvary jsou přitom škálovány na výšku úseče.
Tvar imperfekce z
Vyberte relevantní zatěžovací stav nebo relevantní kombinaci zatížení v seznamu. Pomocí tlačítka
můžete vytvořit nový zatěžovací stav nebo novou kombinaci zatížení. Poté v seznamu definujte vlastní tvar, na kterém mají být imperfekce založeny. Pomocí volby 'Automaticky' můžete určení relevantního vlastního tvaru nechat na programu.
Výška úseče imperfekce
Parametry můžete definovat tak, jak je popsáno v části Výška úseče imperfekce pro tvar vybočení.
Skupina případů imperfekcí
Skupina případů imperfekcí je k dispozici jako typ imperfekce (viz obrázek Výběr typu imperfekce).

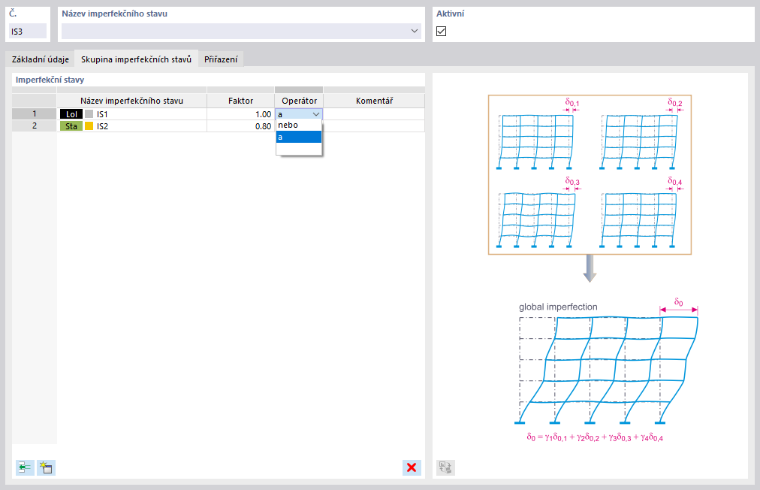

Několik případů imperfekcí můžete shrnout do jedné skupiny a zohlednit je tak například současně. Tato možnost je užitečná při speciálních analýzách pro uvažování globálních imperfekcí a lokálního vybočení.
Definujte případy imperfekcí, které mají být kombinovány. Pomocí tlačítka
můžete přidávat řádky v tabulce.
Každý případ imperfekce můžete zatížit 'faktorem'. Pomocí 'operátoru' určete, zda případy imperfekcí působí současně ('a'), nebo zda se vzájemně vylučují ('nebo').
Přiřazení
V záložce Přiřazení můžete případu imperfekce přiřadit jeden nebo více zatěžovacích stavů, případně i kombinací zatížení. Teprve pak je případ imperfekce při výpočtu zohledněn.
Přiřadit
Ve sloupci 'Přiřadit' jsou uvedeny všechny zatěžovací stavy, které jste vytvořili. Pro přenos zatěžovacího stavu do seznamu 'Přiřazené objekty' můžete využít následující možnosti:
- Dvojklikněte na zatěžovací stav.
- Označte zatěžovací stav. Poté klikněte na tlačítko
.
Přiřazené objekty

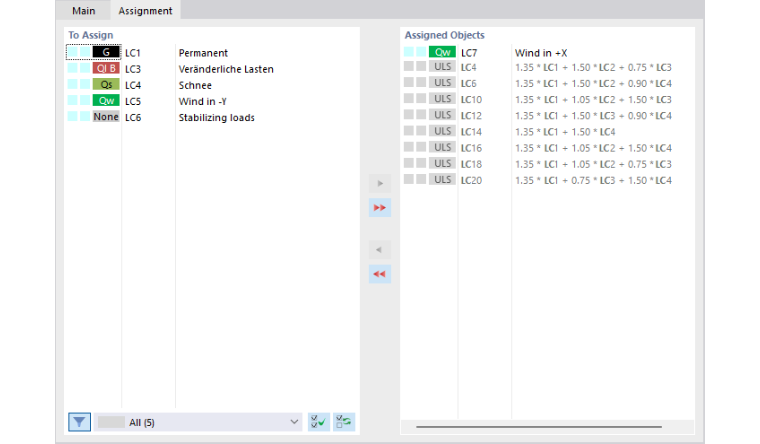

Sloupec 'Přiřazené objekty' spravuje všechny zatěžovací stavy, které případu imperfekce přiřazujete. Má-li být například případ imperfekce 'Vítr v +X' zohledněn se zatěžovacím stavem 'Vítr v +X', přeneste tento zatěžovací stav výše popsaným způsobem do seznamu. Je-li aktivní Generátor kombinací, jsou tím přiřazeny také všechny kombinace zatížení, které tento zatěžovací stav používají.
- banner.text@Pokud jste v záložce 'Základní údaje' zaškrtli volbu Přiřadit všem kombinacím zatížení bez přiřazeného případu imperfekce, obsahuje seznam také kombinace zatížení, které nejsou jinak přiřazeny.
- /
Tímto způsobem můžete porovnat případy imperfekcí se směry působení zatěžovacích stavů: Případ imperfekce se sklony v X například působí pro zatížení větrem v X, případ imperfekce v Y pro zatížení větrem v Y. U nepřiřazených kombinací zatížení (bez zatížení větrem) je každý případ imperfekce zohledněn samostatně. RSTAB vytváří po dvou kombinacích zatížení se shodnými kritérii superpozice, avšak s různými případy imperfekcí.
