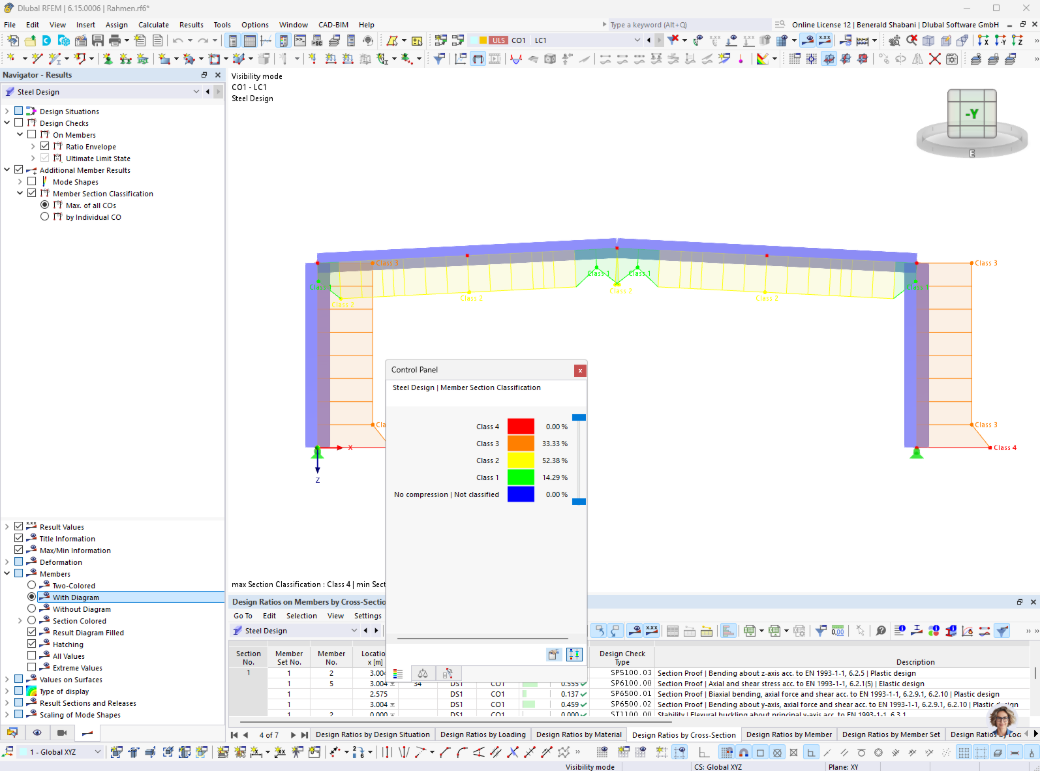

Класс сечения можно отобразить как графическую результирующую величину.
Эта функция доступна для всех норм проектирования аддонов Расчёт стальных конструкций и Расчет алюминиевых конструкций.
Классификация сечений выполняется в рамках расчёта стальных или алюминиевых конструкций по x-точкам и поэтому может варьироваться по длине стержня. Кроме того, класс сечения зависит от действующих внутренних сил.
Благодаря различным опциям отображения, вы можете индивидуально управлять графическим изображением результатов классов сечений:
- Выбирайте между различными типами графического изображения ('Двухцветный', 'С эпюрой', 'Без эпюры', 'Цветное сечение')
- Отображайте классы сечений либо как пакет для всех сочетаний нагрузок, либо отдельно для выбранного сочетания нагрузок
- Показывайте классы сечений для стержней, представителей стержней или представителей наборов стержней
Благодаря графическому представлению классов сечений, вы можете наглядно увидеть их в 3D-модели с первого взгляда. Это избавляет от необходимости открывать подробности расчётной проверки для отдельных расчётных точек, чтобы узнать, какой класс сечения имеется.
