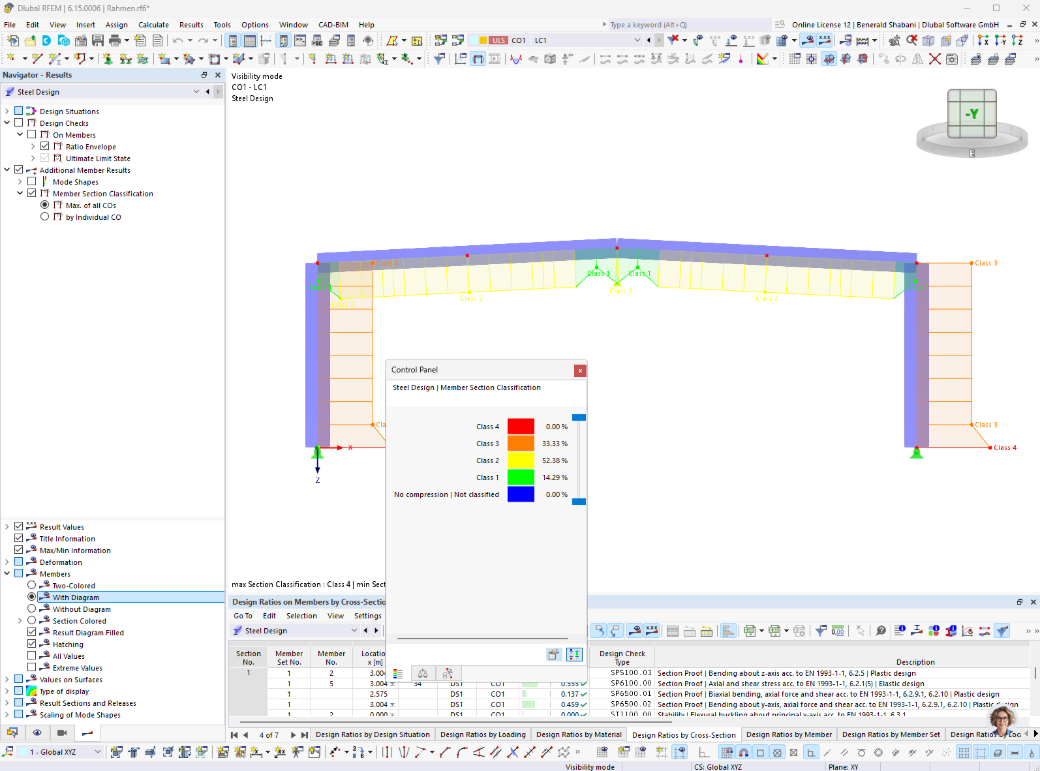

La clase de sección se puede mostrar como un valor de resultado gráfico.
Esta característica está disponible para todas las normas de diseño de los complementos Cálculo de acero y Cálculo de aluminio.
La clasificación de secciones se realiza en el contexto del cálculo de acero o aluminio en cada punto x y, por lo tanto, puede variar a lo largo de la longitud de la barra. Además, la clase de sección depende de los esfuerzos internos actuantes.
Gracias a las diferentes opciones de visualización, puede controlar de forma personalizada la visualización gráfica de resultados de las clases de sección:
- Elija entre diferentes modelos de representación ('Dos colores', 'Con diagrama', 'Sin diagrama', 'Sección en color')
- Represente las clases de sección como envolvente para todas las combinaciones de cargas o individualmente para una combinación de cargas seleccionada
- Muestre las clases de sección para barras, representantes de barras o representantes de conjuntos de barras
Gracias a la representación gráfica de las clases de sección, puede visualizarlas de un vistazo en el modelo 3D. Así se evita tener que abrir los detalles de verificación para puntos de verificación individuales para averiguar qué clase de sección está presente.
