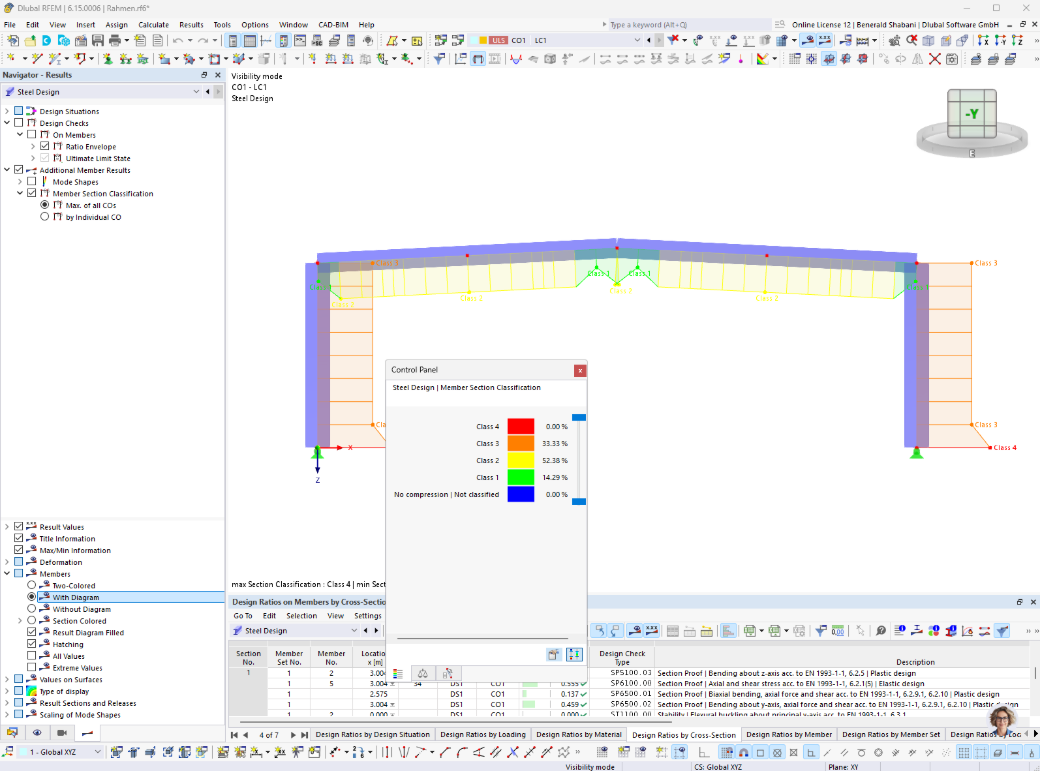

La classe de section peut être affichée comme grandeur de résultat graphique.
Cette fonctionnalité est disponible pour toutes les normes de vérification prises en charge par les modules complémentaires Vérification de l’acier et Vérification de l’aluminium.
La classification de section est effectuée dans le cadre de la vérification de l’acier ou de l’aluminium à chaque position x et peut donc varier sur la longueur de la barre. De plus, la classe de section dépend des efforts internes agissants.
Différentes options d’affichage vous permettent de contrôler l’affichage graphique des résultats des classes de section de manière personnalisée :
- Choisissez entre différents types d’affichage (« Bicolore », « Avec diagramme », « Sans diagramme », « Section en couleur »)
- Affichez les classes de section soit comme enveloppe pour toutes les combinaisons de charges, soit individuellement pour une combinaison de charges sélectionnée
- Affichez les classes de section pour les barres, les barres représentatives ou les ensembles de barres représentatifs
Grâce à la représentation graphique des classes de section, vous pouvez les afficher clairement en un coup d’œil dans le modèle 3D. L’ouverture des détails de vérification pour les différents points de vérification afin de déterminer quelle classe de section est présente devient ainsi superflue.
