A classe de secção transversal pode ser apresentada como um valor de resultado gráfico. Esta função está disponível para todas as normas de dimensionamento dos módulos Dimensionamento de aço e Dimensionamento de alumínio. A classificação de secção transversal é realizada no âmbito do dimensionamento de aço ou alumínio ponto a ponto e pode, por isso, variar ao longo do comprimento da barra. Além disso, a classe de secção transversal depende dos esforços internos atuantes.

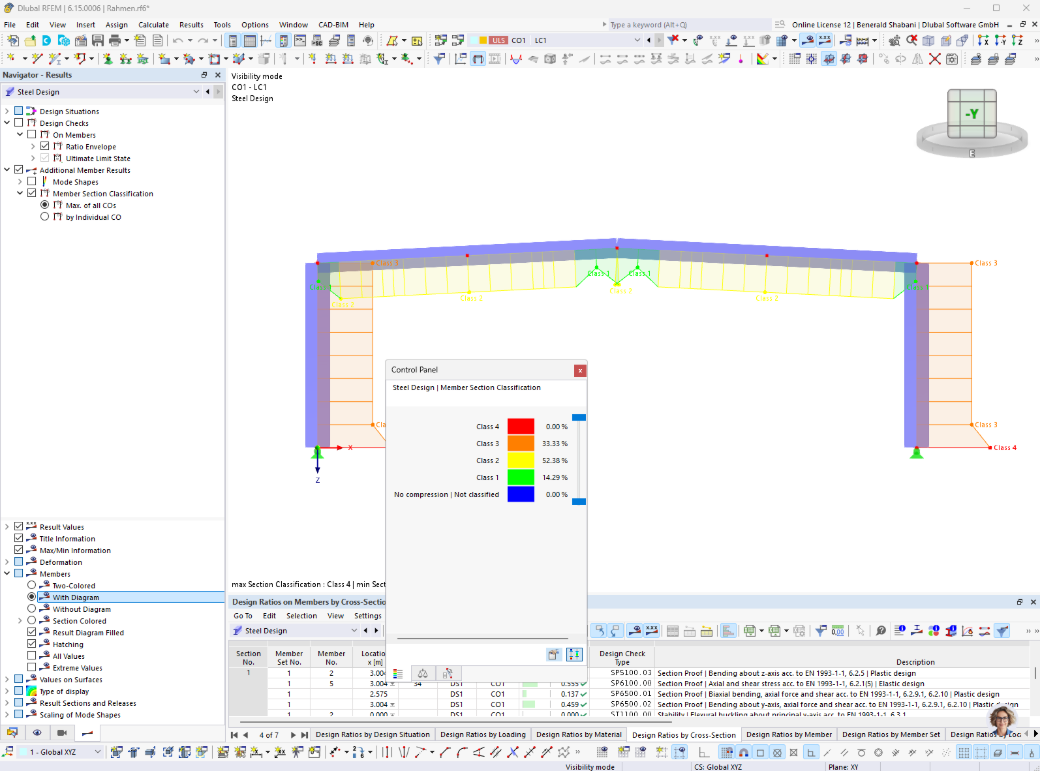

Graças às várias opções de visualização, pode controlar a visualização gráfica de resultados das classes de secção transversal de forma personalizada:
- Escolha entre diferentes tipos de representação gráfica ('Bicolor', 'Com diagrama', 'Sem diagrama', 'Secção transversal a cores')
- Apresente as classes de secção transversal como uma envolvente para todas as combinações de cargas ou individualmente para uma combinação de cargas selecionada
- Mostre as classes de secção transversal para barras, representantes de barra ou representantes de conjunto de barras
Com a representação gráfica das classes de secção transversal, pode visualizá-las de forma clara no modelo 3D com um simples relance. Assim, torna-se desnecessário abrir os detalhes de verificação de pontos de verificação individuais para descobrir qual a classe de secção transversal presente.
