В аддоне Стальные соединения я хочу использовать компонент «Накладка стыковая» для моделирования лапчатого соединения, но получаю сообщений об ошибках. Что я делаю не так?

Question

В аддоне Стальные соединения я хочу использовать компонент &#171;Накладка стыковая&#187; для моделирования лапчатого соединения, но получаю сообщений об ошибках. Что я делаю не так?

Accepted Answer

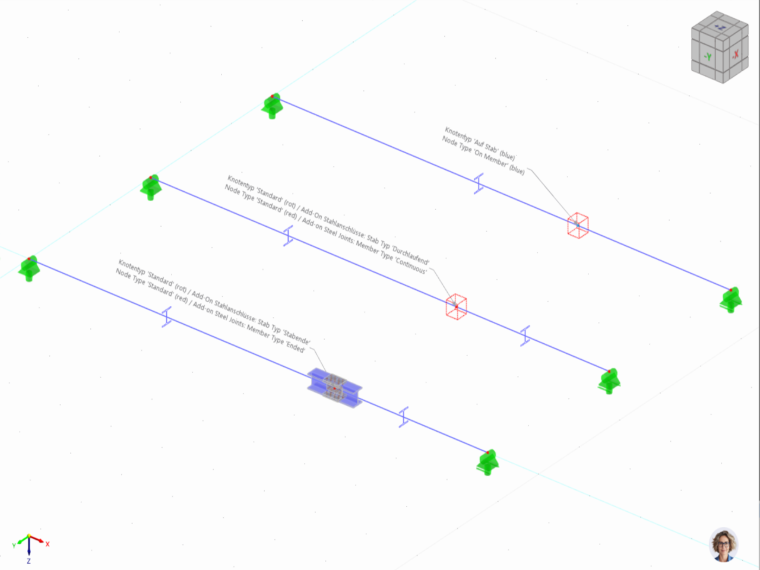

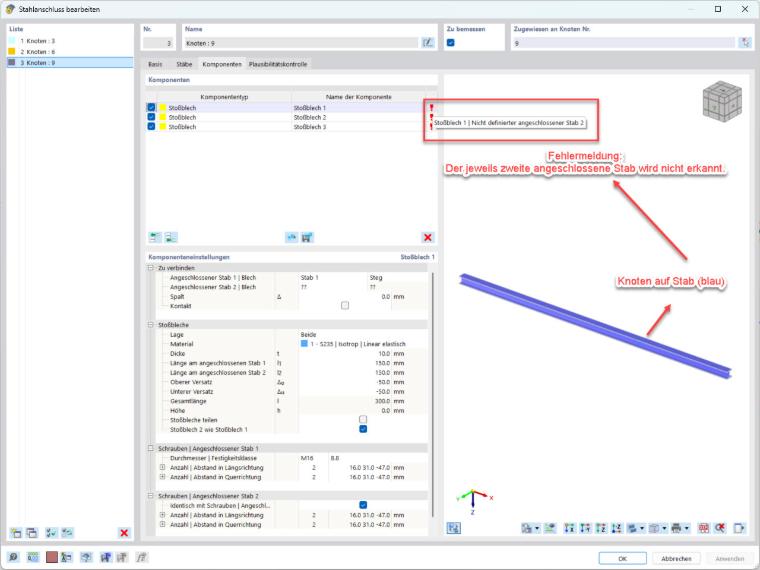

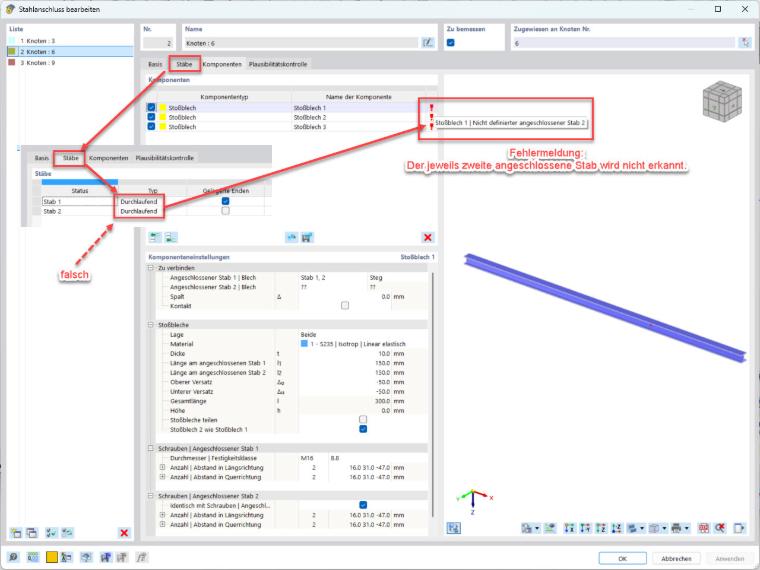

Компонент "Стыковая пластина" требует отдельных концов стержня для своего корректного определения.  Если стержень разделен узлом типа 'Стандартный', то в аддоне на вкладке 'Стержни' эти два конца стержня не должны быть определены как тип 'Непрерывный', так как в противном случае компонент 'Стыковая пластина' не распознает второй присоединенный стержень. Правильно установить тип на 'Конец стержня'.Такой тип соединительного узла не может быть определен на узле типа 'На стержне' (синие узлы), потому что стержень не разделяется и не разъединяется этим типом узла. Таким образом, компонент 'Стыковая пластина' не распознает второй присоединенный стержень.Ссылка на:

Соединение с помощью болтовых накладок на двутавре Часть 2/2
