Collegamento bullonato con aletta su trave a I Parte 2/2

Nel componente Giunti in acciaio, voglio usare la componente "Piastra di copertura" per modellare un giunto con coprigiunto, però ricevo messaggi di errore. Cosa sto sbagliando?

Risposta:

La componente "Piastra di giunzione" richiede estremità d'asta separate per la sua corretta definizione. Se l'asta è divisa da un nodo del tipo 'Norma', queste due estremità d'asta non devono essere definite nel registro 'Aste' nell'add-on come tipo 'Continuo', altrimenti la componente 'Piastra di giunzione' non riconosce la seconda asta collegata. È corretto impostare il tipo su 'Estremità dell'asta'.

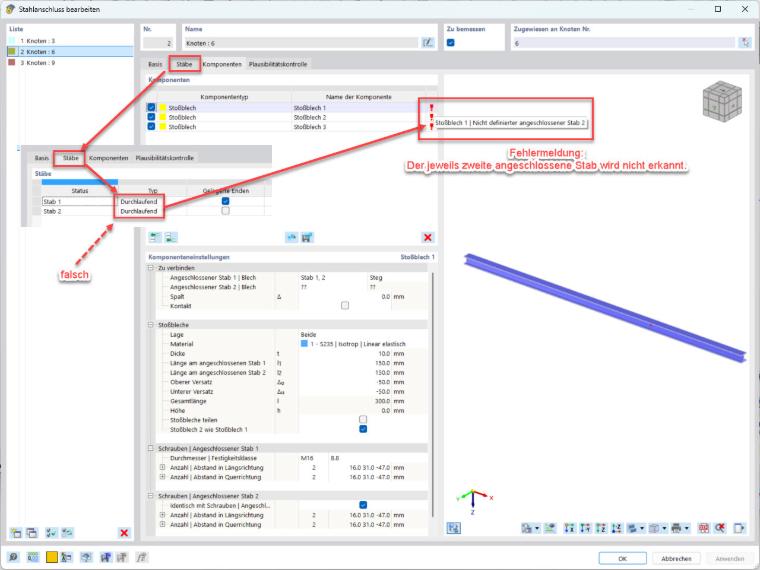

Second connected member not detected in "Joint Plat" component
FAQ 5778 | Nella componente "Piastra di collegamento", la seconda asta collegata non viene riconosciuta. Motivo: l’asta è stata definita come 'Continua'.

Questo tipo di giunto non può essere definito in un nodo del tipo 'Sull'asta' (nodi blu), poiché l'asta non viene divisa o separata da questo tipo di nodo. Pertanto, la componente 'Piastra di giunzione' non riconosce la seconda asta collegata.

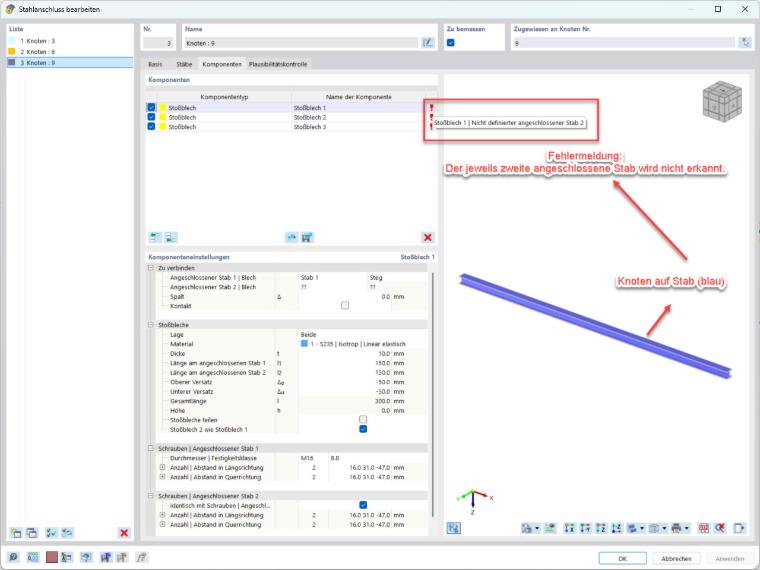

Definizione errata del componente asta «Piastra dell'unione» tramite l’utilizzo del tipo di nodo 'Sull'asta'.
FAQ 5778 | Definizione errata dell'asta per il componente "Piastra di contatto" utilizzando il tipo di nodo 'Su asta'

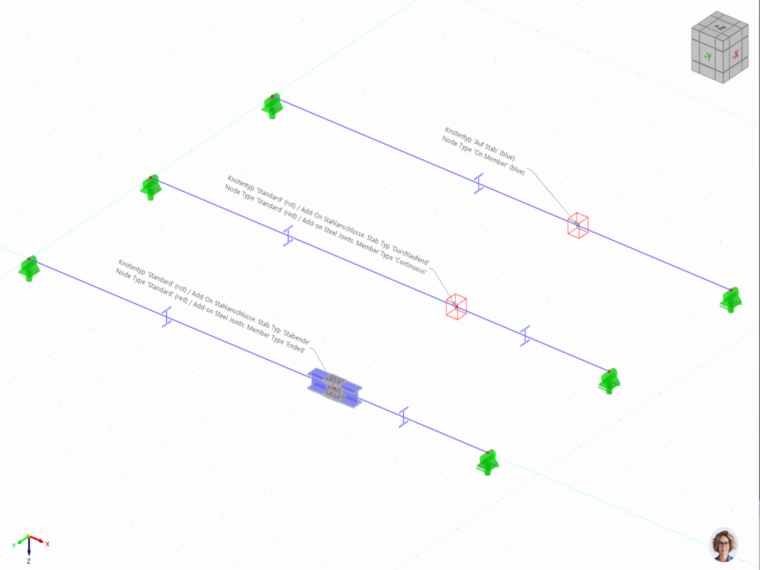

Image di anteprima di modello da scaricare
0x
0x
FAQ 5778 | Modello associato, modellato in RFEM 6

Link a:

FAQ 5776 | "Collegamento di piatto bullonato su trave a I Parte 1/2"
