Conexión de placa atornillada en viga en I parte 2/2

El componente "Placa de empalme" requiere extremos de barra separados para su correcta definición.
Si la barra se divide mediante un nudo del tipo 'Norma', no se deben definir estos dos extremos de barra en el complemento en la pestaña 'Barras' como tipo 'Continuo', ya que de lo contrario el componente 'Placa de empalme' no reconocerá la segunda barra conectada. Lo correcto es establecer el tipo en 'Extremo de barra'.

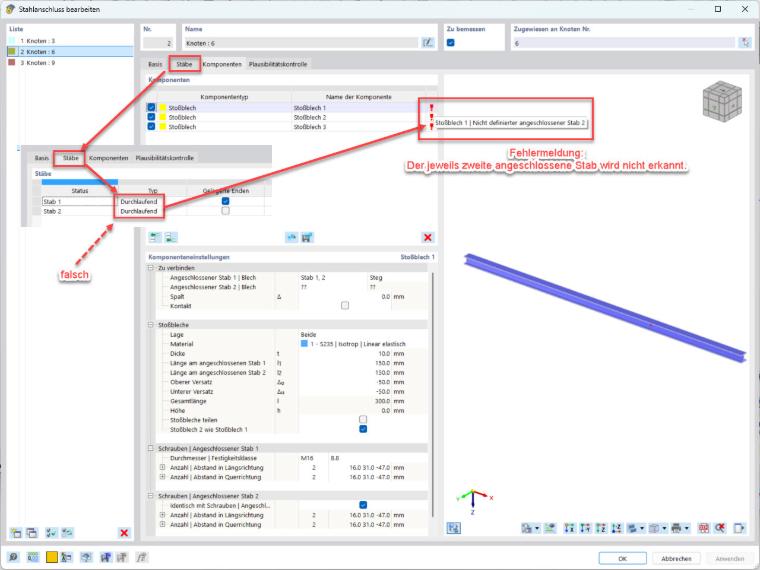

FAQ 5778 | En el componente "Chapa de unión", la segunda barra primera conectada no se detecta. Motivo: la barra se definió como "Continua".

Este tipo de unión no se puede definir en un nudo del tipo 'En barra' (nudos azules), porque la barra no se divide ni se separa mediante este tipo de nudo. Por lo tanto, el componente 'Placa de empalme' no reconoce la segunda barra conectada.

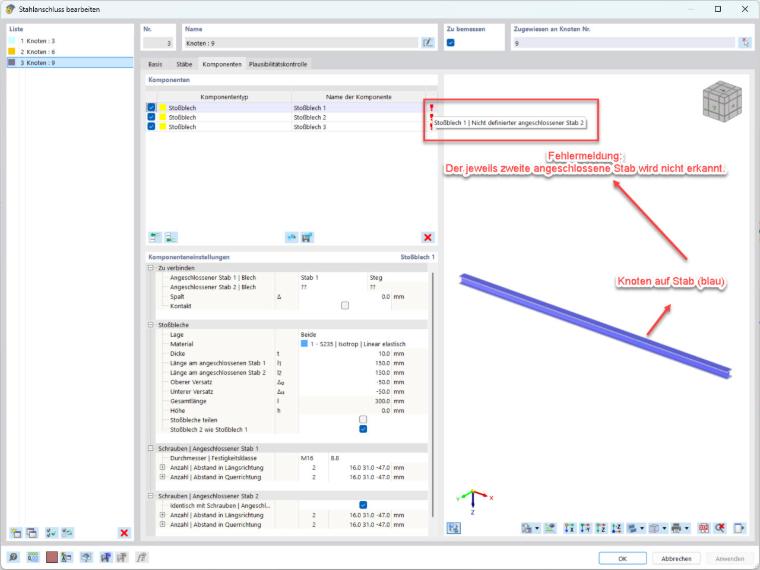

Pregunta frecuente 5778 | Definición incorrecta de la barra para el componente "Chapa de conexión" utilizando el tipo de nudo 'En barra'

0x

0x

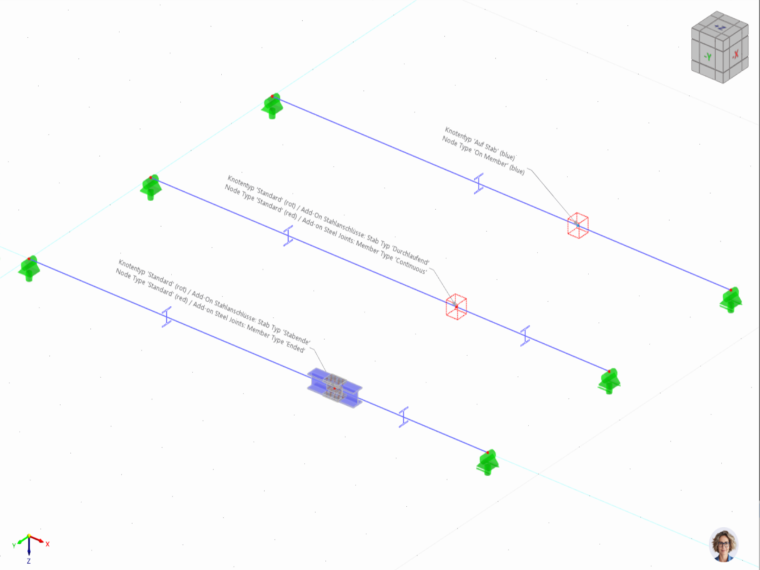

Modelo relacionado, modelado en RFEM 6
