Dans le module complémentaire Assemblages en acier, je souhaite utiliser le composant « Éclisse » pour modéliser un assemblage par éclisse. Cependant, des messages d’erreur apparaissent. Pourquoi ?

Q: Dans le module complémentaire Assemblages en acier, je souhaite utiliser le composant « Éclisse » pour modéliser un assemblage par éclisse. Cependant, des messages d’erreur apparaissent. Pourquoi ?

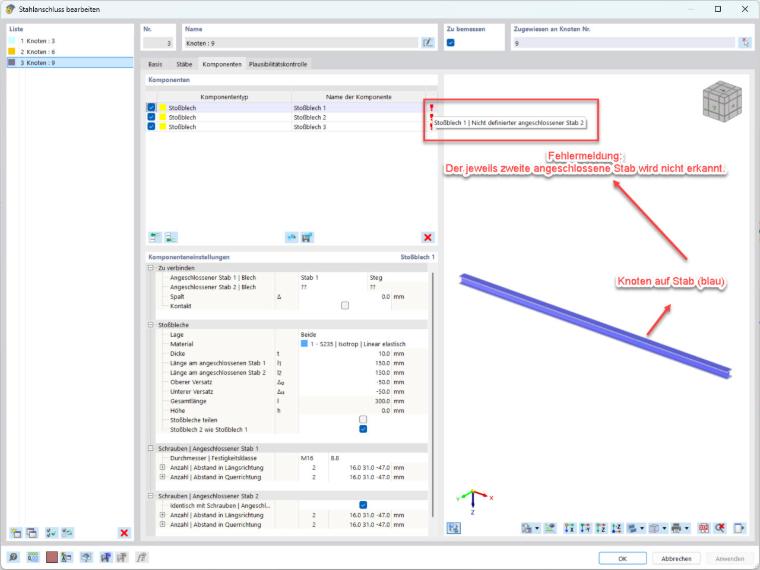

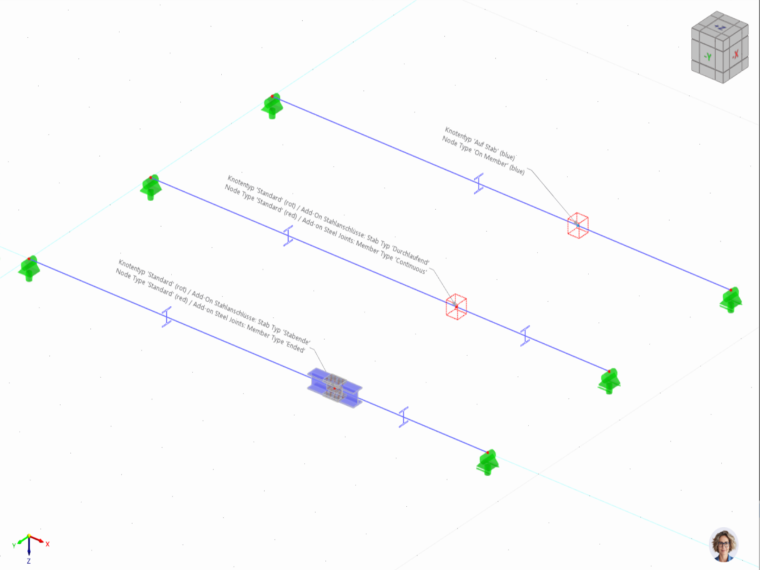

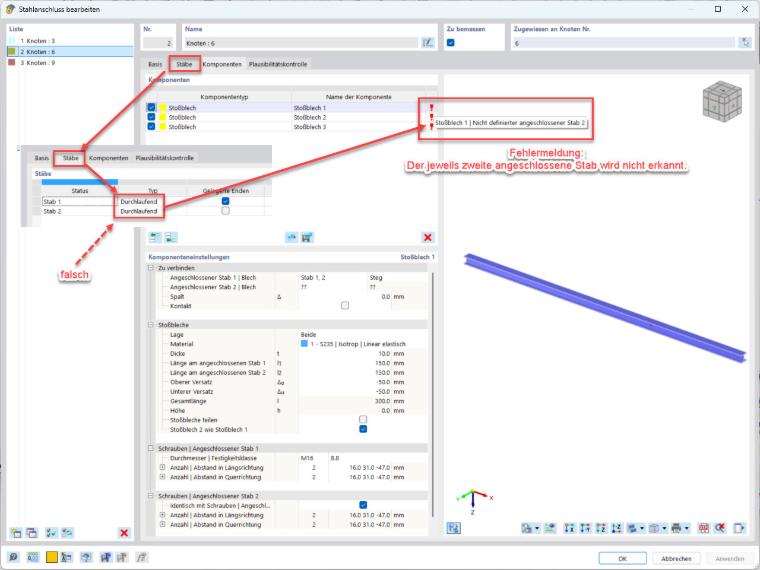

Le composant « Éclisse » nécessite des extrémités de barre distinctes pour sa définition correcte. Si la barre est divisée par un nœud de type « Standard », ces deux extrémités de barre ne doivent pas être définies comme type « Continu » dans le module complémentaire, sous l'onglet « Barres », sinon le composant « Éclisse » ne reconnaîtra pas la deuxième barre connectée. Il est correct de définir le type sur « Extrémité de barre ».Ce type d’assemblage ne peut pas être défini sur un nœud de type « Sur barre » (nœuds bleus), car la barre n’est pas divisée ni séparée par ce type de nœud. Ainsi, le composant « Éclisse » ne reconnaît pas la deuxième barre connectée.Lien vers :

Question

Dans le module compl&#233;mentaire Assemblages en acier, je souhaite utiliser le composant &#171;&nbsp;&#201;clisse&nbsp;&#187; pour mod&#233;liser un assemblage par &#233;clisse. Cependant, des messages d’erreur apparaissent. Pourquoi&nbsp;?

Accepted Answer

Le composant &#171; &#201;clisse &#187; n&#233;cessite des extr&#233;mit&#233;s de barre distinctes pour sa d&#233;finition correcte.  Si la barre est divis&#233;e par un nœud de type &#171; Standard &#187;, ces deux extr&#233;mit&#233;s de barre ne doivent pas &#234;tre d&#233;finies comme type &#171; Continu &#187; dans le module compl&#233;mentaire, sous l'onglet &#171; Barres &#187;, sinon le composant &#171; &#201;clisse &#187; ne reconna&#238;tra pas la deuxi&#232;me barre connect&#233;e. Il est correct de d&#233;finir le type sur &#171; Extr&#233;mit&#233; de barre &#187;.Ce type d’assemblage ne peut pas &#234;tre d&#233;fini sur un nœud de type &#171; Sur barre &#187; (nœuds bleus), car la barre n’est pas divis&#233;e ni s&#233;par&#233;e par ce type de nœud. Ainsi, le composant &#171; &#201;clisse &#187; ne reconna&#238;t pas la deuxi&#232;me barre connect&#233;e.Lien vers :

Assemblage par éclisse boulonné pour poutre en I - Partie 2/2
