O colapso da Ponte de Québec em 1907 foi, sem dúvida, uma das catástrofes mais consequentes na história da indústria da construção. Porque a Ponte de Québec colapsou não apenas uma, mas uma segunda vez mais tarde, durante os trabalhos de construção. No primeiro colapso da Ponte de Québec, morreram 75 pessoas. Vamos analisar a construção do colosso de aço com mais detalhes. Como é que esta catástrofe mudou a forma de lidar com o risco, a responsabilidade e a garantia de qualidade na engenharia? Fique atento!
Ponte de Québec: Construção de pontes no limite
A cidade canadiana de Québec City era um importante ponto nodal para o comércio no início do século XX. A população cresceu rapidamente devido à industrialização e rapidamente se tornou claro: para acompanhar este desenvolvimento, é necessária uma infraestrutura adequada.
Foi planeada uma ligação ferroviária sobre o Rio São Lourenço. Isto ligaria Québec à rede comercial supra-regional e as mercadorias já não teriam de ser transportadas de ferry através do rio. Para tal ligação, era necessária uma ponte – mas não uma qualquer!
A ponte planeada devia atingir um dos maiores vãos do mundo e ser executada como uma ponte em consola (Cantilever). Arriscado, mas teoricamente exequível. Com isto, a Ponte de Québec estabeleceria novos padrões na construção de pontes. Embora o projeto estivesse a equilibrar-se à beira do abismo com este planeamento, este risco foi mesmo assumido conscientemente.
Afinal, não era novidade que projetos ousados fossem concretizados na engenharia civil. Por exemplo, muitos colegas de profissão consideravam Eugène Freyssinet louco, até ele provar que o seu desenvolvimento, o betão pré-esforçado, podia revolucionar a engenharia civil. Se a história dele lhe interessa, recomendamos este artigo: Eugène Freyssinet: Pai do betão pré-esforçado .
Ponte de Québec: Erros na construção e no projeto
Então, qual era exatamente o plano? O sistema escolhido foi uma clássica ponte em consola. Nada de emocionante, portanto. Duas consolas maciças (braços em cantiléver) deveriam suportar uma viga central suspensa. Isto significava: altas forças de compressão nos banzos superiores, forças de tração nos inferiores. Uma ponte como já tinha sido construída muitas vezes, só que não nesta ordem de grandeza.
A responsabilidade pelo megaprojeto não era de um desconhecido. Theodore Cooper era, na época, um conceituado engenheiro de pontes. Portanto, a Ponte de Québec estava nas melhores mãos? Sim e não. Porque havia alguns pontos críticos no projeto. Com um tal vão, o peso próprio é consideravelmente grande. E não só.
Um dos maiores problemas na Ponte de Québec foram as alterações feitas ao projeto durante o planeamento. Já abordámos este tema várias vezes neste blog. Não raramente, grandes projetos têm problemas já durante a fase de planeamento. Ou porque, a meio da fase de construção, de repente se quer alterar algo.
Isto mantém-se até hoje, especialmente na indústria da construção alemã. Se lhe interessam as razões pelas quais grandes projetos muitas vezes terminam num verdadeiro desastre, recomendamos este artigo: Projetos de construção de grande escala na Alemanha .
Na Ponte de Québec, por exemplo, o peso real da construção aumentou consideravelmente durante o planeamento. De alguma forma, era necessário atingir o vão e, se possível, garanti-lo. O principal problema eram os elementos de compressão esbeltos. Os banzos superiores eram suscetíveis a uma falha sob altas cargas de encurvadura.
.jpg?mw=760&hash=a0d3b1d522fa832b9ccb250937f220cad95302d1)

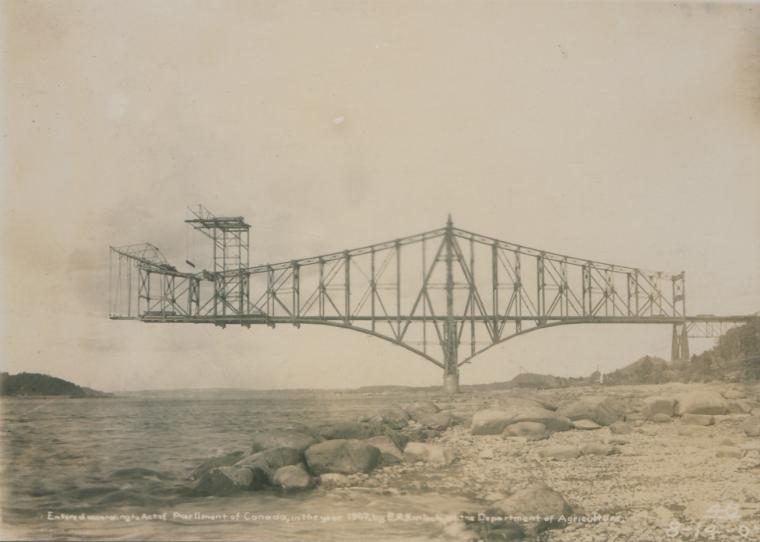

Além disso, faltava um recálculo iterativo, ou seja: as alterações de projeto subsequentes não foram reavaliadas. Provavelmente pensou-se: esta é apenas a maior ponte da nossa era, há de aguentar-se de alguma forma. E de facto aguentou, pelo menos inicialmente. Porque já durante a fase de construção, rapidamente se tornou evidente que a estrutura da Ponte de Québec se deformava de forma anormal.
Foi registada uma flecha crescente da estrutura de apoio. Vista e tomada em consideração. Infelizmente, estes sinais de alerta não foram interpretados corretamente e, por isso, simplesmente continuou-se a construir. Infelizmente, aconteceu o que tinha de acontecer.
O primeiro colapso da Ponte de Québec em 1907
Em 29 de agosto de 1907, as flechas tornaram-se críticas. Ocorreu a súbita falha da estrutura de apoio e a Ponte de Québec desmoronou-se. O que exatamente aconteceu e qual foi o gatilho aqui? Vamos analisar brevemente. Porque neste ponto já se percebe que não foi apenas um erro isolado.
Tudo começou com uma instabilidade local. Um elemento de compressão da consola sul cedeu sob o considerável peso próprio da Ponte de Québec, semiacabada. A carga recaiu então sobre a estrutura de apoio circundante, mas esta não conseguiu absorver as forças adicionais. Ocorreu um colapso total da ponte, uma trágica reação em cadeia.

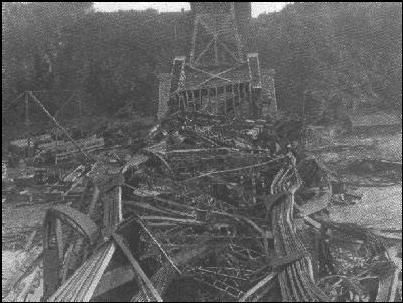

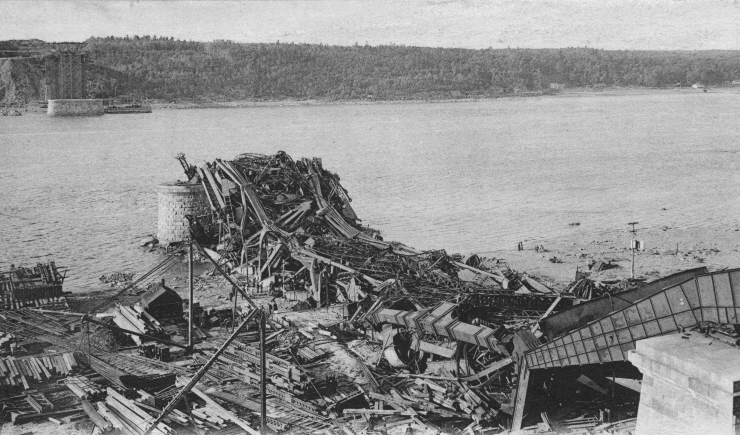

Em 15 segundos, toda a Ponte de Québec, na altura a maior ponte em consola do mundo, se desmoronou no Rio São Lourenço. Nesta catástrofe, 75 dos 86 trabalhadores perderam a vida. O colapso da Ponte de Québec é considerado a maior catástrofe na engenharia do século XX e a análise revelou factos chocantes.
Falha da Ponte de Québec em 1907: Causas técnicas
A falha de uma peça central da ponte tão grande não pôde ser absorvida pela estrutura circundante. Aqui, a carga de encurvadura crítica foi largamente excedida. E ninguém tinha pensado antes em incorporar uma certa redundância, ou seja, um plano de emergência, caso a Ponte de Québec se tornasse instável em algum ponto durante a construção.
Então, de quem foi a culpa? Dos engenheiros? Na verdade, não, pois vários deles tinham relatado deformações no local. No entanto, a direção não reagiu ou reagiu muito tarde. Esperava-se que, no final, tudo funcionasse como deveria.
Para investigar as causas exatas do colapso da Ponte de Québec, foi criada uma Comissão Real. Fizeram parte deste grupo, entre outros, especialistas externos que analisaram o planeamento e a construção da Ponte de Québec em busca de erros. E rapidamente os encontraram.
As cargas para a estrutura de apoio da Ponte de Québec não foram recalculadas após as alterações de projeto. Isto resultou num erro de cálculo do peso próprio real e dos seus efeitos na estrutura da ponte. Cargas adicionais não foram consideradas, o que levou a que os elementos de compressão se tornassem instáveis. Efeitos de encurvadura também não foram considerados, embora a sua importância já fosse conhecida na engenharia civil da época.
Outro ponto importante foi a falta de redundância, que já mencionámos brevemente. A falha de um elemento levou diretamente ao colapso total. Isto, naturalmente, não deve acontecer num grande projeto de construção. Mas não foram apenas pontos técnicos que levaram à falha da Ponte de Québec.
Colapso da Ponte de Québec: Erros humanos
Um problema fundamental na construção da Ponte de Québec foi a má organização de todo o projeto. Uma única autoridade tomava todas as decisões. Tudo tinha de ser aprovado por Theodore Cooper e este confiava principalmente na sua própria experiência e no seu, aparentemente insuficiente, instinto.
Verificou-se que todo o estaleiro de obras era um desastre organizacional. Falhas de comunicação por todo o lado. Afinal, houve alguns avisos de vários engenheiros que trabalharam na Ponte de Québec, mas houve poucas ou nenhumas reações. Uma verificação independente ou uma segunda opinião sobre os cálculos finais também não foram consideradas.
Portanto, o problema vinha apenas da cúpula? Não totalmente. Porque as decisões superiores quase não eram questionadas e todos os indícios de problemas com a estrutura de apoio foram, em última análise, interpretados de forma a que se enquadrassem na imagem existente. Criou-se assim a sua própria realidade. Porque a enorme pressão de tempo sob a qual a equipa estava e as altas expectativas em relação ao projeto da Ponte de Québec fizeram com que, no final, o progresso fosse colocado acima da segurança. O resultado: um triste amontoado de vigas de aço e muitas vítimas desnecessárias.
Ponte de Québec: O segundo colapso em 1916
Como é que as coisas continuaram após este desastre? O país manteve a decisão de ter uma ponte sobre o Rio São Lourenço. O projeto da Ponte de Québec foi adaptado, os cálculos verificados. Após os planeamentos, a construção da Ponte de Québec foi retomada. Deveria ter o mesmo vão, mas com uma construção alterada.
Em vez de banzos curvos nas consolas, estes eram agora retos e a viga suspensa, por assim dizer, a peça central do projeto, era ligeiramente mais curta. Em geral, a nova construção da ponte era significativamente mais maciça do que a anterior. A montagem, por sua vez, deveria decorrer da mesma forma. Novamente, sob a supervisão constante do novo engenheiro-chefe Ralph Modjeski, as consolas foram construídas em avanço sobre o rio. Desta vez, não houve problemas aqui.

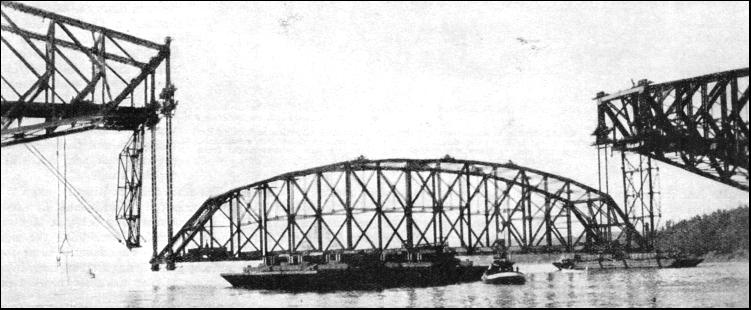

Em 1916, chegou o momento. A viga suspensa foi pré-montada na margem e aguardou lá pela sua utilização. Três barcaças, contentores de carga flutuantes sem propulsão própria, foram usadas para a transportar para a ponte. Em seguida, a viga suspensa de 5.000 toneladas deveria ser içada em várias operações de elevação.
Foi então que, em 11 de setembro de 1916, ocorreu uma nova catástrofe. Novamente, a ponte, ou pelo menos uma parte dela, mergulhou nas águas. A conclusão da Ponte de Québec estivera tão próxima. A equipa falhou na parte provavelmente mais difícil de toda a montagem. Quando a viga estava a ser colocada na sua posição final entre as duas consolas, caiu subitamente no rio. Neste acidente, morreram 13 pessoas.
Mais tarde, a investigação do acidente mostrou que uma peça de apoio não tinha sido construída e armazenada de forma ideal durante a elevação. A segurança durante o içamento não tinha sido suficiente. Até hoje, os destroços da viga suspensa repousam no leito do rio, a cerca de 60 m de profundidade. E a ponte?
Conclusão da Ponte de Québec

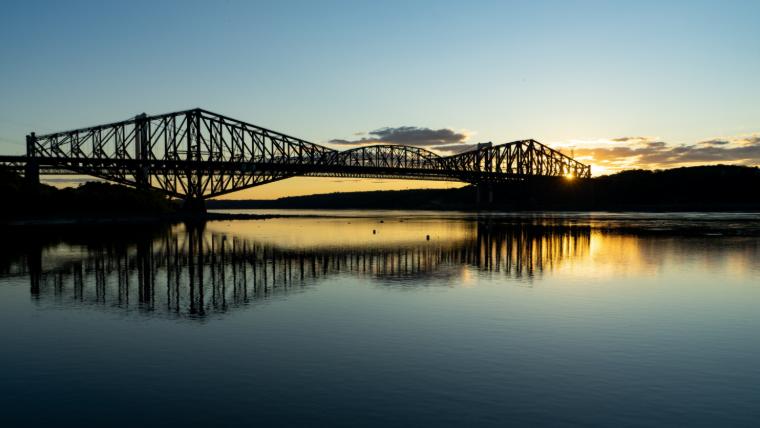

Após a conclusão das investigações, os trabalhos na ponte foram retomados. Foi construída uma nova viga suspensa e, desta vez, montada com um intervalo de tempo maior. Após quatro dias, tudo estava no seu devido lugar. Em 1919, após o fim da 1ª Guerra Mundial, a Ponte de Québec foi solenemente inaugurada.
Todo o projeto mostra que projetos de construção tão grandes trazem desafios especiais que de forma alguma devem ser ignorados. Particularmente no processo de construção, a segurança não é uma opção, mas sim o absolutamente mais importante. A complexidade dos estados de construção temporários é muitas vezes subestimada.
Quando uma estrutura ainda não está totalmente concluída, mostra-se frequentemente ainda mais complexa do que no estado final. Na fase de construção, tais riscos são, não raro, ignorados com um encolher de ombros. Em muitos casos, corre bem, noutros custa, como no caso da Ponte de Québec, vidas humanas.
Conclusão: Colapso da Ponte de Québec
A engenharia civil está em constante desenvolvimento e aprende com os erros, por mais trágicos que sejam. O colapso da Ponte de Québec deixou marcas até hoje. Reunimos para si sete conclusões que podemos tirar deste desastre para a indústria da construção atual.
- Número 1: Reservas de segurança não são opcionais, as incertezas devem ser planeadas ativamente
- Número 2: Verificações independentes como padrão, uma terceira ou quarta opinião é vital em projetos complexos – para a estrutura e para a equipa
- Número 3: Monitorização consistente de dados de medição e incorporação de sistemas de alerta precoce
- Número 4: Consideração de todos os casos de carga, especialmente durante a fase de construção
- Número 5: Comunicação construtiva entre todos, independentemente das hierarquias
- Número 6: A responsabilidade vai além do cliente, construção para o público
- Número 7: Segurança sobrepõe-se à pressão de tempo e ao lucro
O caso da Ponte de Québec é usado até hoje na formação de novos engenheiros civis. Afinal, o colapso da Ponte de Québec não foi um simples erro de cálculo, mas uma falha a vários níveis. Mostra claramente que a viabilidade técnica não é suficiente para criar estruturas monumentais. Organização e comunicação têm de ser simplesmente coerentes em projetos tão grandes, caso contrário, não só as construções, mas, no pior dos casos, também pessoas saem prejudicadas.
