Der Einsturz der Québec-Brücke im Jahr 1907 war zweifellos eine der folgenreichsten Katastrophen in der Geschichte der Baubranche. Denn die Québec-Brücke brach nicht nur einmal, sondern später noch ein zweites Mal während der Bauarbeiten ein. Beim ersten Einsturz der Québec-Brücke starben 75 Menschen. Wir sehen uns den Bau des Stahlkolosses etwas genauer an. Wie veränderte diese Katastrophe den Umgang mit Risiko, Verantwortung und Qualitätssicherung im Ingenieurwesen? Bleibt dran!
Québec-Brücke: Brückenbau am Limit
Die kanadische Stadt Québec City war zu Beginn des 20. Jahrhunderts ein bedeutender Knotenpunkt für den Handel. Durch die Industrialisierung wuchs die Bevölkerung schnell an und bald wurde klar: Um mit dieser Entwicklung mithalten zu können, braucht es eine angemessene Infrastruktur.
Geplant wurde eine Eisenbahnverbindung über den Sankt-Lorenz-Strom. Dadurch wäre Québec überregional ans Handelsnetz angeschlossen und Waren müssten nicht mehr per Fähre über den Fluss transportiert werden. Für eine solche Verbindung sollte eine Brücke her – aber nicht irgendeine!
Die geplante Brücke sollte eine der längsten Spannweiten weltweit erreichen und als Kragträgerbrücke (Cantilever) ausgeführt werden. Riskant, aber theoretisch umsetzbar. Damit würde die Québec-Brücke neue Maßstäbe im Brückenbau setzen. Zwar balancierte das Projekt mit dieser Planung an der Klippe zum Abgrund, aber man ging dieses Risiko sogar bewusst ein.
Schließlich war es nichts Neues, dass im Bauingenieurwesen kühne Projekte umgesetzt wurden. Beispielsweise hielten viele Fachkollegen Eugène Freyssinet für verrückt, bis er bewies, dass seine Entwicklung, der Spannbeton, das Bauwesen revolutionieren konnte. Wenn euch seine Geschichte interessiert, empfehlen wir euch diesen Beitrag: Eugène Freyssinet: Vater des Spannbetons .
Québec-Brücke: Fehler in Konstruktion und Design
Wie sah der Plan also genau aus? Das gewählte System war eine klassische Kragträgerbrücke. So weit also nicht Aufregendes. Zwei massive Ausleger (Cantilever-Arme) sollten einen mittleren Einhängeträger tragen. Das bedeutete: hohe Druckkräfte in den oberen Gurten, Zugkräfte in den unteren. Eine Brücke, wie sie schon oft gebaut wurde, nur nicht in dieser Größenordnung.
Die Verantwortung für das Megaprojekt trug kein Unbekannter. Theodore Cooper war zu dieser Zeit ein angesehener Brückeningenieur. Also war die Québec-Brücke in besten Händen? Jain. Denn es gab einige kritische Punkte am Design. Bei einer solchen Spannweite ist das Eigengewicht erheblich groß. Nicht nur das.
Eines der größten Probleme an der Québec-Brücke waren die Änderungen, die während der Planung am Design gemacht wurden. Das Thema hatten wir auf diesem Blog ja schon öfter. Nicht selten machen Großprojekte schon während der Planungsphase Probleme. Oder weil mitten in der Bauphase auf einmal noch etwas geändert werden soll.
Das Ganze hält sich bis heute, gerade in der deutschen Baubranche. Falls euch die Gründe interessieren, wieso Großprojekte oft in einem echten Desaster enden, empfehlen wir euch diesen Beitrag: Großbauprojekte in Deutschland .
Bei der Québec-Brücke wuchs beispielsweise das tatsächliche Gewicht der Konstruktion während der Planung erheblich an. Irgendwie musste die Spannweite ja erreicht und möglichst gesichert werden. Hauptproblem waren die schlanken Druckglieder. Die oberen Gurte waren anfällig für ein Versagen unter hohen Knicklasten.
.jpg?mw=760&hash=a0d3b1d522fa832b9ccb250937f220cad95302d1)
Noch dazu fehlte eine iterative Nachrechnung, heißt: Die nachträglichen Designänderungen wurden nicht neu bewertet. Man dachte sich wohl: Das ist ja nur die größte Brücke unserer Zeit, das wird schon irgendwie halten. Tat es auch, zunächst zumindest. Denn bereits in der Bauphase zeigte sich schnell, dass die Brückenstruktur der Québec-Brücke sich ungewöhnlich verformt.

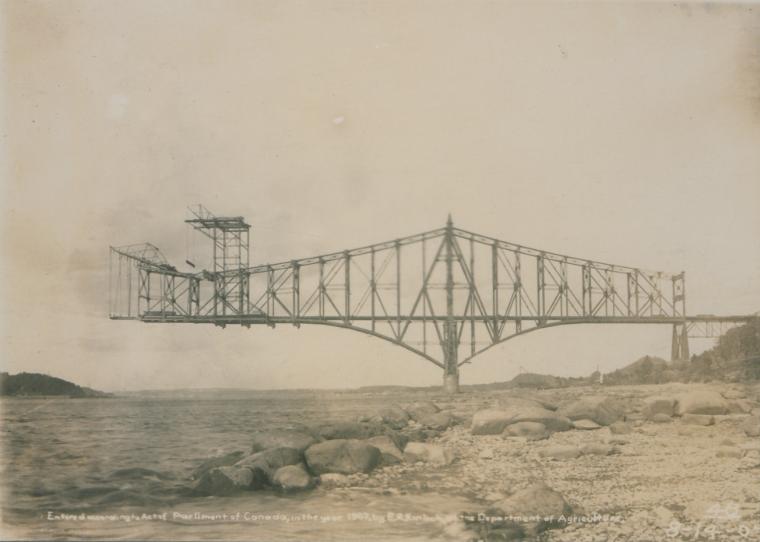

Man registrierte eine zunehmende Durchbiegung der Tragstruktur. Gesehen und zur Kenntnis genommen. Richtig interpretiert wurden diese Warnsignale leider nicht und daher wurde einfach weiter gebaut. So kam es leider, wie es kommen musste.
Der erste Einsturz der Québec-Brücke 1907

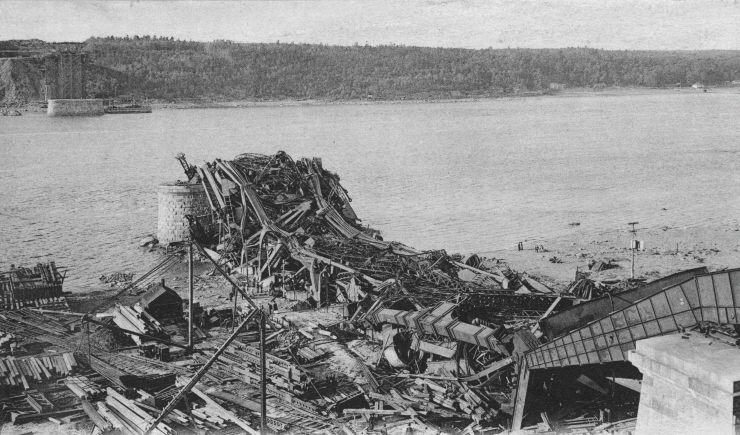

Am 29. August 1907 wurden die Durchbiegungen kritisch. Es kam zum plötzlichen Versagen der Tragstruktur und die Québec-Brücke stürzte in sich zusammen. Was genau war passiert und wo lag hier der Auslöser? Das schauen wir uns kurz an. Denn an diesem Punkt zeigt sich schon, dass es nicht ein Fehler allein gewesen war.
Angefangen hat alles mit einer lokalen Instabilität. Ein Druckglied des südlichen Kragarms gab unter dem erheblichen Eigengewicht der halb fertiggestellten Québec-Brücke nach. Die Last fiel nun auf die umliegende Tragstruktur, aber diese konnte diezusätzlichen Kräfte nicht aufnehmen. Es kam zu einem kompletten Kollaps der Brücke, eine tragische Kettenreaktion.

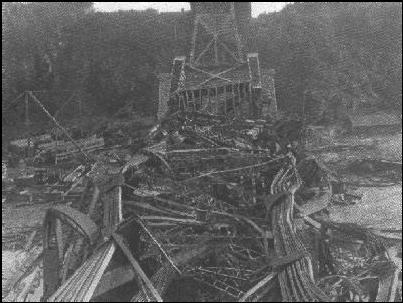

Innerhalb von 15 s krachte die gesamte Québec-Brücke, die damals längste Auslegerbrücke der Welt, in den St.-Lorenz-Strom. Bei dieser Katastrophe verloren 75 von 86 Arbeitern ihr Leben. Der Einsturz der Québec-Brücke gilt als größte Katastrophe im Ingenieurwesen des 20. Jahrhunderts und die Aufarbeitung zeigte Erschreckendes.
Versagen der Québec-Brücke 1907: Technische Ursachen
Das Versagen eines so großen zentralen Brückenteils konnte nicht durch die umliegende Struktur aufgefangen werden. Hier wurde die kritische Knicklast weit überschritten. Und niemand hatte vorher daran gedacht, eine gewisse Redundanz einzubauen, also einen Notfallplan, falls die Québec-Brücke während des Baus in irgendeinem Punkt instabil werden sollte.
Bei wem lag also die Schuld? Bei den Ingenieuren? Tatsächlich nicht, denn mehrere von ihnen hatten vor Ort Verformungen gemeldet. Die Leitung allerdings reagierte darauf entweder gar nicht oder erst sehr spät. Man hoffte darauf, dass am Ende alles so funktionieren würde, wie es sollte.
Um die genauen Ursachen für den Einsturz der Québec-Brücke zu untersuchen, wurde eine Royal Commission ins Leben gerufen. Teil dieser Gruppe waren unter anderem externe Experten, die Planung und Bau der Québec-Brücke auf Fehler untersuchten. Und sie wurden schnell fündig.
Die Lasten für die Tragkonstruktion der Québec-Brücke wurden nach den Designänderungen nicht neu berechnet. Dadurch ergab sich eine Fehlberechnung des tatsächlichen Eigengewichts mit seinen Auswirkungen auf die Brückenstruktur. Zusatzlasten wurden nicht berücksichtigt, was dazu führte, dass Druckglieder instabil wurden. Auch auftretende Knickeffekte wurden nicht berücksichtigt, obwohl ihre Bedeutung im damaligen Bauingenieurwesen damals bereits bekannt war.
Ein weiterer wichtiger Punkt war die fehlende Redundanz, die wir bereits kurz angesprochen haben. Das Versagen eines Elements führte direkt zum Gesamtkollaps. So etwas darf bei einem Großbauprojekt natürlich nicht passieren. Doch es gab nicht nur technische Punkte, die zum Versagen der Québec-Brücke geführt haben.
Einsturz der Québec-Brücke: Menschliche Fehler
Ein Grundproblem beim Bau der Québec-Brücke war die schlechte Organisation des gesamten Projekts. Eine einzige Autorität fällte alle Entscheidungen. Alles musste durch Theodore Cooper abgesegnet werden und dieser vertraute vor allem auf seine eigene Expertise und sein, scheinbar unzureichendes, Bauchgefühl.
Es stellte sich heraus, dass die gesamte Baustelle ein organisatorisches Desaster war. Mangelhafte Kommunikation, wo man auch hinsah. Schließlich gab es einige Warnungen von verschiedenen Ingenieuren, die an der Québec-Brücke gearbeitet hatten, aber Reaktionen darauf gab es wenig bis gar nicht. Auch eine unabhängige Prüfung oder eine Zweitmeinung zu den finalen Berechnungen wurden nicht in Betracht gezogen.
Also stank der Fisch nur vom Kopf her? Nicht ganz. Denn Entscheidungen von oben wurden kaum hinterfragt und alle Hinweise auf Probleme mit der Tragstruktur wurden letztendlich so interpretiert, dass sie ins bestehende Bild passten. Man spann sich also seine eigene Realität zusammen. Denn der enorme Zeitdruck, unter dem das Team stand, und die hohen Erwartungen an das Projekt Québec-Brücke sorgten am Ende dafür, dass Fortschritt über Sicherheit gestellt wurde. Das Ergebnis: ein trauriger Haufen Stahlträger und viele unnötige Opfer.
Québec-Brücke: Der zweite Einsturz 1916
Wie ging es nach diesem Unglück weiter? Das Land hielt an einer Brücke über den Sankt-Lorenz-Strom fest. Das Design der Québec-Brücke wurde angepasst, die Berechnungen überprüft. Nach den Planungen wurde der Bau der Québec-Brücke fortgesetzt. Sie sollte die gleiche Spannweite haben, allerdings mit geänderter Konstruktion.
Statt gekrümmter Gurte in den Auslegern waren diese nun gerade und der Einhängeträger, sozusagen das Herzstück des Projekts, war geringfügig kürzer. Allgemein war die neue Brückenkonstruktion deutlich massiver als die bisherige. Die Montage dagegen sollte gleich ablaufen. Wieder wurden, unter ständiger Aufsicht des neuen Chefingenieurs Ralph Modjeski, die Kragarme über dem Fluss im Freivorbau erstellt. Dieses Mal gab es hier keine Probleme.

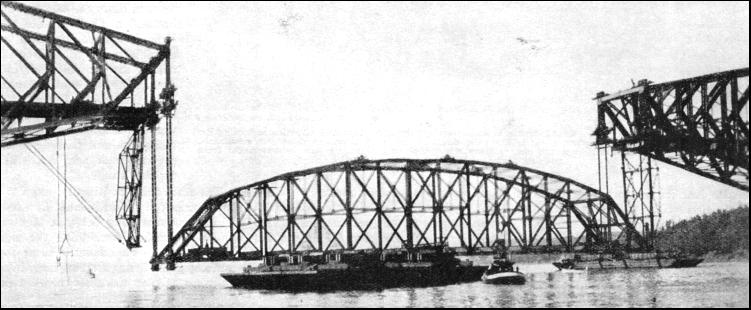

Im Jahr 1916 war es dann so weit. Der Einhängeträger wurde am Ufer vormontiert und wartete dort auf seinen Einsatz. Drei Leichter, schwimmende Ladungsbehälter ohne eigenen Antrieb, wurden verwendet, um ihn zur Brücke zu transportieren. Dann sollte der 5.000 t schwere Einhängeträger in mehreren Hubvorgängen eingehoben werden.
Dabei kam es am 11. September 1916 zu einem erneuten Unglück. Wieder stürzte die Brücke, zumindest ein Teil davon, in die Fluten. Dabei war die Fertigstellung der Québec-Brücke zum Greifen nah gewesen. Das Team scheiterte am wohl schwierigsten Teil der gesamten Montage. Als der Träger in seine endgültige Position zwischen den beiden Auslegern gebracht wurde, stürzte er plötzlich in den Fluss. Dabei starben 13 Menschen.
Später zeigte sich bei der Untersuchung des Unglücks, dass ein Lagerteil beim Heben nicht optimal konstruiert und gelagert worden war. Die Sicherung beim Einheben war nicht ausreichend gewesen. Bis heute liegen die Trümmer des Einhängeträgers auf dem Flussbett, in etwa 60 m Tiefe. Und die Brücke?
Fertigstellung der Québec-Brücke

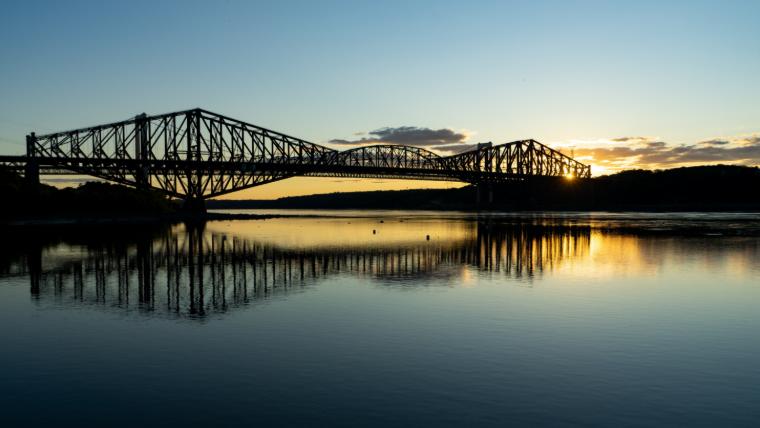

Nach Abschluss der Untersuchungen wurden die Arbeiten an der Brücke fortgesetzt. Es wurde ein neuer Einhängeträger gebaut und dieses Mal mit einem größeren Zeitfenster montiert. Nach vier Tagen saß alles dort, wo es sollte. Im Jahr 1919, nach Ende des 1. Weltkriegs, wurde die Québec-Brücke feierlich eingeweiht.
Das gesamte Projekt zeigt, dass so große Bauprojekte besondere Herausforderungen mit sich bringen, die man keinesfalls unbeachtet lassen sollte. Gerade beim Bauprozess ist Sicherheit keine Option, sondern das absolut Wichtigste. Die Komplexität temporärer Bauzustände wird oftmals unterschätzt.
Wenn ein Bauwerk noch nicht ganz fertiggestellt ist, zeigt es sich oftmals noch komplexer als im Endzustand. In der Bauphase werden solche Risiken nicht selten mit einem Schulterzucken abgetan. In vielen Fällen geht das gut, in anderen kostet es, wie bei der Québec-Brücke, Menschenleben.
Fazit: Einsturz der Québec-Brücke
Das Bauingenieurwesen entwickelt sich stetig weiter und lernt aus Fehlern, so tragisch sie auch sein mögen. Der Einsturz der Québec-Brücke hat bis heute Spuren hinterlassen. Wir stellen euch sieben Aussagen zusammen, die wir aus diesem Unglück für die heutige Baubranche mitnehmen können.
- Nummer 1: Sicherheitsreserven sind nicht optional, Unsicherheiten müssen aktiv eingeplant werden
- Nummer 2: Unabhängige Prüfungen als Standard, eine dritte oder vierte Meinung ist bei komplexen Projekten lebensrettend – für Bauwerk und das Team
- Nummer 3: Konsequente Überwachung von Messdaten und Einbau von Frühwarnsystemen
- Nummer 4: Berücksichtigung aller Lastfälle, vor allem während der Bauphase
- Nummer 5: Konstruktive Kommunikation untereinander, unabhängig von Hierarchien
- Nummer 6: Verantwortung geht über Auftraggeber hinaus, Bauen für die Öffentlichkeit
- Nummer 7: Sicherheit geht über Zeitdruck und Profit
Der Fall der Québec-Brücke wird bis heute für die Ausbildung neuer Bauingenieure genutzt. Schließlich war der Einsturz der Québec-Brücke kein einfacher Rechenfehler, sondern ein Versagen auf mehreren Ebenen. Er zeigt deutlich, dass technische Machbarkeit nicht ausreicht, um monumentale Bauwerke zu erschaffen. Organisation und Kommunikation müssen bei so großen Projekten einfach stimmig sein, sonst kommen nicht nur die Konstruktionen, sondern im schlimmsten Fall auch Menschen zu Schaden.
