Il crollo del ponte del Québec nel 1907 fu senza dubbio una delle catastrofi di maggiori conseguenze nella storia dell'edilizia. Infatti, il ponte del Québec non crollò solo una volta, ma un seconda volta in seguito durante i lavori di costruzione. Durante il primo crollo del ponte del Québec morirono 75 persone. Esaminiamo più da vicino la costruzione di questo colosso d'acciaio. In che modo questa catastrofe ha cambiato la gestione del rischio, della responsabilità e della garanzia di qualità nell'ingegneria? Restate sintonizzati!
Ponte del Québec: costruzione di un ponte al limite
La città canadese di Québec City era, all'inizio del XX secolo, un importante nodo per il commercio. Con l'industrializzazione, la popolazione crebbe rapidamente e presto divenne chiaro che per tenere il passo con questo sviluppo, era necessaria un'infrastruttura adeguata.
Fu progettato un collegamento ferroviario attraverso il fiume San Lorenzo. In questo modo, Québec sarebbe stata connessa alla rete commerciale sovraregionale e le merci non avrebbero più dovuto essere trasportate attraverso il fiume via traghetto. Per un tale collegamento, occorreva un ponte – ma non un ponte qualsiasi!
Il ponte progettato doveva raggiungere una delle campate più lunghe al mondo ed essere realizzato come ponte a sbalzo (cantilever). Rischioso, ma teoricamente realizzabile. Con ciò, il Ponte del Québec avrebbe stabilito nuovi standard nella costruzione di ponti. Certo, con questa pianificazione il progetto si bilanciava sull'orlo del precipizio, ma ci si assunse questo rischio persino consapevolmente.
Del resto, non era una novità che nell'ingegneria civile venissero realizzati progetti audaci. Ad esempio, molti colleghi specialisti consideravano pazzo Eugène Freyssinet, fino a quando non dimostrò che il suo sviluppo, il cemento armato precompresso, poteva rivoluzionare l'edilizia. Se la sua storia vi interessa, vi consigliamo questo contributo: Eugène Freyssinet: Padre del Calcestruzzo precompresso .
Ponte del Québec: errori costruttivi e di progettazione
Qual era esattamente il piano? Il sistema scelto era un classico ponte a sbalzo. Fin qui, nulla di entusiasmante. Due massicci bracci a sbalzo avrebbero dovuto sostenere una trave centrale sospesa. Ciò significava: elevate forze di compressione nei correnti superiori, forze di trazione in quelli inferiori. Un ponte come tanti già costruiti, solo che non in questo ordine di grandezza.
La responsabilità del megaprogetto non era affidata a uno sconosciuto. Theodore Cooper era a quel tempo un stimato ingegnere di ponti. Dunque, il Ponte del Québec era nelle mani migliori? Ni. Perché c'erano alcuni punti critici nel progetto. Con una tale campata, il peso proprio è notevolmente elevato. E non solo questo.
Uno dei maggiori problemi del Ponte del Québec furono le modifiche apportate al progetto durante la pianificazione. Di questo tema abbiamo già parlato spesso su questo blog. Non di rado, i grandi progetti danno problemi già durante la fase di progettazione. Oppure perché, nel bel mezzo della fase costruttiva, si vuole improvvisamente modificare ancora qualcosa.
Tutto ciò persiste fino ad oggi, specialmente nel settore edile tedesco. Se vi interessano i motivi per cui i grandi progetti finiscono spesso in un vero disastro, vi consigliamo questo articolo: Progetti edilizi di grandi dimensioni in Germania .
Nel caso del Ponte del Québec, ad esempio, il peso effettivo della costruzione aumentò considerevolmente durante la progettazione. In qualche modo la campata doveva pur essere raggiunta e, per quanto possibile, messa in sicurezza. Il problema principale erano le snelle aste compresse. I correnti superiori erano soggetti a cedimenti sotto elevati carichi critici.
.jpg?mw=760&hash=a0d3b1d522fa832b9ccb250937f220cad95302d1)

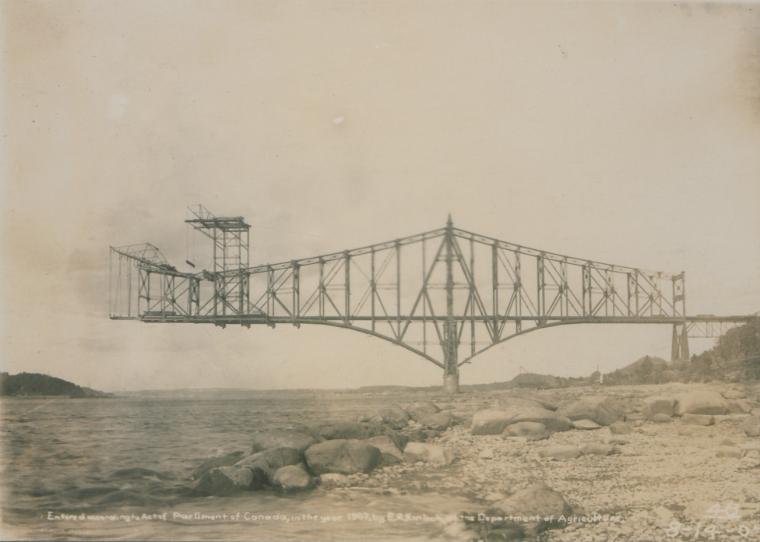

Inoltre, mancava un ricalcolo iterativo, ovvero le successive modifiche progettuali non venivano rivalutate. Probabilmente si pensò: è solo il ponte più grande della nostra epoca, in qualche modo terrà. E così fece, almeno all'inizio. Perché già durante la fase costruttiva si vide rapidamente che la struttura del ponte del Québec si deformava in modo insolito.
Si registrò un crescente inflessione della struttura portante. Visto e preso atto. Purtroppo questi segnali di allarme non furono interpretati correttamente e quindi si continuò semplicemente a costruire. Così accadde, purtroppo, ciò che doveva accadere.
Il primo crollo del Ponte del Québec nel 1907

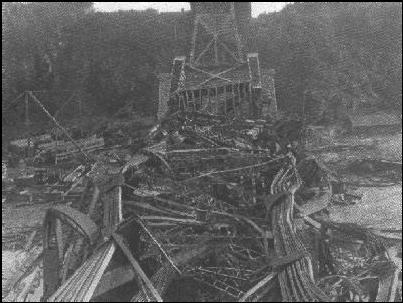

Il 29 agosto 1907, le inflessioni divennero critiche. Si arrivò all'improvviso cedimento della struttura portante e il Ponte del Québec crollò su sé stesso. Cosa era successo esattamente e qual era stata la causa scatenante? Esaminiamolo brevemente. Perché a questo punto si vede già che non era stato un errore da solo.
Tutto iniziò con un'instabilità locale. Un'asta compressa del braccio a sbalzo meridionale cedette sotto il considerevole peso proprio del Ponte del Québec, semicompletato. Il carico si riversò ora sulla struttura portante circostante, ma questa non fu in grado di assorbire le forze aggiuntive. Si arrivò a un collasso completo del ponte, una tragica reazione a catena.

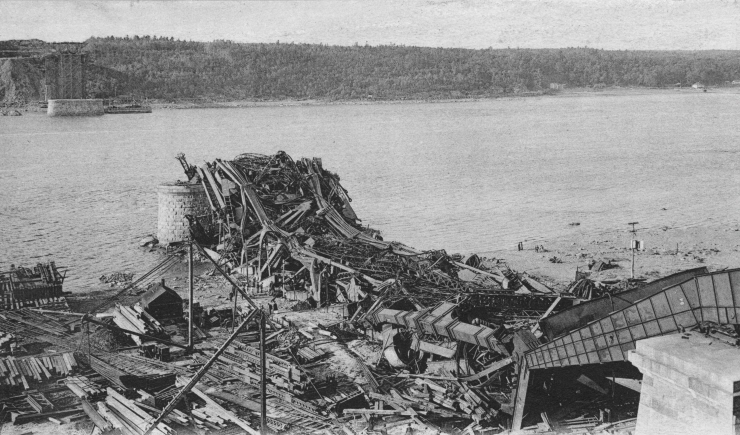

Nel giro di 15 secondi, l'intero Ponte del Québec, allora il ponte a sbalzo più lungo del mondo, precipitò nel fiume San Lorenzo. In questa catastrofe persero la vita 75 degli 86 operai. Il crollo del Ponte del Québec è considerato la più grande catastrofe nell'ingegneria del XX secolo e l'analisi rivelò fatti sconvolgenti.
Cedimento del Ponte del Québec nel 1907: cause tecniche
Il cedimento di una parte del ponte così grande e centrale non poté essere contenuto dalla struttura circostante. Qui il carico critico fu ampiamente superato. E nessuno aveva pensato prima di incorporare una certa ridondanza, ovvero un piano di emergenza, nel caso in cui il Ponte del Québec fosse diventato instabile in qualche punto durante la costruzione.
Di chi era dunque la colpa? Degli ingegneri? In realtà no, perché molti di loro avevano segnalato le deformazioni in loco. La direzione, però, o non reagì affatto o reagì molto tardi. Si sperava che alla fine tutto funzionasse come doveva.
Per indagare sulle cause esatte del crollo del Ponte del Québec, fu istituita una Royal Commission. Parte di questo gruppo erano, tra gli altri, esperti esterni che esaminarono la progettazione e la costruzione del Ponte del Québec alla ricerca di errori. E li trovarono rapidamente.
I carichi per la struttura portante del Ponte del Québec non furono ricalcolati dopo le modifiche progettuali. Ne risultò un calcolo errato del peso proprio effettivo con i suoi effetti sulla struttura del ponte. I carichi aggiuntivi non furono considerati, il che portò all'instabilità delle aste compresse. Anche gli effetti di instabilità che si verificavano non furono presi in considerazione, sebbene la loro importanza fosse già nota nell'ingegneria civile dell'epoca.
Un altro punto importante fu la mancanza di ridondanza, che abbiamo già brevemente menzionato. Il cedimento di un elemento portò direttamente al collasso totale. Una cosa del genere non deve accadere in un grande progetto di costruzione. Ma non furono solo i punti tecnici a portare al cedimento del Ponte del Québec.
Crollo del Ponte del Québec: errori umani
Un problema fondamentale nella costruzione del Ponte del Québec fu la cattiva organizzazione dell'intero progetto. Un'unica autorità prendeva tutte le decisioni. Tutto doveva essere approvato da Theodore Cooper e questi si affidava soprattutto alla propria expertise e al suo, apparentemente insufficiente, intuito.
Si scoprì che l'intero cantiere era un disastro organizzativo. Comunicazione carente ovunque si guardasse. Infine, c'erano alcuni avvertimenti da parte di vari ingegneri che avevano lavorato al Ponte del Québec, ma le reazioni furono minime o nulle. Anche una verifica indipendente o un secondo parere sui calcoli finali non furono presi in considerazione.
Quindi il pesce puzzava solo dalla testa? Non proprio. Perché le decisioni dall'alto venivano difficilmente messe in discussione e tutti gli indizi di problemi con la struttura portante furono alla fine interpretati in modo che si adattassero al quadro esistente. Ci si costruì quindi la propria realtà. Infatti, l'enorme pressione temporale sotto cui operava il team e le alte aspettative per il progetto del Ponte del Québec fecero sì che alla fine il progresso venisse anteposto alla sicurezza. Il risultato: un triste ammasso di travi d'acciaio e molte vittime inutili.
Ponte del Québec: il secondo crollo nel 1916
Come si procedette dopo questa sciagura? Il paese tenne ferma la volontà di un ponte sul fiume San Lorenzo. Il progetto del Ponte del Québec fu adattato, i calcoli verificati. Dopo la pianificazione, la costruzione del Ponte del Québec fu proseguita. Doveva avere la stessa campata, ma con una struttura modificata.
Invece di correnti curvi negli sbalzi, questi erano ora diritti e la trave sospesa, il cuore del progetto per così dire, era leggermente più corta. In generale, la nuova struttura del ponte era nettamente più massiccia della precedente. Il montaggio, invece, doveva procedere allo stesso modo. Ancora una volta, sotto la costante supervisione del nuovo ingegnere capo Ralph Modjeski, i bracci a sbalzo furono costruiti sopra il fiume con il metodo a sbalzo. Questa volta non ci furono problemi.

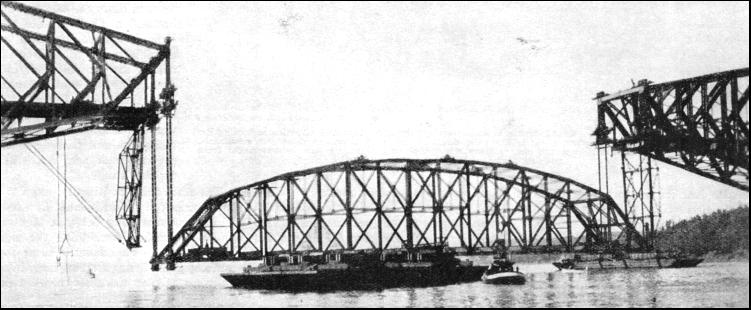

Nel 1916 fu finalmente giunto il momento. La trave sospesa fu preassemblata sulla riva e lì attendeva il suo impiego. Tre chiatte, contenitori galleggianti senza propulsione propria, furono usati per trasportarla al ponte. Poi, la trave sospesa del peso di 5.000 tonnellate doveva essere sollevata in più fasi di sollevamento.
L'11 settembre 1916, si verificò una nuova sciagura. Ancora una volta il ponte, almeno una parte di esso, precipitò nelle acque. Il completamento del Ponte del Québec era stato a quel punto a portata di mano. Il team fallì nella parte probabilmente più difficile dell'intero montaggio. Mentre la trave veniva portata nella sua posizione finale tra i due bracci a sbalzo, precipitò improvvisamente nel fiume. In quell'occasione morirono 13 persone.
In seguito, dall'indagine sulla sciagura emerse che un componente di appoggio durante il sollevamento non era stato progettato e posizionato in modo ottimale. Il dispositivo di sicurezza durante il sollevamento non era stato sufficiente. Ancora oggi, i detriti della trave sospesa giacciono sul letto del fiume, a circa 60 metri di profondità. E il ponte?
Completamento del Ponte del Québec

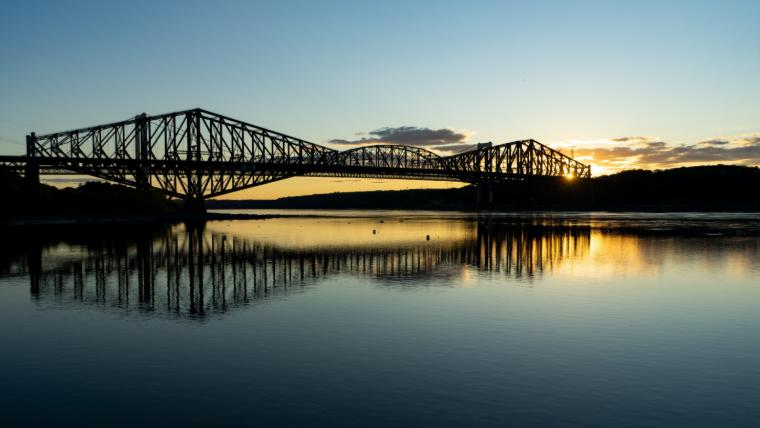

Dopo la conclusione delle indagini, i lavori sul ponte furono proseguiti. Fu costruita una nuova trave sospesa e questa volta montata con una finestra temporale più ampia. Dopo quattro giorni, tutto era al suo posto. Nel 1919, dopo la fine della Prima Guerra Mondiale, il Ponte del Québec fu solennemente inaugurato.
L'intero progetto mostra che progetti di costruzione così grandi comportano sfide particolari che non dovrebbero in alcun modo essere trascurate. Proprio durante il processo costruttivo, la sicurezza non è un'opzione, ma la cosa più importante in assoluto. La complessità delle fasi costruttive temporanee è spesso sottovalutata.
Quando un'opera non è ancora completamente ultimata, si mostra spesso ancora più complessa che nello stato finale. Nella fase costruttiva, questi rischi vengono non di rado liquidati con un'alzata di spalle. In molti casi va bene, in altri costa, come nel caso del Ponte del Québec, vite umane.
Conclusione: crollo del Ponte del Québec
L'ingegneria civile si sviluppa costantemente e impara dagli errori, per quanto tragici possano essere. Il crollo del Ponte del Québec ha lasciato tracce fino ad oggi. Vi proponiamo sette affermazioni che possiamo trarre da questa sciagura per il settore edile odierno.
- Numero 1: Le riserve di sicurezza non sono opzionali, le incertezze devono essere pianificate attivamente
- Numero 2: Verifiche indipendenti come standard, un terzo o quarto parere è vitale in progetti complessi – per l'opera e per il team
- Numero 3: Monitoraggio conseguente dei dati di misura e installazione di sistemi di allerta precoce
- Numero 4: Considerazione di tutti i casi di carico, specialmente durante la fase costruttiva
- Numero 5: Comunicazione costruttiva reciproca, indipendentemente dalle gerarchie
- Numero 6: La responsabilità va oltre il committente, costruire per la collettività
- Numero 7: La sicurezza viene prima della pressione temporale e del profitto
Il caso del Ponte del Québec viene utilizzato ancora oggi per la formazione di nuovi ingegneri civili. Infine, il crollo del Ponte del Québec non fu un semplice errore di calcolo, ma un fallimento su più livelli. Mostra chiaramente che la fattibilità tecnica non è sufficiente per realizzare opere monumentali. Organizzazione e comunicazione devono semplicemente funzionare in progetti così grandi, altrimenti non solo le costruzioni, ma nel peggiore dei casi anche le persone subiscono danni.
