Zřícení Québec-Brücke v roce 1907 bylo bezpochyby jednou z nejosudovějších katastrof v historii stavebnictví. Québec-Brücke se totiž nezřítila jen jednou, ale později se během stavebních prací zřítila podruhé. Při prvním zřícení Québec-Brücke zemřelo 75 lidí. Podíváme se trochu blíže na stavbu tohoto ocelového kolosu. Jak tato katastrofa změnila přístup k riziku, odpovědnosti a zajištění kvality v inženýrství? Zůstaňte naladěni!
Québec-Brücke: Mostní konstrukce na limitu
Kanadské město Québec City bylo na počátku 20. století významným uzlovým bodem pro obchod. V důsledku industrializace populace rychle rostla a brzy bylo jasné: Aby bylo možné držet krok s tímto vývojem, je zapotřebí odpovídající infrastruktura.
Plánovalo se železniční spojení přes řeku svatého Vavřince. Québec by tak byl nadregionálně napojen na obchodní síť a zboží by se již nemuselo přes řeku přepravovat trajektem. Pro takové spojení byl zapotřebí most – ale ne ledajaký!
Plánovaný most měl dosáhnout jednoho z největších rozpětí na světě a být proveden jako konzolový most. Riskantní, ale teoreticky proveditelné. Québec-Brücke by tím stanovila nová měřítka v mostním stavitelství. Projekt s tímto plánem sice balancoval na hraně propasti, ale toto riziko bylo podstoupeno dokonce vědomě.
Koneckonců nebylo nic nového, že se ve stavebním inženýrství realizovaly odvážné projekty. Například mnozí odborní kolegové považovali Eugèna Freyssineta za blázna, dokud neprokázal, že jeho vynález, předpjatý beton, může revolucionizovat stavebnictví. Pokud vás jeho příběh zajímá, doporučujeme vám tento příspěvek: Eugène Freyssinet: Otec předpjatého betonu .
Québec-Brücke: Chyby v konstrukci a návrhu
Jak tedy plán přesně vypadal? Zvolený systém byl klasický konzolový most. Nic vzrušujícího. Dvě masivní konzoly měly nést střední zavěšený nosník. To znamenalo: vysoké tlakové síly v horních pásech, tahové síly v dolních. Most, jaký byl již mnohokrát postaven, jen ne v tomto měřítku.
Odpovědnost za megaprojekt nenesl nikdo neznámý. Theodore Cooper byl v té době uznávaným mostním inženýrem. Byla tedy Québec-Brücke v nejlepších rukou? Ano i ne. Protože na návrhu bylo několik kritických bodů. Při takovém rozpětí je vlastní tíha značně velká. A nejen to.
Jedním z největších problémů Québec-Brücke byly změny, které byly na návrhu provedeny během plánování. Toto téma jsme na tomto blogu měli již několikrát. Není neobvyklé, že velké projekty mají problémy již během fáze plánování. Nebo protože se uprostřed fáze výstavby najednou má ještě něco změnit.
To přetrvává dodnes, zejména v německém stavebnictví. Pokud vás zajímají důvody, proč velké projekty často končí skutečnou katastrofou, doporučujeme vám tento příspěvek: Velké stavební projekty v Německu .
U Québec-Brücke například skutečná hmotnost konstrukce během plánování značně narostla. Rozpětí se nějak muselo dosáhnout a co nejlépe zajistit. Hlavním problémem byly štíhlé tlačené pruty. Horní pásy byly náchylné k porušení při vysokých kritických silách.
.jpg?mw=760&hash=a0d3b1d522fa832b9ccb250937f220cad95302d1)

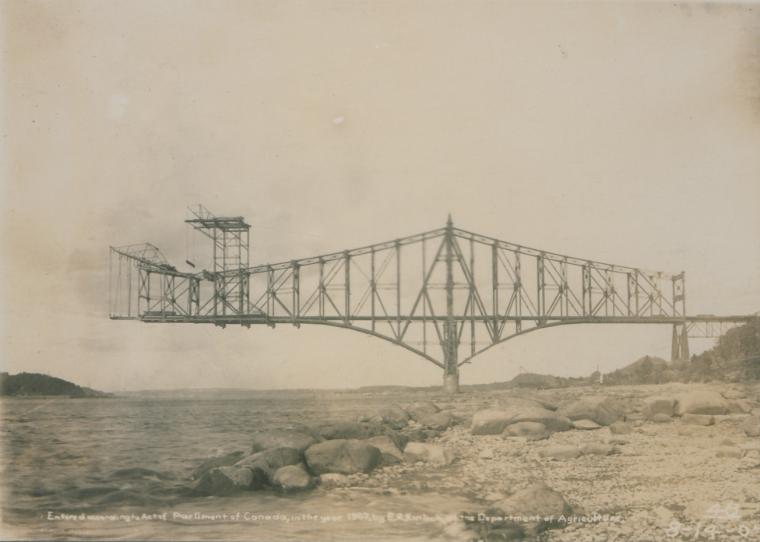

K tomu chyběl iterativní přepočet, to znamená: dodatečné změny návrhu nebyly znovu vyhodnoceny. Zřejmě se myslelo: Je to jen největší most naší doby, to nějak vydrží. A zpočátku také vydržel. Již ve fázi výstavby se totiž rychle ukázalo, že se mostní konstrukce Québec-Brücke neobvykle deformuje.
Byl zaznamenán narůstající průhyb nosné konstrukce. Viděno a vzato na vědomí. Tyto varovné signály však bohužel nebyly správně interpretovány, a proto se jednoduše stavělo dál. A tak se bohužel stalo, co se stát muselo.
První zřícení Québec-Brücke v roce 1907
29. srpna 1907 se průhyby staly kritickými. Došlo k náhlému porušení nosné konstrukce a Québec-Brücke se zhroutila. Co přesně se stalo a co bylo spouštěčem? Na to se krátce podíváme. V tomto bodě se již ukazuje, že to nebyla jen jedna chyba.
Vše začalo lokální nestabilitou. Tlačený prut jižní konzoly povolil pod značnou vlastní tíhou napůl dokončené Québec-Brücke. Zatížení nyní dopadlo na okolní nosnou konstrukci, ale ta nemohla dodatečné síly přenést. Došlo k úplnému zřícení mostu, tragické řetězové reakci.

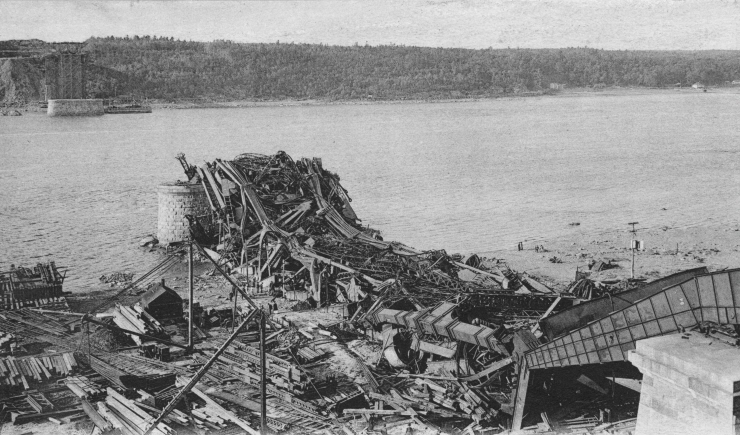

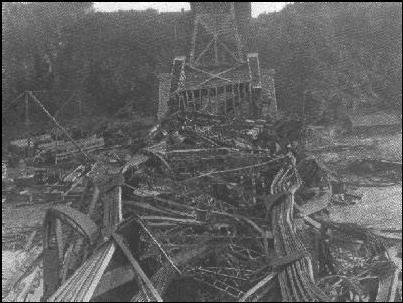

Během 15 sekund se celá Québec-Brücke, tehdy nejdelší konzolový most na světě, zřítila do řeky svatého Vavřince. Při této katastrofě ztratilo život 75 z 86 dělníků. Zřícení Québec-Brücke je považováno za největší katastrofu v inženýrství 20. století a vyšetřování odhalilo děsivé skutečnosti.
Porušení Québec-Brücke 1907: Technické příčiny
Porušení tak velké centrální části mostu nemohlo být zachyceno okolní konstrukcí. Zde byla kritická kritická síla daleko překročena. A nikoho předtím nenapadlo zabudovat určitou redundanci, tedy nouzový plán, pro případ, že by se Québec-Brücke během stavby stala v nějakém bodě nestabilní.
Kdo tedy nesl vinu? Inženýři? Ve skutečnosti ne, protože několik z nich hlásilo deformace na místě. Vedení však na to reagovalo buď vůbec, nebo až velmi pozdě. Doufalo se, že nakonec vše bude fungovat, jak má.
Aby se prozkoumaly přesné příčiny zřícení Québec-Brücke, byla zřízena Královská komise. Součástí této skupiny byli mimo jiné externí odborníci, kteří zkoumali plánování a stavbu Québec-Brücke na chyby. A rychle je našli.
Zatížení nosné konstrukce Québec-Brücke nebylo po změnách návrhu znovu přepočítáno. Tím došlo k chybnému výpočtu skutečné vlastní tíhy s jejími dopady na mostní konstrukci. Přídavná zatížení nebyla zohledněna, což vedlo k nestabilitě tlačených prutů. Rovněž nebyly zohledněny vyskytující se účinky vzpěru, ačkoliv jejich význam byl v tehdejším stavebním inženýrství již znám.
Dalším důležitým bodem byla chybějící redundance, kterou jsme již krátce zmínili. Porušení jednoho prvku vedlo přímo k celkovému zřícení. Něco takového se u velkého stavebního projektu samozřejmě nesmí stát. Nebyly to však jen technické body, které vedly k porušení Québec-Brücke.
Zřícení Québec-Brücke: Lidské chyby
Základním problémem při stavbě Québec-Brücke byla špatná organizace celého projektu. Jediná autorita činila všechna rozhodnutí. Vše muselo být posvěceno Theodorem Cooperem a ten důvěřoval především své vlastní expertíze a svému, zdánlivě nedostatečnému, pocitu.
Ukázalo se, že celé staveniště bylo organizační katastrofou. Nedostatečná komunikace, kam se člověk podíval. Koneckonců existovala některá varování od různých inženýrů, kteří na Québec-Brücke pracovali, ale reakcí na ně bylo málo nebo vůbec žádné. Také nezávislá kontrola nebo druhý názor na finální výpočty nebyly vzaty v úvahu.
Takže ryba smrděla jen od hlavy? Ne tak docela. Protože rozhodnutí shora byla sotva zpochybňována a všechny náznaky problémů s nosnou konstrukcí byly nakonec interpretovány tak, aby zapadaly do stávajícího obrazu. Vytvářela se tak vlastní realita. Obrovský časový tlak, pod kterým tým byl, a vysoká očekávání od projektu Québec-Brücke nakonec způsobily, že pokrok byl upřednostněn před bezpečností. Výsledek: smutná hromada ocelových nosníků a mnoho zbytečných obětí.
Québec-Brücke: Druhé zřícení v roce 1916
Jak to pokračovalo po tomto neštěstí? Země trvala na mostu přes řeku svatého Vavřince. Návrh Québec-Brücke byl upraven, výpočty přezkoumány. Po naplánování pokračovala stavba Québec-Brücke. Měla mít stejné rozpětí, ovšem se změněnou konstrukcí.
Namísto zakřivených pásů v konzolách byly nyní rovné a zavěšený nosník, takříkajíc srdce projektu, byl nepatrně kratší. Obecně byla nová mostní konstrukce výrazně masivnější než předchozí. Montáž naproti tomu měla probíhat stejně. Opět byly, pod stálým dohledem nového hlavního inženýra Ralpha Modjeskiho, budovány konzoly nad řekou metodou letmé betonáže. Tentokrát zde nebyly žádné problémy.

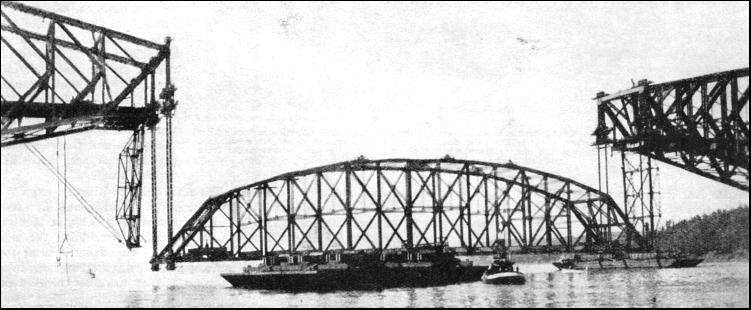

V roce 1916 pak přišel ten okamžik. Zavěšený nosník byl předmontován na břehu a čekal tam na své nasazení. K jeho přepravě k mostu byly použity tři nákladní čluny. Poté měl být 5 000 t těžký zavěšený nosník vyzvednut v několika zdvihacích operacích.
Při tom došlo 11. září 1916 k dalšímu neštěstí. Most, alespoň jeho část, se opět zřítil do vod. Přitom dokončení Québec-Brücke bylo na dosah ruky. Tým selhal na pravděpodobně nejobtížnější části celé montáže. Když byl nosník uváděn do své konečné pozice mezi obě konzoly, náhle se zřítil do řeky. Zemřelo při tom 13 lidí.
Později se při vyšetřování neštěstí ukázalo, že jedna část ložiska nebyla při zvedání optimálně navržena a uložena. Zajištění při zvedání nebylo dostatečné. Dodnes leží trosky zavěšeného nosníku na říčním dně, v hloubce asi 60 m. A most?
Dokončení Québec-Brücke

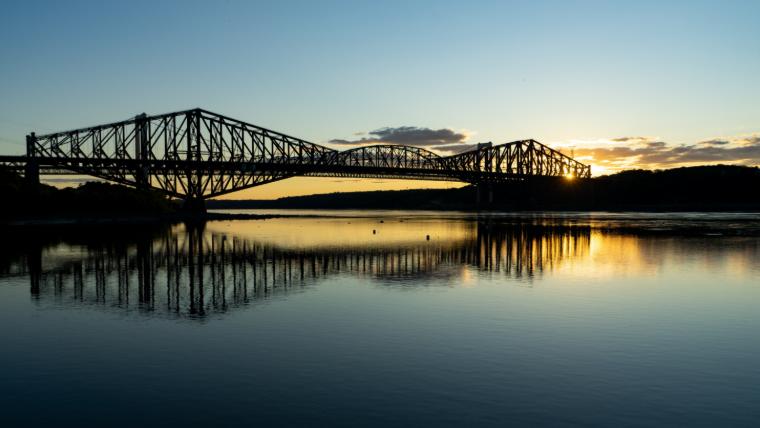

Po skončení vyšetřování práce na mostě pokračovaly. Byl postaven nový zavěšený nosník a tentokrát smontován s větším časovým oknem. Po čtyřech dnech vše sedělo tam, kde mělo. V roce 1919, po skončení 1. světové války, byl Québec-Brücke slavnostně otevřen.
Celý projekt ukazuje, že takto velké stavební projekty s sebou přinášejí zvláštní výzvy, které by v žádném případě neměly být ponechány bez povšimnutí. Právě během stavebního procesu není bezpečnost možností, ale absolutně nejdůležitější věcí. Složitost dočasných fází výstavby je často podceňována.
Pokud konstrukce ještě není zcela dokončena, je často ještě složitější než v konečném stavu. Ve fázi výstavby jsou taková rizika nezřídka odbyta pokrčením ramen. V mnoha případech to dobře dopadne, v jiných to stojí, jako u Québec-Brücke, lidské životy.
Závěr: Zřícení Québec-Brücke
Stavební inženýrství se neustále vyvíjí a učí se z chyb, jakkoli tragické mohou být. Zřícení Québec-Brücke zanechalo stopy dodnes. Dáme dohromady sedm výroků, které si z tohoto neštěstí můžeme vzít pro dnešní stavebnictví.
- Číslo 1: Bezpečnostní rezervy nejsou volitelné, nejistoty musí být aktivně plánovány
- Číslo 2: Jako standard nezávislé kontroly, třetí nebo čtvrtý názor je u složitých projektů život zachraňující – pro konstrukci i tým
- Číslo 3: Důsledné sledování naměřených dat a instalace systémů včasného varování
- Číslo 4: Zohlednění všech zatěžovacích stavů, především během fáze výstavby
- Číslo 5: Konstruktivní komunikace mezi sebou, nezávisle na hierarchiích
- Číslo 6: Odpovědnost přesahuje zadavatele, stavba pro veřejnost
- Číslo 7: Bezpečnost je nad časovým tlakem a ziskem
Případ Québec-Brücke se dodnes používá pro vzdělávání nových stavebních inženýrů. Zřícení Québec-Brücke koneckonců nebylo jednoduchou chybou ve výpočtu, nýbrž selháním na několika úrovních. Jasně ukazuje, že technická proveditelnost nestačí k vytvoření monumentálních konstrukcí. Organizace a komunikace musí u takto velkých projektů zkrátka ladit, jinak dojde k újmě nejen na konstrukcích, ale v nejhorším případě i na lidech.
