Avaliação dos Resultados

No Navegador - Resultados é possível controlar quais resultados são exibidos no modelo. Por padrão, as formas próprias |u| do primeiro modo normal estão definidas (veja a imagem Forma própria da menor frequência natural ).

Frequências Naturais

A lista Nº | Frequência natural f [Hz] inclui todos os 32 modos necessários para exceder os limites de soma de 90% para os fatores das massas modais. Clicando nos botões e ao lado da lista, você pode navegar pelas frequências naturais do modelo. Também é possível selecionar um modo específico diretamente ao abrir a lista.

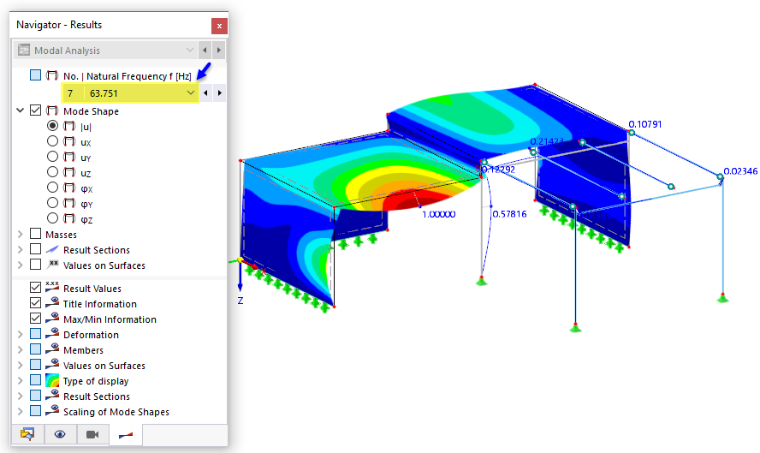

Forma própria em relação à sexta frequência natural

Clique no botão na barra de ferramentas para exibir as formas próprias como uma representação animada.

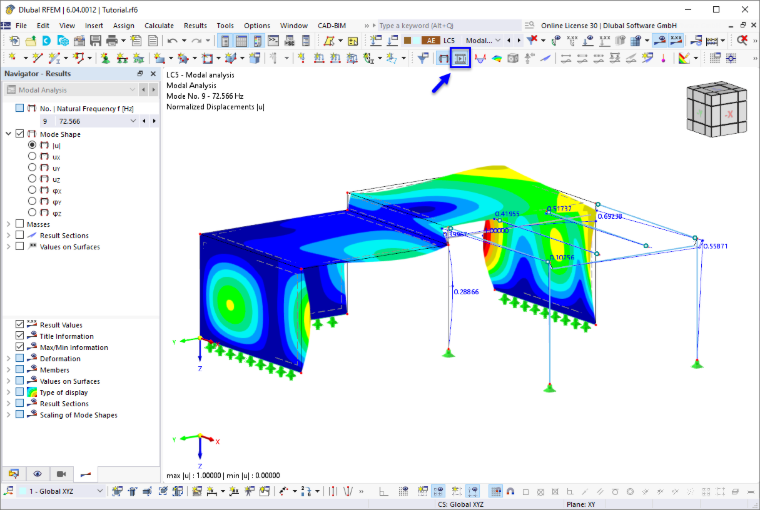

Apresentar a forma própria como animação

Pressione o botão novamente para interromper a animação.

Formas Próprias

Cada frequência do modelo tem uma forma própria correspondente. Embora esses vetores de forma própria tenham a aparência das deformações resultantes de uma análise estrutural, eles não representam "deformações" no sentido real. Em vez disso, os deslocamentos e rotações são escalados para o valor máximo de 1 e são adimensionais. Por isso, são denominados "Deslocamentos Normalizados" e "Rotações Normalizadas" nos cabeçalhos das tabelas (veja a imagem Resultados normalizados da forma própria por nó).

É possível exibir cada componente de translação e rotação da forma própria selecionando uma das opções na categoria "Forma própria" do navegador. Selecione, por exemplo, o componente u_Z.

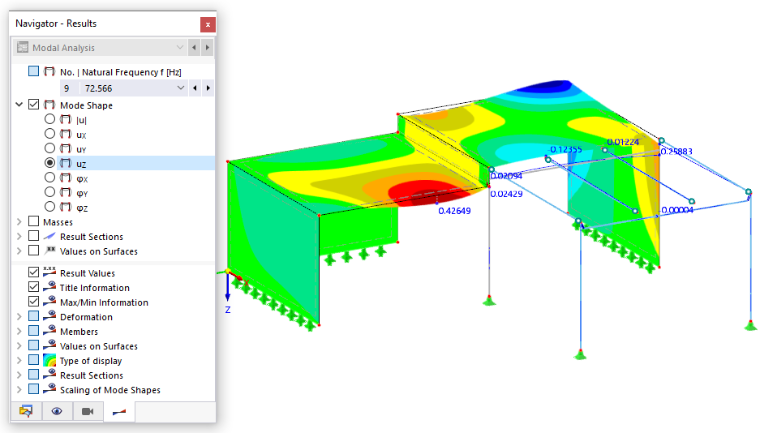

Mostrar componente da forma própria do uZ

Depois de experimentar algumas das outras opções, defina novamente os resultados escalados |u|. Se desejar escalonar os resultados máximos para um valor máximo diferente, você pode aplicar uma das opções específicas disponíveis na parte inferior do navegador. Elas são explicadas no Manual Online.

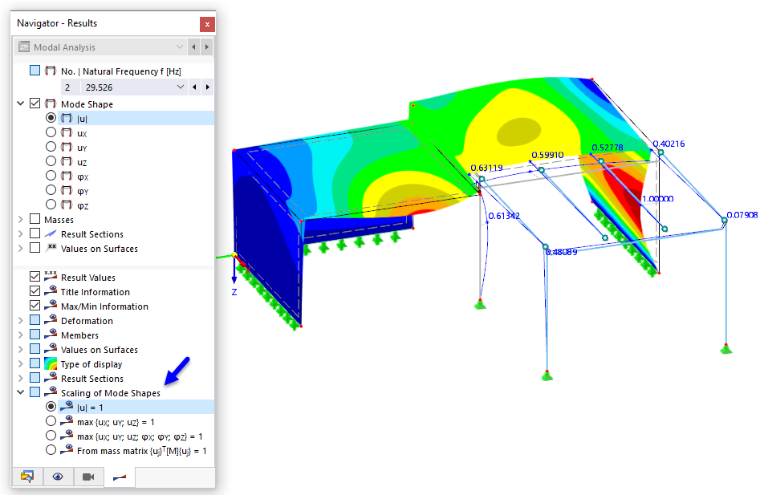

Opções de escala para formas próprias

Massas Modais Efetivas

Como você já notou, a tabela Massas Modais Efetivas fornece informações importantes ao decidir sobre o número de modos necessários (veja a imagem Fatores para massas modais efetivas ). As massas modais efetivas descrevem quanta massa é ativada em cada direção por cada frequência natural.

Massas nos Pontos da Malha

Você pode verificar as massas consideradas na análise modal. Para isso, selecione a tabela Massas nos Pontos da Malha.

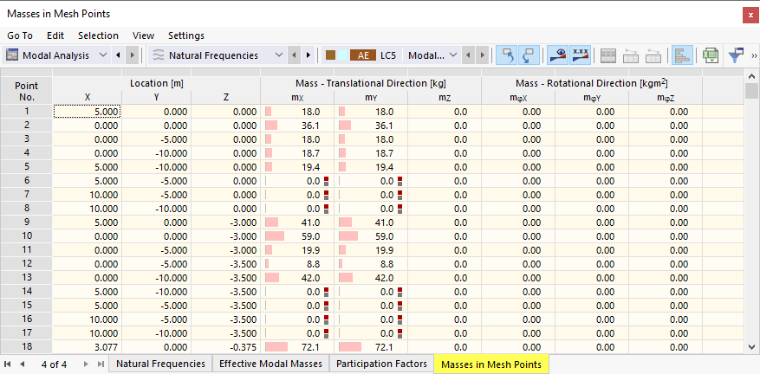

Verificação de massas em pontos de malha

As massas resultam das cargas contidas na Combinação de cargas CO9 . Elas atuam apenas nas direções X e Y, conforme especificado nas Configurações da análise modal . No final da tabela, são exibidas as somas para cada direção.

Para exibir graficamente as massas nos nós de malha do modelo, selecione a caixa de seleção Massas no "Navegador - Resultados". Por padrão, estão definidas as massas m_X que atuam na direção X.

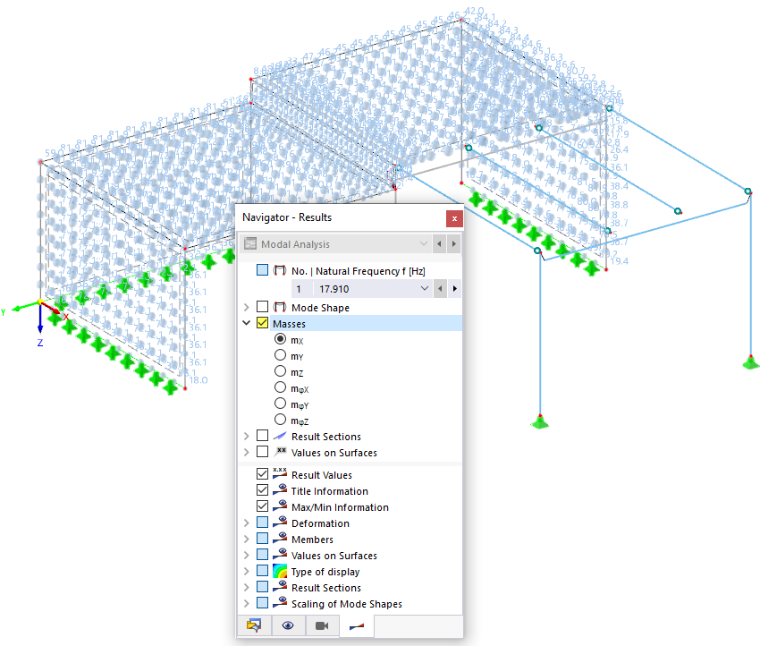

Massas em pontos de malha que atuam na direção X

A massa aplicada a cada nó de malha é representada por uma esfera cujo tamanho é escalado para o valor máximo. Novamente, apenas as opções m_X e m_Y são relevantes. As barras não têm esferas de massa, pois suas massas não foram consideradas na análise modal (veja a imagem Desconsideração de massas de barras específicas ).

Resultados Numéricos das Formas Próprias

Os valores de todas as formas próprias são classificados em tabelas correspondentes. Você pode selecioná-los nas subcategorias disponíveis para a "Análise modal".

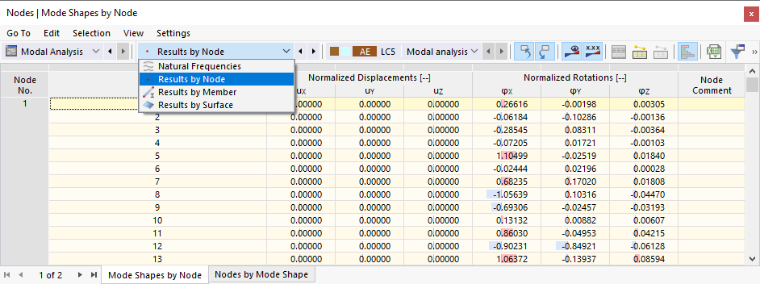

Resultados normalizados de formas próprias por nó

Os deslocamentos normalizados e rotações normalizadas dos nós, barras ou superfícies são listados por número de objeto ou forma própria.

Por fim, salve os resultados da análise modal clicando no botão na barra de ferramentas.
