Valutazione dei risultati

È possibile controllare nel Navigator - Results quali risultati vengono visualizzati sul modello. Per impostazione predefinita sono impostate le deforme modal |u| della prima modalità naturale (vedere l'immagine Deformata modale della frequenza naturale più bassa ).

Frequenze naturali

L'elenco No. | Frequenza naturale f [Hz] include tutte le 32 modalità necessarie per superare le somme limite del 90% per i fattori delle masse modal. Facendo clic sui pulsanti e accanto all'elenco, è possibile sfogliare le frequenze naturali del modello. È anche possibile selezionare direttamente una modalità specifica aprendo l'elenco.

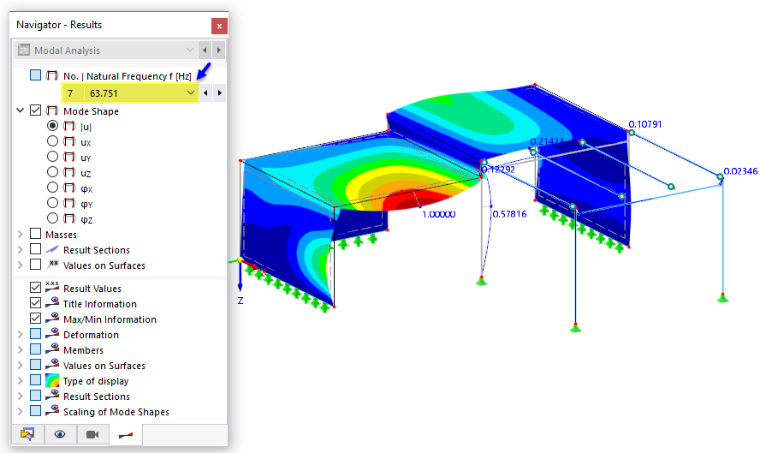

Forma modale relativa alla settima frequenza naturale

Fare clic sul pulsante nella barra strumenti per visualizzare le deforme modal come rappresentazione animata.

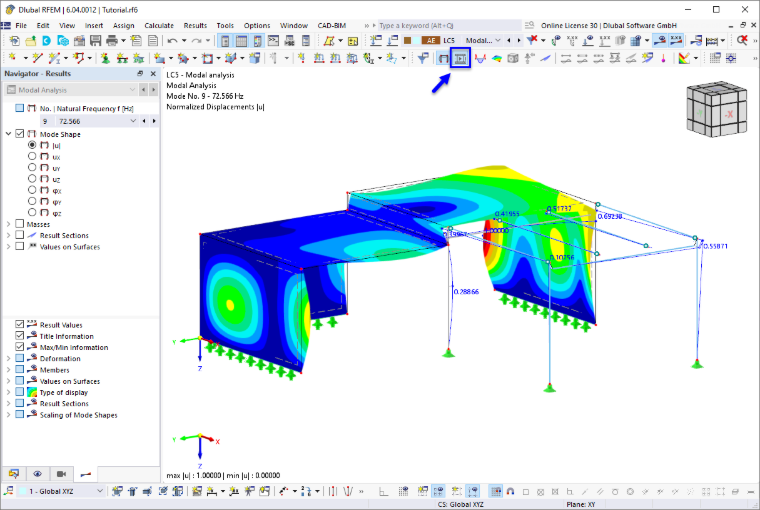

Visualizzazione della forma modale come animazione

Premere nuovamente il pulsante per interrompere l'animazione.

Deforme modal

Ogni frequenza del modello ha una deformata modale corrispondente. Sebbene questi vettori di deformata modale abbiano l'aspetto delle deformazioni risultanti da un'analisi strutturale, non rappresentano "deformazioni" in senso reale. Piuttosto, gli spostamenti e le rotazioni sono scalati al valore massimo pari a 1 e sono adimensionali. Pertanto, nelle intestazioni delle tabelle sono indicati come 'Spostamenti normalizzati' e 'Rotazioni normalizzate' (vedere l'immagine Risultati normalizzati della deformata modale per nodo).

È possibile visualizzare ogni componente traslazionale e rotazionale della deformata selezionando una delle opzioni nella categoria 'Deformata modale' del navigator. Selezionare ad esempio la componente u_Z.

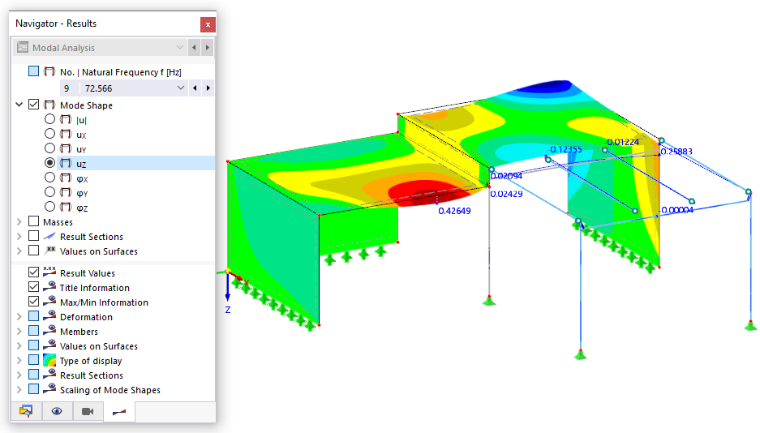

Visualizzazione del componente della forma modale uZ

Dopo aver provato alcune delle altre opzioni, impostare nuovamente i risultati scalati |u|. Se si desidera scalare i risultati massimi a un valore massimo diverso, è possibile applicare una delle opzioni specifiche disponibili nella parte inferiore del navigator. Sono spiegate nel Manuallo online.

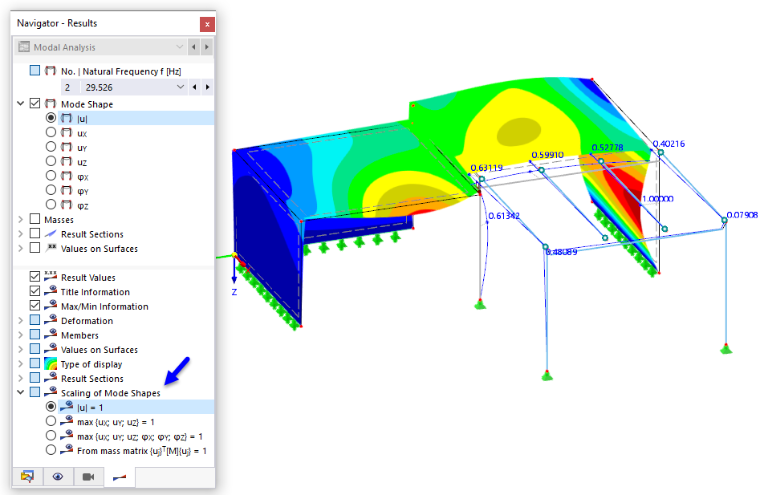

Opzioni di ridimensionamento per le forme modali

Masse modal efficaci

Come si sarà già notato, la tabella Masse modali efficaci fornisce informazioni importanti per decidere il numero di modalità richieste (vedere l'immagine Fattori per le masse modali efficaci ). Le masse modali efficaci descrivono quanta massa viene attivata in ogni direzione da ciascuna frequenza naturale.

Masse nei punti della mesh

È possibile verificare le masse che sono state prese in considerazione per l'analisi modale. A tale scopo, selezionare la tabella Masse nei punti della mesh.

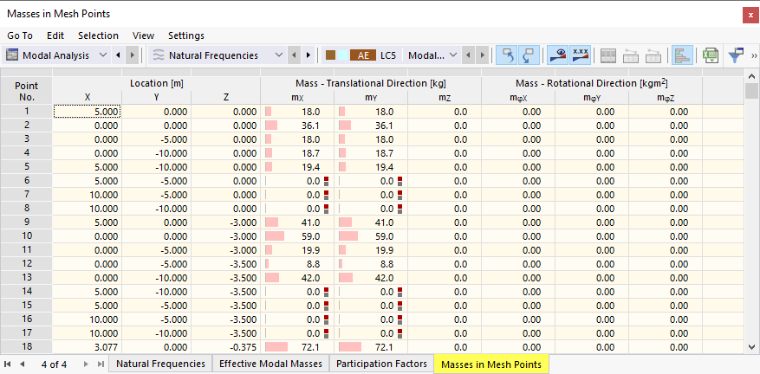

Verifica delle masse nei punti della mesh

Le masse risultano dai carichi contenuti nella Combinazione di carichi CO9 . Sono efficaci solo nelle direzioni X e Y come specificato nelle Impostazioni dell'analisi modale . Alla fine della tabella sono visualizzate le somme per ogni direzione.

Per visualizzare graficamente le masse sui nodi FE del modello, selezionare la casella di controllo Masse nel 'Navigator - Results'. Le masse m_X che agiscono nella direzione X sono impostate per impostazione predefinita.

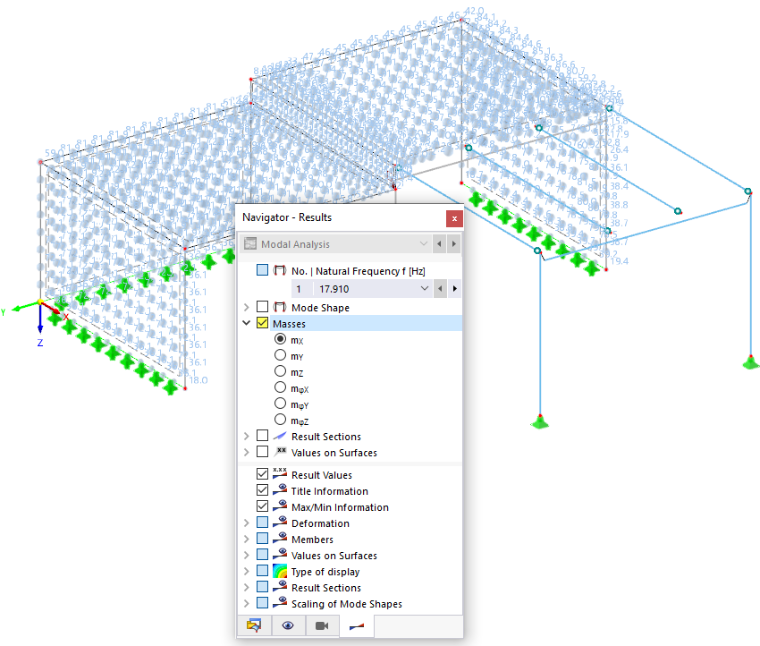

Masse nei punti della mesh agenti in direzione X

La massa applicata a ciascun nodo della mesh è rappresentata da una sfera la cui dimensione è scalata al valore massimo. Anche in questo caso, solo le opzioni m_X e m_Y sono rilevanti. Le aste non hanno sfere di massa poiché le loro masse non sono state prese in considerazione per l'analisi modale (vedere l'immagine Trascurare le masse di aste specifiche ).

Risultati numerici delle deforme modal

I valori di tutte le deforme modal sono ordinati in tabelle corrispondenti. È possibile selezionarli dalle sottocategorie disponibili per l' 'Analisi modale'.

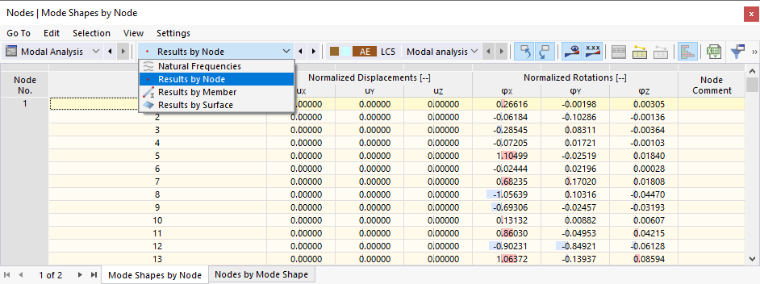

Risultati della forma modale normalizzata per nodo

Gli spostamenti normalizzati e le rotazioni normalizzate dei nodi, delle aste o delle superfici sono elencati per numero di oggetto o deformata modale.

Infine, salvare i risultati dell'analisi modale facendo clic sul pulsante nella barra strumenti.
