Evaluación de los resultados

Puede controlar en el Navegador - Resultados qué resultados se muestran en el modelo. Las deformadas de los modos |u| del primer modo propio se ajustan por defecto (véase la imagen Deformada del modo de la frecuencia natural más baja ).

Frecuencias naturales

La lista No. | Frecuencia natural f [Hz] incluye los 32 modos necesarios para superar las sumas límite del 90 % para los factores de las masas modales. Al hacer clic en los botones y situados junto a la lista, puede navegar por las frecuencias naturales del modelo. También puede seleccionar un modo específico directamente al abrir la lista.

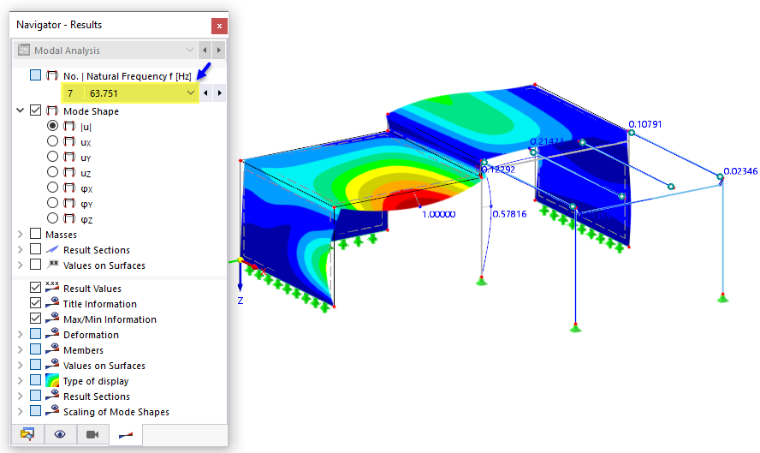

Deformada del modo relacionada con la séptima frecuencia natural

Haga clic en el botón de la barra de herramientas para mostrar las deformadas de los modos como una representación animada.

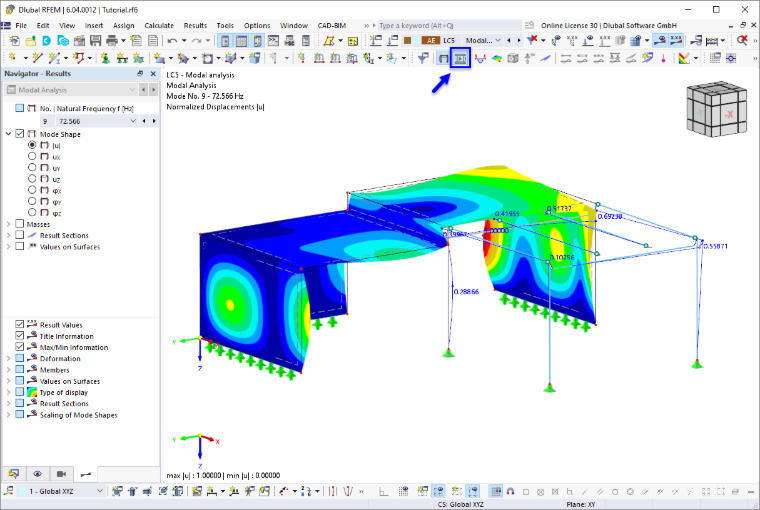

Visualización de la deformada del modo como animación

Pulse de nuevo el botón para detener la animación.

Deformadas de los modos

Cada frecuencia del modelo tiene una deformada del modo correspondiente. Aunque esos vectores de la deformada del modo tienen la apariencia de las deformaciones resultantes de un análisis estructural, no representan "deformaciones" en el sentido estricto. Más bien, los desplazamientos y giros se escalan al valor máximo de 1 y son adimensionales. Por ello, se denominan "Desplazamientos normalizados" y "Giros normalizados" en los encabezados de la tabla (véase la imagen Resultados normalizados de la deformada del modo por nudo).

Puede mostrar cada componente de traslación y de rotación seleccionando una de las opciones de la categoría "Deformada del modo" del navegador. Seleccione, por ejemplo, la componente u_Z.

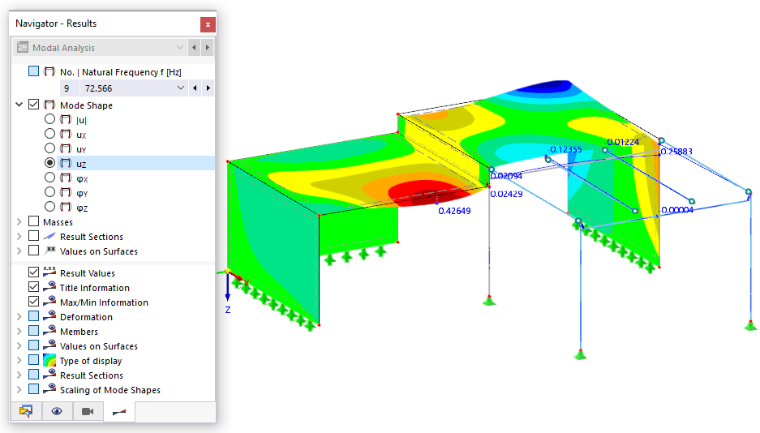

Visualización de la componente de deformada del modo uZ

Cuando haya probado algunas de las otras opciones, vuelva a ajustar los resultados escalados |u|. Si desea escalar los resultados máximos a un máximo diferente, puede aplicar una de las opciones específicas disponibles en la parte inferior del navegador. Se explican en el Manual en línea.

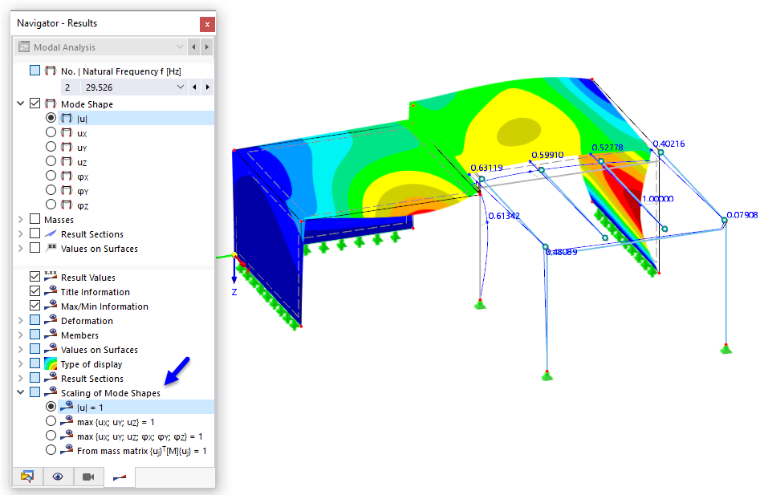

Opciones de escala para las deformadas del modo

Masas modales eficaces

Como ya habrá notado, la tabla Masas modales eficaces proporciona información importante al decidir el número de modos necesarios (véase la imagen Factores para las masas modales eficaces ). Las masas modales eficaces describen cuánta masa se activa en cada dirección por cada frecuencia natural.

Masas en puntos de malla

Puede comprobar las masas que se tuvieron en cuenta para el análisis modal. Para ello, seleccione la tabla Masas en puntos de malla.

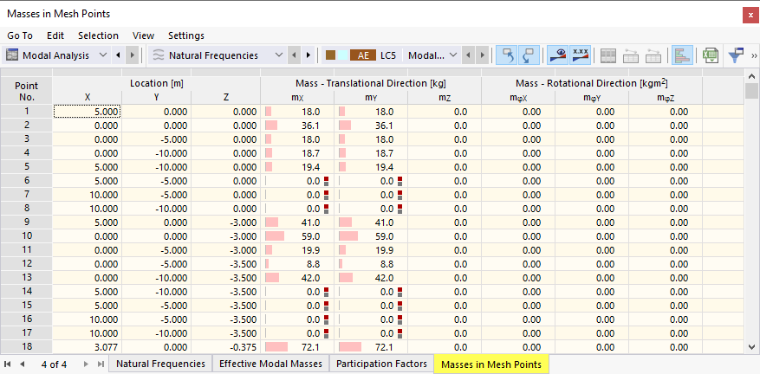

Comprobación de masas en puntos de malla

Las masas resultan de las cargas contenidas en la Combinación de cargas CO9 . Solo son eficaces en las direcciones X e Y según se especificó en los Ajustes del análisis modal . Al final de la tabla se muestran las sumas para cada dirección.

Para mostrar las masas gráficamente en los nudos FE del modelo, seleccione la casilla Masas en el "Navegador - Resultados". Las masas m_X que actúan en la dirección X se ajustan por defecto.

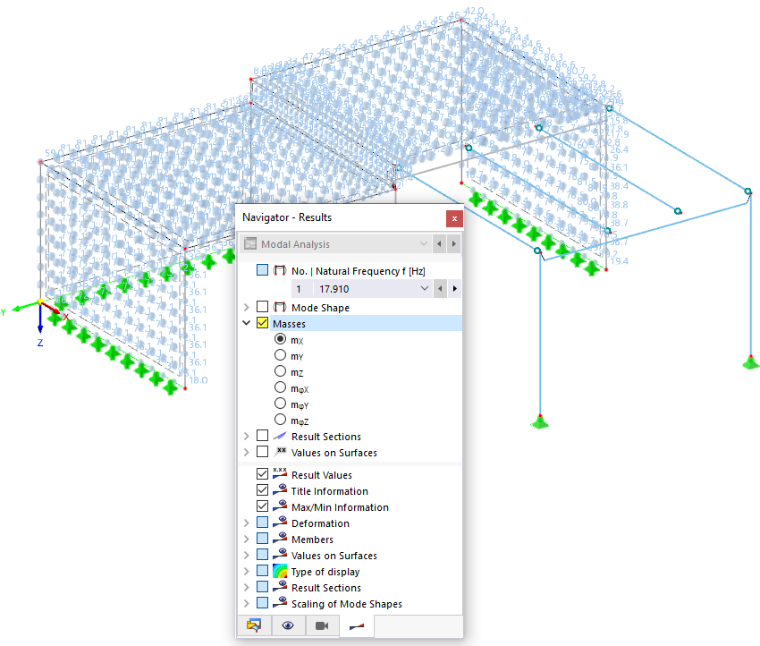

Masas en puntos de malla que actúan en dirección X

La masa aplicada a cada nudo de malla se representa mediante una esfera cuyo tamaño se escala al valor máximo. De nuevo, solo las opciones m_X y m_Y son relevantes. Las barras no tienen esferas de masa, ya que sus masas no se tuvieron en cuenta para el análisis modal (véase la imagen Despreciar masas de barras específicas ).

Resultados numéricos de las deformadas de los modos

Los valores de todas las deformadas de los modos se ordenan en tablas correspondientes. Puede seleccionarlas en las subcategorías disponibles para el "Análisis modal".

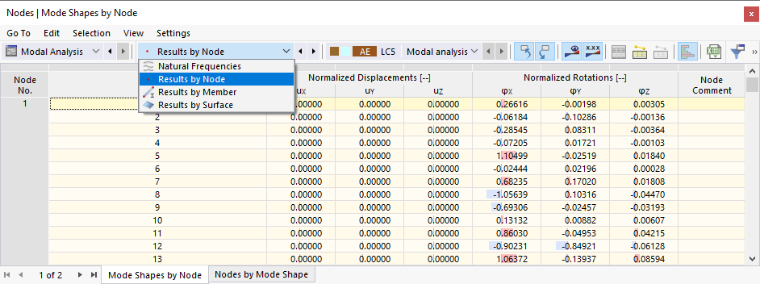

Resultados de la deformada del modo normalizada por nudo

Los desplazamientos y giros normalizados de los nudos, barras o superficies se enumeran por número de objeto o por deformada del modo.

Finalmente, guarde los resultados del análisis modal haciendo clic en el botón de la barra de herramientas.
